Муфта — это критически важный узел, соединяющий два вала для передачи крутящего момента. В станкостроении и системах линейного перемещения выбор муфты определяет не только плавность хода, но и точность позиционирования, а также долговечность подшипников.
Основные типы муфт в точном машиностроении
Жесткие муфты
Это самые простые соединители, представляющие собой цельную или разъемную втулку. Они не компенсируют несоосность.
- Отличия: Высокая жесткость и способность передавать огромный момент.
- Выбор: Применяются только при идеальной центровке валов, иначе вибрации быстро разрушат узлы.

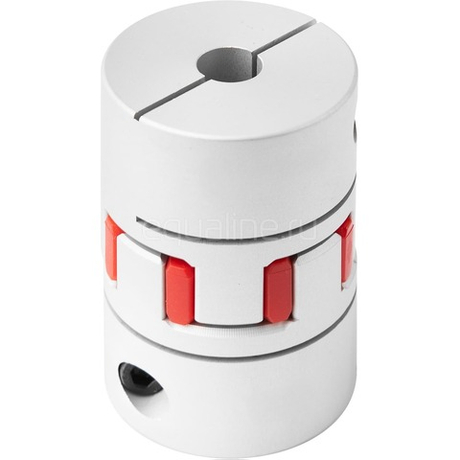

Кулачковые муфты (с эластичной вставкой)
Состоят из двух полумуфт и полимерной «звездочки» между ними.
- Отличия: Гасят вибрации и удары за счет деформации вставки. Допускают небольшие перекосы.
- Выбор: Идеальны для приводов общего назначения, где важна защита от ударных нагрузок, но допускается небольшой люфт, возникающий при износе вставки.

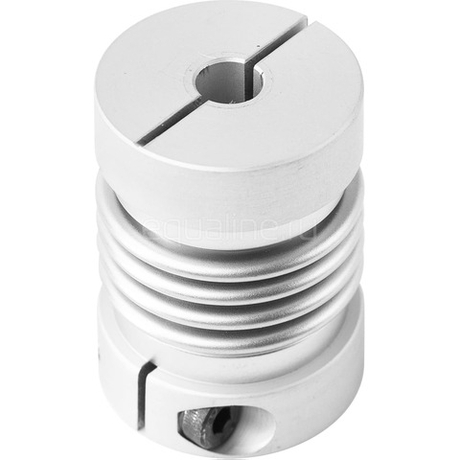

Сильфонные муфты
Изготавливаются из тонкостенной гофрированной стали.
- Отличия: Сочетают высокую жесткость на кручение с отличной компенсацией угловых и осевых смещений. У них полностью отсутствует люфт.
- Выбор: Золотой стандарт для сервоприводов и станков с ЧПУ, где требуется максимальная точность позиционирования.
Разрезные (спиральные) муфты
Представляют собой цилиндр с пропилом по спирали.
- Отличия: Компактные и легкие. Работают как пружина, компенсируя несоосность во всех плоскостях.
- Выбор: Оптимальны для шаговых двигателей и легких систем линейного перемещения. Не подходят для высоких моментов из-за риска «растяжения» спирали.

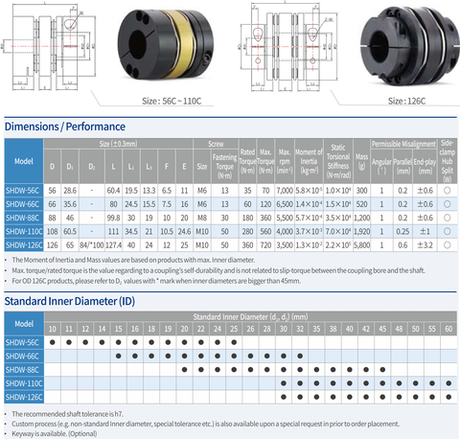

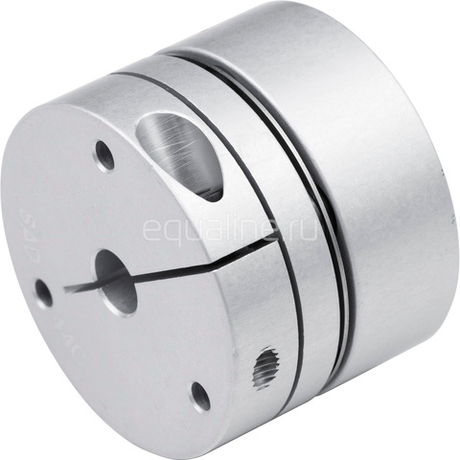

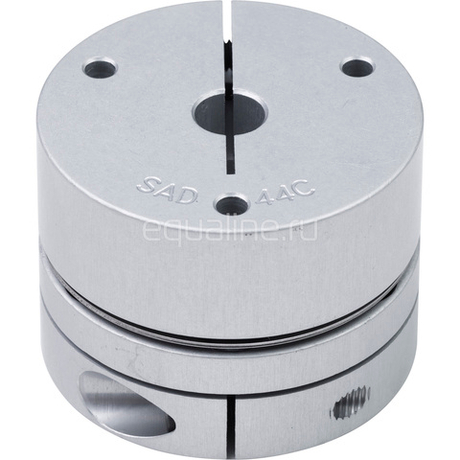

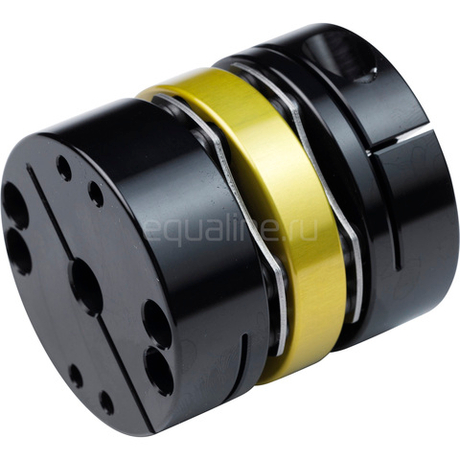

Мембранные (дисковые) муфты
Передают момент через пакет тонких металлических пластин.
- Отличия: Обладают экстремальной жесткостью на кручение и могут работать на очень высоких скоростях.
- Выбор: Применяются в высокопрецизионных станках, где недопустима даже малейшая деформация, присущая сильфонам.
Критерии выбора
При выборе муфты ориентируйтесь на следующие параметры:
- Номинальный момент: Муфта должна выдерживать пиковые нагрузки двигателя.
- Точность (Люфт): Для ЧПУ и робототехники выбирайте безлюфтовые типы (сильфонные, мембранные).
- Величина несоосности: Оцените, насколько сильно валы могут быть смещены друг относительно друга.
- Динамика: Для резких стартов и реверса важна низкая инерция муфты.
Прочие разновидности
Существует множество других муфт, решающих специфические задачи:
- Цепные и зубчатые: Для передачи огромных моментов в тяжелом машиностроении.
- Фрикционные и обгонные: Для защиты от перегрузок или передачи вращения только в одну сторону.
- Магнитные: Для бесконтактной передачи момента через герметичные перегородки.
- Гидравлические: Обеспечивают плавный пуск тяжелых механизмов.
Выбор муфты — это всегда баланс между жесткостью системы и её способностью «прощать» погрешности монтажа.
