Каталог

Шарико-винтовые передачи

Фильтры
Сбросить
Цена
от
до
Вид товара
Производитель
Номинальный диаметр, мм
Шаг, мм
Тип резьбы
Погрешность перемещения
Диаметр шариков, мм
Форма гайки
Тип гайки
Наружный диаметр гайки
Длина гайки
Нагрузка динамическая
Нагрузка статическая
В наличии
Предзаказ
В наличии
  • Производитель:
    Hiwin Technologies
  • Номинальный диаметр, мм:
    16
  • Шаг, мм:
    5
  • Тип резьбы:
    Однозаходная, правосторонняя
  • Погрешность перемещения:
    0,05 мм на 300 мм хода
  • Диаметр шариков, мм:
    3,175

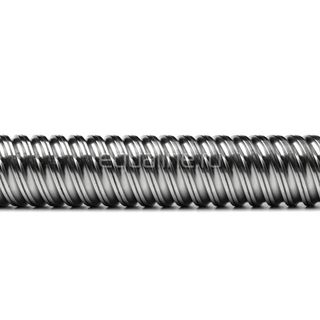

Винт с однозаходной правосторонней резьбой, класс точности С7. Винты данного...
От 3 643.20 руб.
Подробнее
В наличии
Предзаказ
В наличии
  • Производитель:
    Hiwin Technologies
  • Номинальный диаметр, мм:
    16
  • Шаг, мм:
    5
  • Тип резьбы:
    Однозаходная, правосторонняя
  • Диаметр шариков, мм:
    3,175
  • Количество оборотов шариков:
    3 круга (каждый круг - один оборот)
  • Форма гайки:
    Гайка с фланцем
  • Тип гайки:
    FSI
  • Наружный диаметр гайки:
    28 мм
  • Длина гайки:
    40 мм
  • Нагрузка динамическая:
    900 кгс
  • Нагрузка статическая:
    1700 кгс

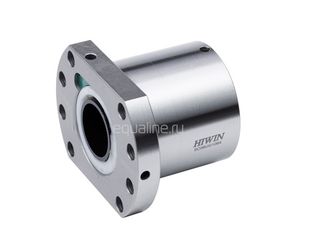

Фланцевая гайка с однозаходной правосторонней резьбой. Номинальный диаметр - 16...
10 419.19 руб.
В наличии
Предзаказ
В наличии
  • Производитель:
    Hiwin Technologies
  • Номинальный диаметр, мм:
    25
  • Шаг, мм:
    5
  • Тип резьбы:
    Однозаходная, правосторонняя
  • Диаметр шариков, мм:
    3,175
  • Количество оборотов шариков:
    4 круга (каждый круг - один оборот)
  • Форма гайки:
    Гайка с фланцем
  • Тип гайки:
    FSC
  • Наружный диаметр гайки:
    40 мм
  • Длина гайки:
    43 мм
  • Нагрузка динамическая:
    1490 кгс
  • Нагрузка статическая:
    4150 кгс
Фланцевая гайка с однозаходной правосторонней резьбой. Номинальный диаметр - 25...
14 266.56 руб.
В наличии
Предзаказ
В наличии
  • Производитель:
    Hiwin Technologies
  • Номинальный диаметр, мм:
    20
  • Шаг, мм:
    5
  • Тип резьбы:
    Однозаходная, правосторонняя
  • Диаметр шариков, мм:
    3,175
  • Количество оборотов шариков:
    4 круга (каждый круг - один оборот)
  • Форма гайки:
    Гайка с фланцем
  • Тип гайки:
    FSI
  • Наружный диаметр гайки:
    36 мм
  • Длина гайки:
    52 мм
  • Нагрузка динамическая:
    1300 кгс
  • Нагрузка статическая:
    3100 кгс
Фланцевая гайка с однозаходной правосторонней резьбой. Номинальный диаметр - 20...
13 447.97 руб.
В наличии
Предзаказ
В наличии
  • Производитель:
    Hiwin Technologies
  • Номинальный диаметр, мм:
    12
  • Шаг, мм:
    4
  • Тип резьбы:
    Однозаходная, правосторонняя
  • Диаметр шариков, мм:
    2,381
  • Количество оборотов шариков:
    3 круга (каждый круг - один оборот)
  • Форма гайки:
    Гайка с фланцем
  • Тип гайки:
    FSI
  • Наружный диаметр гайки:
    24 мм
  • Длина гайки:
    40 мм
  • Нагрузка динамическая:
    337 кгс
  • Нагрузка статическая:
    559 кгс
Фланцевая гайка с однозаходной правосторонней резьбой. Номинальный диаметр - 12...
13 418.12 руб.
В наличии
Предзаказ
В наличии
  • Производитель:
    Hiwin Technologies
  • Номинальный диаметр, мм:
    20
  • Шаг, мм:
    5
  • Тип резьбы:
    Однозаходная, правосторонняя
  • Погрешность перемещения:
    0,05 мм на 300 мм хода
  • Диаметр шариков, мм:
    3,175
Винт с однозаходной правосторонней резьбой, класс точности С7. Винты данного...
От 5 724.35 руб.
Подробнее
В наличии
Предзаказ
В наличии
  • Производитель:
    Hiwin Technologies
  • Номинальный диаметр, мм:
    25
  • Шаг, мм:
    5
  • Тип резьбы:
    Однозаходная, правосторонняя
  • Погрешность перемещения:
    0,05 мм на 300 мм хода
  • Диаметр шариков, мм:
    3,175
Винт с однозаходной правосторонней резьбой, класс точности С7. Винты данного...
От 6 732.65 руб.
Подробнее
В наличии
Предзаказ
В наличии
  • Производитель:
    Hiwin Technologies
  • Номинальный диаметр, мм:
    40
  • Шаг, мм:
    5
  • Тип резьбы:
    Однозаходная, правосторонняя
  • Диаметр шариков, мм:
    3,175
  • Количество оборотов шариков:
    6 кругов (каждый круг - один оборот)
  • Форма гайки:
    Гайка с фланцем
  • Тип гайки:
    FSC
  • Наружный диаметр гайки:
    63 мм
  • Длина гайки:
    50 мм
  • Нагрузка динамическая:
    2590 кгс
  • Нагрузка статическая:
    10060 кгс
Фланцевая гайка с однозаходной правосторонней резьбой. Номинальный диаметр - 40...
22 412.97 руб.
В наличии
Предзаказ
В наличии
  • Производитель:
    Hiwin Technologies
  • Номинальный диаметр, мм:
    32
  • Шаг, мм:
    5
  • Тип резьбы:
    Однозаходная, правосторонняя
  • Диаметр шариков, мм:
    3,175
  • Количество оборотов шариков:
    6 кругов (каждый круг - один оборот)
  • Форма гайки:
    Гайка с фланцем
  • Тип гайки:
    FSC
  • Наружный диаметр гайки:
    48 мм
  • Длина гайки:
    48 мм
  • Нагрузка динамическая:
    2390 кгс
  • Нагрузка статическая:
    8190 кгс
Фланцевая гайка с однозаходной правосторонней резьбой. Номинальный диаметр - 32...
18 745.69 руб.
В наличии
Предзаказ
В наличии
  • Производитель:
    Hiwin Technologies
  • Номинальный диаметр, мм:
    32
  • Шаг, мм:
    5
  • Тип резьбы:
    Однозаходная, правосторонняя
  • Погрешность перемещения:
    0,05 мм на 300 мм хода
  • Диаметр шариков, мм:
    3,175
Винт с однозаходной правосторонней резьбой, класс точности С7. Винты данного...
От 8 910.10 руб.
Подробнее
В наличии
Предзаказ
В наличии
  • Производитель:
    Hiwin Technologies
  • Номинальный диаметр, мм:
    40
  • Шаг, мм:
    10
  • Тип резьбы:
    Однозаходная, правосторонняя
  • Погрешность перемещения:
    0,05 мм на 300 мм хода
  • Диаметр шариков, мм:
    6,35
Винт с однозаходной правосторонней резьбой, класс точности С7. Винты данного...
От 26 195.81 руб.
Подробнее
В наличии
Предзаказ
В наличии
  • Производитель:
    Hiwin Technologies
  • Номинальный диаметр, мм:
    16
  • Шаг, мм:
    10
  • Тип резьбы:
    Однозаходная, правосторонняя
  • Диаметр шариков, мм:
    3,175
  • Количество оборотов шариков:
    3 круга (каждый круг - один оборот)
  • Форма гайки:
    Гайка с фланцем
  • Тип гайки:
    FSI
  • Наружный диаметр гайки:
    28 мм
  • Длина гайки:
    60 мм
  • Нагрузка динамическая:
    623 кгс
  • Нагрузка статическая:
    1102 кгс
Фланцевая гайка с однозаходной правосторонней резьбой. Номинальный диаметр - 16...
13 167.73 руб.
В наличии
Предзаказ
В наличии
  • Производитель:
    Hiwin Technologies
  • Номинальный диаметр, мм:
    20
  • Шаг, мм:
    10
  • Тип резьбы:
    Однозаходная, правосторонняя
  • Диаметр шариков, мм:
    3,175
  • Количество оборотов шариков:
    3 круга (каждый круг - один оборот)
  • Форма гайки:
    Гайка с фланцем
  • Тип гайки:
    FSC
  • Наружный диаметр гайки:
    36 мм
  • Длина гайки:
    48 мм
  • Нагрузка динамическая:
    991 кгс
  • Нагрузка статическая:
    2268 кгс
Фланцевая гайка с однозаходной правосторонней резьбой. Номинальный диаметр - 20...
14 266.56 руб.
В наличии
Предзаказ
В наличии
  • Производитель:
    Hiwin Technologies
  • Номинальный диаметр, мм:
    32
  • Шаг, мм:
    10
  • Тип резьбы:
    Однозаходная, правосторонняя
  • Погрешность перемещения:
    0,05 мм на 300 мм хода
  • Диаметр шариков, мм:
    6,35
Винт с однозаходной правосторонней резьбой, класс точности С7. Винты данного...
От 17 819.24 руб.
Подробнее
В наличии
Предзаказ
В наличии
  • Производитель:
    Hiwin Technologies
  • Номинальный диаметр, мм:
    32
  • Шаг, мм:
    10
  • Тип резьбы:
    Однозаходная, правосторонняя
  • Диаметр шариков, мм:
    6,35
  • Количество оборотов шариков:
    5 кругов (каждый круг - один оборот)
  • Форма гайки:
    Гайка с фланцем
  • Тип гайки:
    FSC
  • Наружный диаметр гайки:
    62 мм
  • Длина гайки:
    77 мм
  • Нагрузка динамическая:
    5270 кгс
  • Нагрузка статическая:
    13880 кгс
Фланцевая гайка с однозаходной правосторонней резьбой. Номинальный диаметр - 32...
19 687.55 руб.
В наличии
Предзаказ
В наличии
  • Производитель:
    Hiwin Technologies
  • Номинальный диаметр, мм:
    20
  • Шаг, мм:
    10
  • Тип резьбы:
    Однозаходная, правосторонняя
  • Погрешность перемещения:
    0,05 мм на 300 мм хода
  • Диаметр шариков, мм:
    3,175
Винт с однозаходной правосторонней резьбой, класс точности С7. Винты данного...
От 5 418.10 руб.
Подробнее
В наличии
Предзаказ
В наличии
  • Производитель:
    Hiwin Technologies
  • Номинальный диаметр, мм:
    25
  • Шаг, мм:
    10
  • Тип резьбы:
    Однозаходная, правосторонняя
  • Диаметр шариков, мм:
    3,175
  • Количество оборотов шариков:
    4 круга (каждый круг - один оборот)
  • Форма гайки:
    Гайка с фланцем
  • Тип гайки:
    FSC
  • Наружный диаметр гайки:
    42 мм
  • Длина гайки:
    61 мм
  • Нагрузка динамическая:
    1684 кгс
  • Нагрузка статическая:
    3337 кгс
Фланцевая гайка с однозаходной правосторонней резьбой. Номинальный диаметр - 25...
17 118.14 руб.
В наличии
Предзаказ
В наличии
  • Производитель:
    Hiwin Technologies
  • Номинальный диаметр, мм:
    16
  • Шаг, мм:
    10
  • Тип резьбы:
    Однозаходная, правосторонняя
  • Погрешность перемещения:
    0,05 мм на 300 мм хода
  • Диаметр шариков, мм:
    3,175
Винт с однозаходной правосторонней резьбой, класс точности С7. Винты данного...
От 3 780.92 руб.
Подробнее
В наличии
Предзаказ
В наличии
  • Производитель:
    Hiwin Technologies
  • Номинальный диаметр, мм:
    25
  • Шаг, мм:
    10
  • Тип резьбы:
    Однозаходная, правосторонняя
  • Погрешность перемещения:
    0,05 мм на 300 мм хода
  • Диаметр шариков, мм:
    3,175
Винт с однозаходной правосторонней резьбой, класс точности С7. Винты данного...
От 6 729.77 руб.
Подробнее
В наличии
Предзаказ
В наличии
  • Производитель:
    Hiwin Technologies
  • Номинальный диаметр, мм:
    25
  • Шаг, мм:
    25
  • Тип резьбы:
    Четырехзаходная, правосторонняя
  • Погрешность перемещения:
    0,05 мм на 300 мм хода
  • Диаметр шариков, мм:
    3,175
Винт с четырехзаходной правосторонней резьбой, класс точности С7. Винты данного...
От 16 840.79 руб.
Подробнее
В наличии
Предзаказ
В наличии
  • Производитель:
    Hiwin Technologies
  • Номинальный диаметр, мм:
    40
  • Шаг, мм:
    5
  • Тип резьбы:
    Однозаходная, правосторонняя
  • Погрешность перемещения:
    0,05 мм на 300 мм хода
  • Диаметр шариков, мм:
    3,175
Винт с однозаходной правосторонней резьбой, класс точности С7. Винты данного...
От 26 191.00 руб.
Подробнее
В наличии
Предзаказ
В наличии
  • Производитель:
    Hiwin Technologies
  • Номинальный диаметр, мм:
    40
  • Шаг, мм:
    10
  • Тип резьбы:
    Однозаходная, правосторонняя
  • Диаметр шариков, мм:
    6,35
  • Количество оборотов шариков:
    4 круга (каждый круг - один оборот)
  • Форма гайки:
    Гайка с фланцем
  • Тип гайки:
    FSC
  • Наружный диаметр гайки:
    70 мм
  • Длина гайки:
    73 мм
  • Нагрузка динамическая:
    4660 кгс
  • Нагрузка статическая:
    13120 кгс
Фланцевая гайка с однозаходной правосторонней резьбой. Номинальный диаметр - 40...
23 227.71 руб.
В наличии
Предзаказ
В наличии
  • Производитель:
    Hiwin Technologies
  • Номинальный диаметр, мм:
    20
  • Шаг, мм:
    20
  • Тип резьбы:
    Четырехзаходная, правосторонняя
  • Погрешность перемещения:
    0,05 мм на 300 мм хода
  • Диаметр шариков, мм:
    3,175
Винт с четырехзаходной правосторонней резьбой, класс точности С7. Винты данного...
От 10 834.27 руб.
Подробнее
В наличии
Предзаказ
В наличии
  • Производитель:
    Hiwin Technologies
  • Номинальный диаметр, мм:
    12
  • Шаг, мм:
    4
  • Тип резьбы:
    Однозаходная, правосторонняя
  • Диаметр шариков, мм:
    2,381
  • Количество оборотов шариков:
    3 круга (каждый круг - один оборот)
  • Форма гайки:
    Гайка с фланцем
  • Тип гайки:
    FSINW
  • Наружный диаметр гайки:
    22 мм
  • Длина гайки:
    36 мм
  • Нагрузка динамическая:
    599 кгс
  • Нагрузка статическая:
    1140 кгс
Фланцевая гайка с однозаходной правосторонней резьбой. Номинальный диаметр - 12...
16 256.22 руб.
Показать еще



ШВП Hiwin



Шарико-винтовая передача (ШВП) – это разновидность передачи винт-гайка, в которой трение скольжения заменено трением качения. Более низкий коэффициент трения является одним из преимуществ технологии шарико-винтовой пары и дает возможность получить больший КПД при применении ШВП вместо винтовых передач скольжения, зубчатых и других передач. ШВП включает в себя гайку, винт и шарики, размещенные между ними на дорожках качения (витках винта и гайки). Шарики двигаются по замкнутому каналу, соединяющему первый и последний витки резьбы гайки и возвращаются в исходную точку через механизм возврата. Главная функция ШВП – преобразование вращательного движения винта в поступательное движение гайки.

Для нормальной работы станка с ЧПУ необходимо применять безлюфтовые шарико-винтовые передачи и передачи с предварительным натягом. Достоинства ШВП: высокий КПД, возможность полного устранения осевого и радиального зазоров. Передачи с этими парами применяют в механизмах подач станков с числовым программным управлением. Жесткость и высокая повторяемость обеспечивают точное позиционирование в станке с ЧПУ.

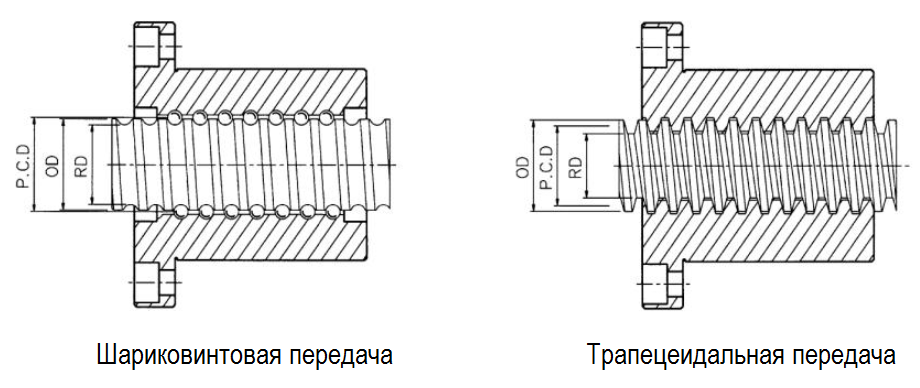

ШВП

ШВП Hiwin способны решать широкий круг задач, и могут быть использованы как в простых механизмах линейного перемещения для выполнения транспортных функций, так и в высокоточном оборудовании. В том числе:

  • станки с ЧПУ и обрабатывающие центры
  • высокоточное оборудование
  • электротехника и электроника
  • транспортные системы перемещения
  • системы в аэрокосмической промышленности (механизмы подъема и спуска шасси в самолетах)
  • медицинское оборудование
  • пищевая промышленность
  • текстильная промышленность и др.

Корпорация Hiwin предоставляет широкий спектр конфигураций шарико-винтовых передач, что дает большие возможности при разработке нового оборудования или модернизации / ремонте существующего. По способу изготовления шарико-винтовые передачи разделяются на два типа: шлифованные и катанные.

Шлифованные ШВП Hiwin

Шлифованные шарико-винтовые приводы Hiwin предназначены для обеспечения высокой плавности перемещения и точности позиционирования, а минимальное трение качения позволяет снизить требуемый крутящий момент двигателя. Они также обладают высокой жесткостью и малой шумностью, что дает им дополнительные преимущества по сравнению с катаными ШВП.

Катаные ШВП Hiwin

Использование катаных шарико-винтовых передач Hiwin позволяет значительно снизить конечную стоимость узла благодаря более выгодной цене по сравнению со шлифованными аналогами. Их рекомендуется использовать при точности перемещения не выше 23 мкм на 300 мм хода.

Предзаказ
Предзаказ успешно отправлен!
Имя *
Телефон *
Добавить в корзину
Название товара
100 руб.
1 шт.
Перейти в корзину
Обратный звонок
Запрос успешно отправлен!
Имя *
Телефон *
