Как устроен 3D-принтер: полное описание строения и основных частей

Что делает 3D-принтер и зачем он нужен

Всё просто: 3D-принтер — это станок, который создаёт объёмные детали, нанося материал слой за слоем прямо из цифрового чертежа. Этот процесс называется аддитивным производством (от англ. add — "добавлять").

Принцип работы и основные технологии 3D-печати

1. Специалист создаёт 3D-модель детали в CAD-программе.
2. Программа - "слайсер" нарезает эту модель на сотни или тысячи тончайших горизонтальных слоёв и генерирует управляющий код (G-код) для принтера.
3. Принтер, получив код, начинает физическое воплощение: печатающая головка или платформа перемещаются с высочайшей точностью, нанося или спекая материал (пластик, смолу, металлический порошок) строго по контуру каждого слоя.
4. Слой за слоем, снизу вверх, и на столе вырастает готовая деталь.
   Ключевое отличие от фрезеровки или токарной обработки — это экономия материала (деталь создаётся почти без отходов) и свобода сложных форм (можно изготовить полости и структуры, недостижимые для других станков).

Как это начиналось: история технологии

Путь к современному 3D-принтеру начался в 1980-х годах. Ключевые этапы:

• 1984 год: Американский изобретатель Чак Халл создал и запатентовал технологию стереолитографии (SLA), где лазер засвечивает и затвердевает жидкую смолу. Он же основал компанию 3D Systems, одного из современных гигантов отрасли.
• Конец 1980-х: Появились и другие технологии: селективное лазерное спекание (SLS) с порошками и, что особенно важно, моделирование методом послойного наплавления (FDM/FFF). Технологию FDM изобрёл и запатентовал Скотт Крамп, сооснователь компании Stasys.
• 2000-е — революция доступности: По мере истечения ключевых патентов энтузиасты по всему миру начали разрабатывать открытые проекты (самый известный — RepRap, принтер, способный печатать некоторые свои же детали). То, что было дорогим промышленным оборудованием, стало доступным настольным инструментом для инженеров, дизайнеров, врачей и даже домашних мастеров.

Сегодня 3D-печать — это не только прототипы, но и готовые детали для авиации, медицины, автомобилестроения и потребительских товаров.

Из чего состоит 3D-принтер: основные узлы и компоненты

Как и любой точный станок, 3D-принтер — это совокупность взаимосвязанных механических и электронных узлов.

1.   Рама: "Скелет" принтера. Обеспечивает жёсткость, к ней крепятся все компоненты. Изготавливается из алюминиевых профилей, стали или композитных материалов.

2.    Система перемещения (оси X, Y, Z): Сердце механики принтера. Отвечает за точное позиционирование печатающей головки и/или стола в пространстве. Состоит из:

• Направляющие: Задают идеально прямую траекторию движения.
• Приводы (шаговые двигатели, серводвигатели) — приводят систему в движение.
• Передаточные механизмы  - приводные зубчатые ремни (для осей X/Y, где нужна скорость), ходовые винты или шарико-винтовые пары (ШВП) (для оси Z, где нужны точность и мощное усилие подъёма).

3.    Печатающая головка (Экструдер): Узел, который плавит филамент (пластиковую нить) и выдавливает его через сопло. Состоит из "холодной" части (механизм подачи) и "горячей" части (узел плавления и сопло).

4.    Рабочий стол (Платформа): Поверхность, на которой происходит печать. Может быть подогреваемой (для ABS, Нейлон) или нет (для PLA). Часто имеет специальное покрытие (стекло, пружинная сталь с PEI-плёнкой) для улучшения адгезии (сцеплении поверхностей) первого слоя.

5.    Электроника и управление: "Мозг" и "нервная система" принтера. Включает:

• Основную плату (контроллер) с микропроцессором, которая интерпретирует G-код.
• Драйверы шаговых двигателей.
• Блок питания.
• Разъёмы и провода для подключения всех датчиков (концевые выключатели, термодатчики) и исполнительных устройств.
• Гибкие кабель-каналы.

Линейные направляющие: основа точного позиционирования

Качество 3D-печати напрямую определяется точностью перемещения печатающей головки и платформы. Линейные направляющие — это базовые элементы, обеспечивающие это перемещение с минимальным трением и люфтом. Выбор между цилиндрическими линейными направляющими для 3D-принтера и рельсовыми направляющими для 3D-принтера является стратегическим решением при сборке, модернизации или ремонте оборудования.

Цилиндрические (стержневые) направляющие

• Конструкция: Представляют собой шлифованные стальные валы круглого сечения, по которым перемещаются линейные подшипники (шариковые втулки).
• Сфера применения: Бюджетные, любительские и модифицируемые модели 3D-принтеров.
• Преимущества: Низкая стоимость, простота монтажа (часто крепятся только на концах), широкая доступность.
• Недостатки: Ограниченная жёсткость и склонность к прогибу на длинных пролётах (более 400-500 мм), что может приводить к снижению точности печати.

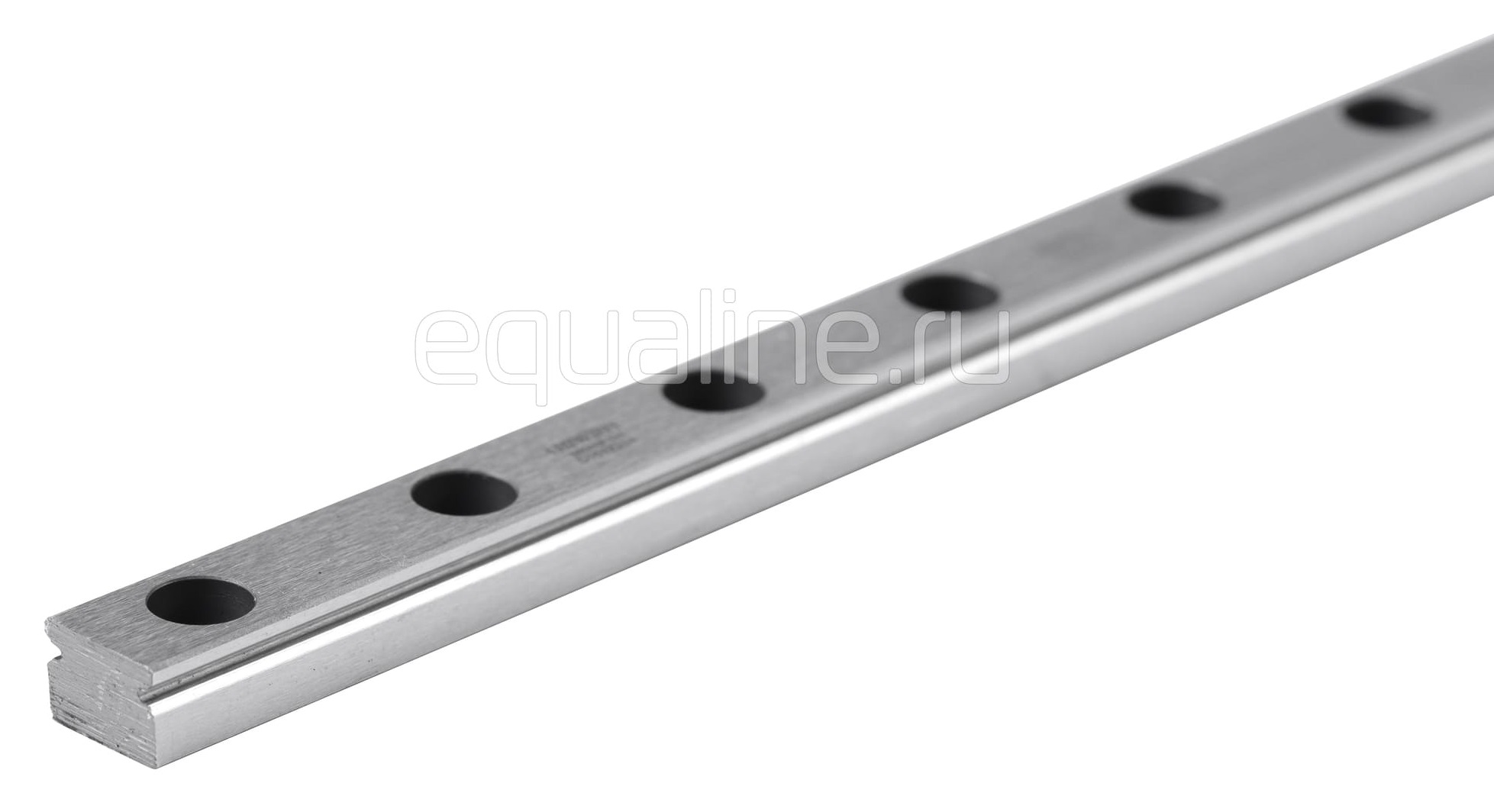

Профильные рельсовые направляющие

• Конструкция: Состоят из стального рельса с прецизионными дорожками качения и каретки с системой рециркуляции шариков. Крепятся по всей длине к станине.
• Сфера применения: Профессиональные, промышленные и высокоскоростные 3D-принтеры, где критичны точность, жёсткость и долговечность.
• Преимущества: Высокая жёсткость и нагрузочная способность, максимальная точность, высокая скорость, долгий срок службы.
• Недостатки: Более высокая стоимость, требовательность к качеству монтажа (нужна ровная базовая поверхность).

Шарико-винтовые пары (ШВП) и трапецеидальные винты: для точного перемещения по оси Z

Для преобразования вращательного движения шагового двигателя в точное линейное перемещение по оси Z в 3D-принтерах используются два основных типа механизмов: шарико-винтовые пары (ШВП) и трапецеидальные ходовые винты с гайками. Выбор между ними определяет потенциальную точность, скорость и стоимость узла.

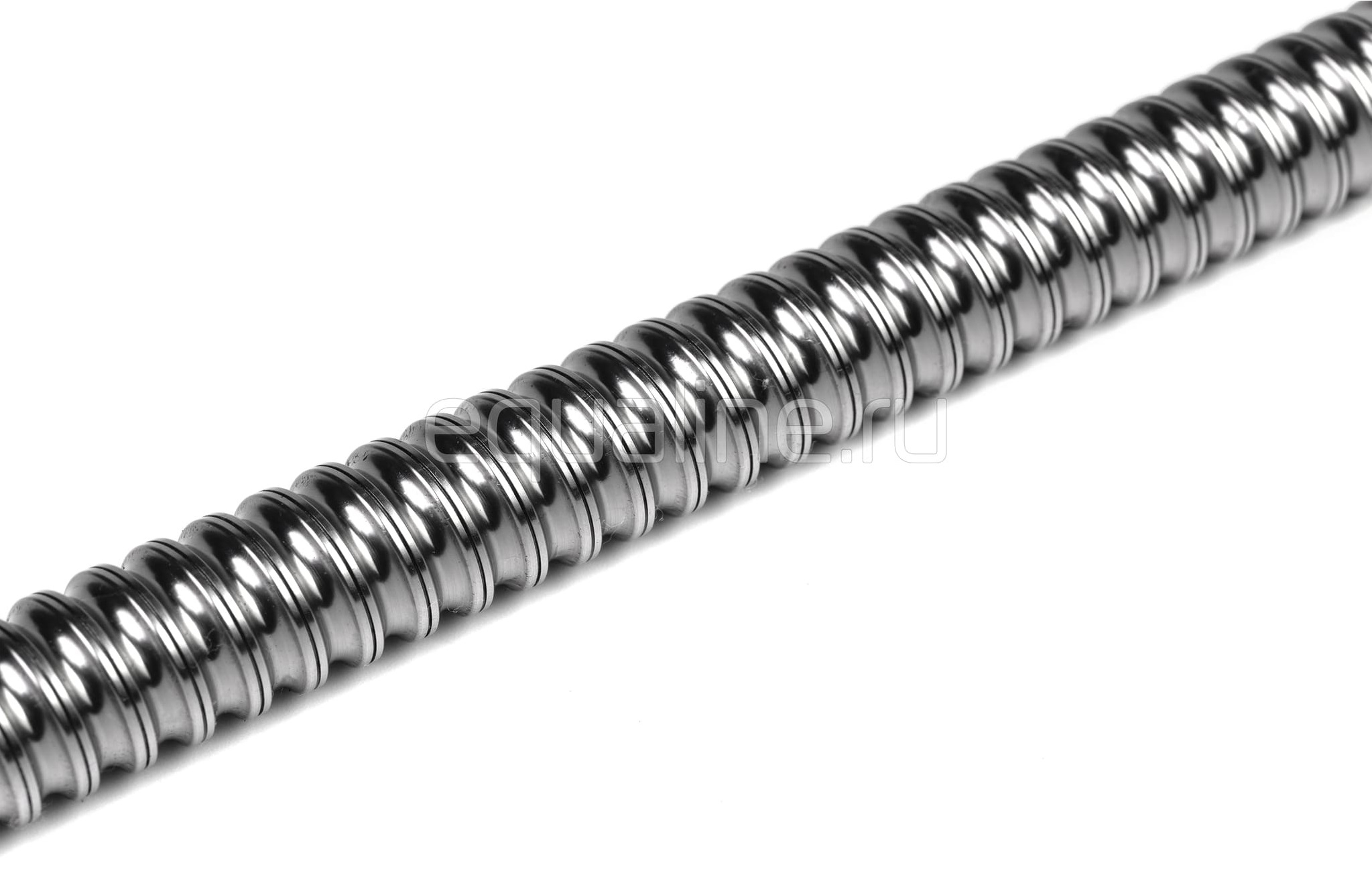

Шарико-винтовые пары (ШВП)

• Принцип работы: В основе лежит винт с готическим профилем резьбы и гайка, внутри которой шарики перекатываются по винтовым канавкам, образуя замкнутый контур. Это обеспечивает низкий коэффициент трения и высокую эффективность механизма.
• Ключевые преимущества: высокий КПД, точность, плавность и долговечность. Благодаря возможности создания преднатяга, ШВП обеспечивает работу без люфта (зазора), что критически важно для повторяемости.
• Недостатки: высокая стоимость, требование к чистоте.
• Область применения в 3D-печати: Промышленные и профессиональные принтеры, где критична высокая точность и надежность.

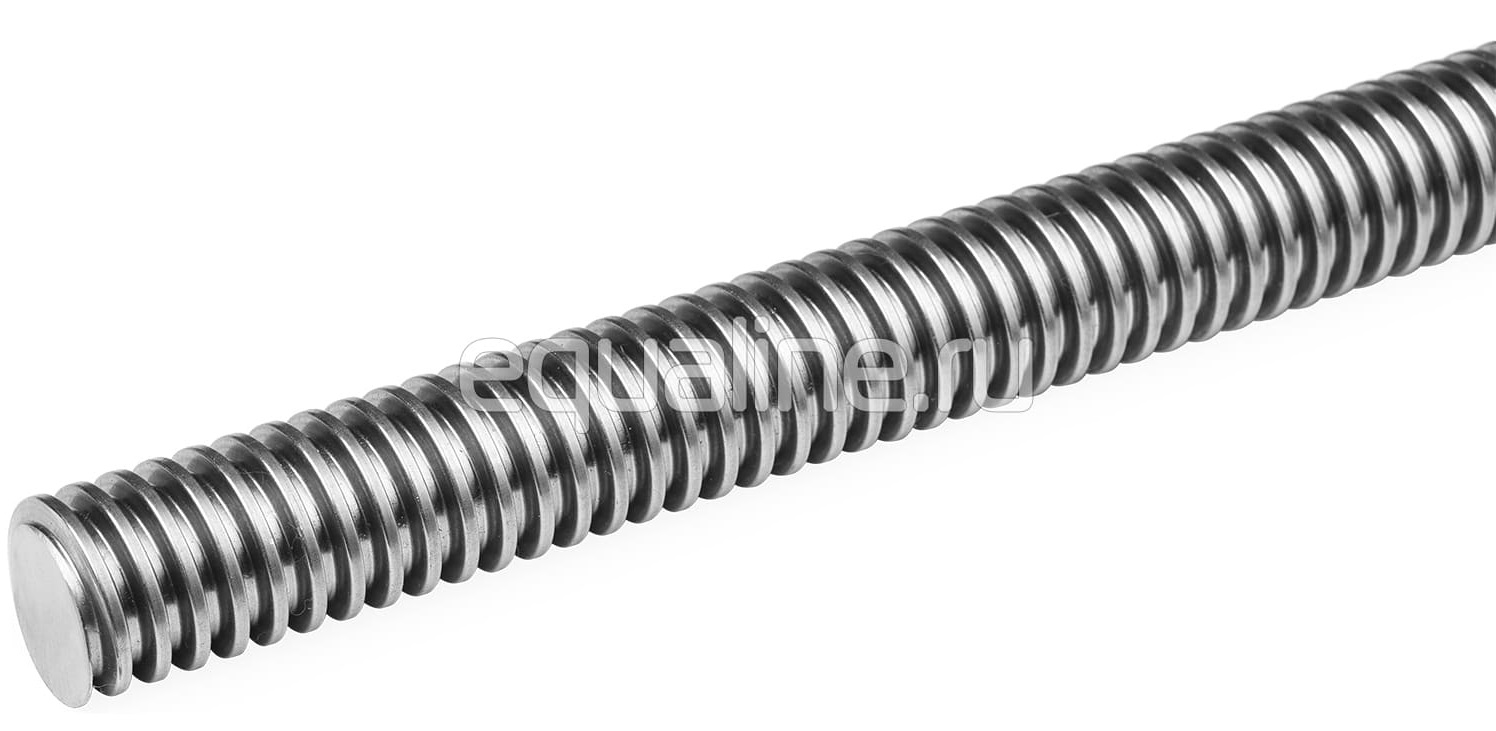

Трапецеидальные ходовые винты и гайки

• Принцип работы: Классический механизм "винт-гайка" с трапецеидальной резьбой (угол профиля обычно 30°). Передача усилия происходит за счет трения скольжения между витками винта и гайки. Гайки часто изготавливаются из латуни, бронзы, стали или полиоксиметилена для снижения трения и износа.
• Ключевые преимущества: низкая стоимость, простота и ремонтопригодность.
• Недостатки: низкий КПД, люфт и износ.
• Область применения в 3D-печати: Бюджетные и любительские модели принтеров, где стоимость компонента является решающим фактором.

Если задача — максимальная точность, скорость и надежность для коммерческого использования, однозначный выбор — ШВП. Если главный ограничитель — бюджет проекта, а требования к точности умеренные, качественный трапецеидальный винт с гайкой станет практичным решением. При модернизации важно проверить совместимость посадочных мест и крутящий момент существующих шаговых двигателей.

Соединительные муфты: защита вала от перекоса

Муфты (разрезные, мембранные, сильфонные, кулачковые) — критически важный, но часто недооцениваемый компонент. Они соединяют вал двигателя с валом ходового винта (ШВП или трапеции).

• Назначение: Компенсация возможной несоосности между валами (радиальной, угловой, осевой), которая неизбежно возникает из-за погрешностей монтажа. Жёсткое соединение при несоосности приводит к повышенному износу, вибрациям и поломкам.
• Принцип работы основан на физическом соединении элементов: В зависимости от выбранного типа компенсирующей муфты, допускается ограниченный перекос между соединяемыми валами без существенной потери ресурса. Муфта монтируется на хвостовик каждого вала.
• Выбор: Подбирается по диаметрам соединяемых валов (например, 5x8 мм — для вала двигателя 5 мм и винта 8 мм).

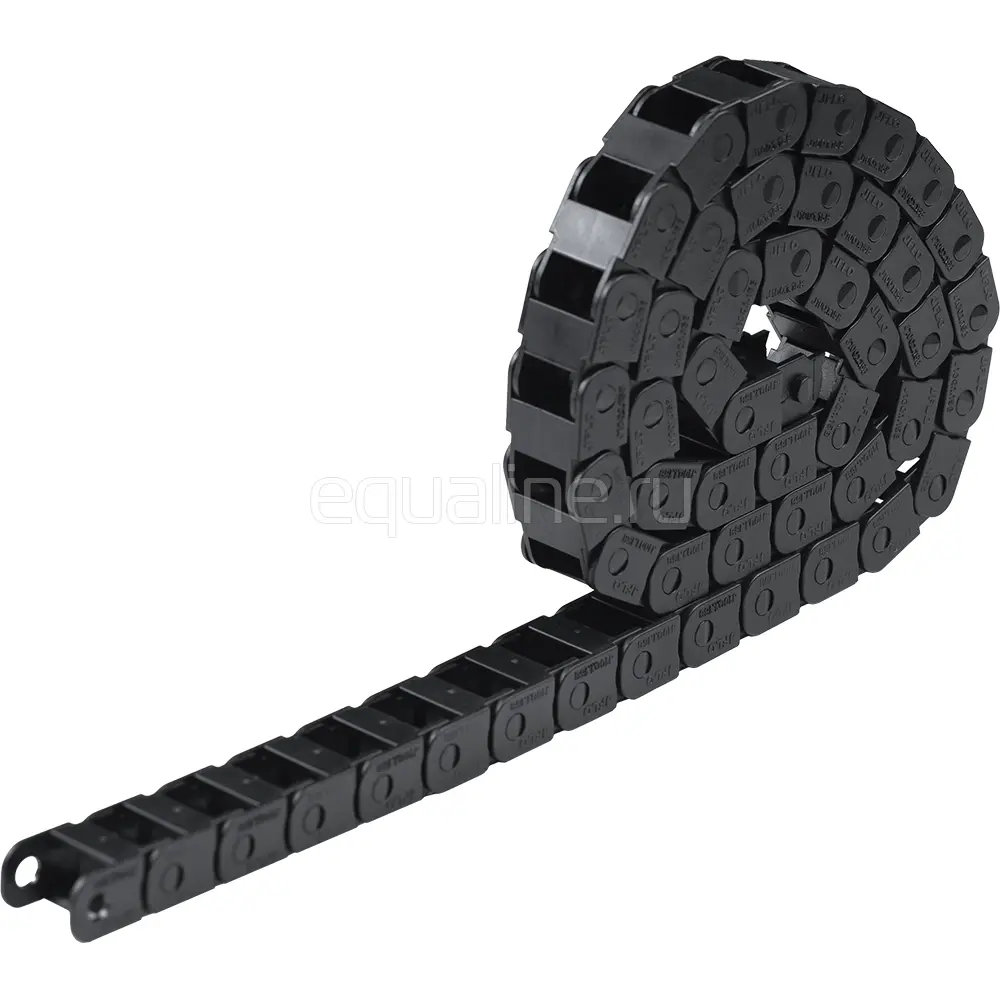

Кабель-каналы: организация проводов

В точном оборудовании, таком как 3D-принтер, каждая деталь влияет на результат. Свободно болтающиеся провода — это риск обрыва, короткого замыкания, намотки на движущиеся части. Для безопасного и долговечного движения кабелей к подвижным узлам (печатающей головке, оси Z) используются  кабель-каналы. Они состоят из подвижных пластиковых звеньев, соединенных между собой в цепь, образующих гибкий короб.

Ключевыми параметрами выбора являются: внутреннее и внешнее сечение, радиус изгиба, длина хода, тип открывания, материал.

Кабельная энергоцепь — это элемент, повышающий надёжность. Правильно подобранная и установленная цепь предотвращает самые частые электрические отказы в 3D-принтерах, связанные с повреждением проводки, и является признаком качественной сборки как самодельного, так и промышленного оборудования.

Шаговые двигатели и сервоприводы: источники движения в 3D-принтерах

Шаговые двигатели преобразуют электрические импульсы в точные дискретные угловые перемещения вала. В 3D-принтерах они отвечают за движение по осям (X, Y, Z) и подачу филамента в экструдере. Шаговые двигатели являются самым распространённым решением для привода осей и экструдера в FDM 3D-принтерах.
Принцип работы: Двигатель преобразует электрические импульсы, поступающие от драйвера, в дискретные угловые перемещения ротора. Каждый импульс поворачивает вал на строго определённый угол (шаг).

Ключевые параметры при подборе:

• Размер (NEMA): Стандарт для крепления. NEMA 17 (42 мм) — самый распространённый для осей перемещения в настольных принтерах. NEMA 23 (57 мм) и более — для тяжёлых порталов или экструдеров.
• Крутящий момент: Измеряется в Н·см. Должен быть достаточен для разгона и удержания подвижной части оси с запасом.
• Ток фазы: Должен соответствовать возможностям драйвера.
• Угол шага: 1.8° (200 шагов/оборот) или 0.9° (400 шагов/оборот). Меньший угол шага обеспечивает потенциально более плавное движение и большую точность позиционирования.

Сервоприводы — это более совершенные и дорогие системы, которые находят применение в промышленных и высокоскоростных 3D-принтерах.

Принцип работы: Серводвигатель работает в паре с энкодером (датчиком положения) и сервоусилителем (драйвером). Система постоянно сравнивает заданное положение с фактическим (по данным энкодера) и мгновенно корректирует ошибку, компенсируя пропуск шагов и внешние возмущения.

Ключевые преимущества перед шаговыми двигателями:

• Отсутствие пропуска шагов: Основное преимущество. Система гарантирует, что ось достигла именно заданной точки.
• Более высокие скорости и ускорения: Серводвигатели могут работать на значительно более высоких оборотах без потери момента.
• Более высокая эффективность и меньшее тепловыделение: Потребляют ток, пропорциональный нагрузке, а не постоянный, как шаговые.

Типовые запросы на комплектующие для 3D-принтеров

В практике снабжения и ремонта выделяются несколько ключевых сценариев: модернизация для повышения точности (чаще всего замена цилиндрических валов на рельсовые направляющие Hiwin серии MG, HG, QE), срочный ремонт с заказом конкретных кареток или рельсов по маркировке (например: HGH15CA , HGH20HA, QEH15CA, MGN12C), а также комплектация для сборки новых или промышленных принтеров, требующая полного подбора узлов — от направляющих и ШВП (например: Hiwin R16-05) до двигателей и муфт.

Заключение

Выбор механических компонентов для 3D-принтера определяет его характер: от "хобби-станка" до надёжного производственного инструмента. Линейные направляющие — это фундамент точности, шаговые и серво- двигатели — источник движения, ШВП — гарантия точности по вертикали, а муфты — защита от последствий монтажных погрешностей.

Для снабженца и механика ключ к успеху — в понимании не только каталожных номеров, но и инженерной логики, стоящей за каждым компонентом. Грамотный подбор, основанный на анализе реальных нагрузок и условий эксплуатации, превращает набор деталей в слаженную систему, способную месяцами и годами выпускать безупречные изделия.
