Каретка HIWIN HGH15CAZAH
Работаем только с юр. лицами или ИП i

В нашем интернет-магазине вы сможете оплатить товары только безналичным расчетом — с расчетного счета юридического лица или ИП. Срок оплаты счета – до 3-х рабочих дней. Возможно продление периода оплаты счета, для этого необходимо связаться с менеджером. Продажа товара физическим лицам не осуществляется.

Без фланца, высокого класса точности H, для высоких нагрузок. Основная область применения: фрезерные станки с ЧПУ по обработке мягких материалов, лазерные граверы.

Расшифровка маркировки каретки серии HG

Маркировка каретки Hiwin серии HG

Описание
Характеристики
Документация
Дополнительная информация
Описание

Направляющие HIWIN серии HG – это универсальная и наиболее широко применяемая в промышленности серия, обладающая высокой грузоподъемностью и жесткостью. Рельсы и каретки HG в нормальных условиях эксплуатации не требуют специального технического обслуживания, помимо периодического добавления смазки, и могут прослужить долго, сохраняя высокие скоростные характеристики, высокую точность позиционирования и плавность хода.

Каретка HIWIN HGH15CAZAH - чертеж

Модель H H1 N W B B1 C L1 L K1 K2 G Mxl T H2 H3 WR HR D h d P E Крепежный винт (мм) Базовая динамическая нагрузка C(kN) Базовая статическая нагрузка C0(kN) MR(kN-m) MP(kN-m) MY(kN-m) Масса каретки (кг) Масса рельса (кг/м)
HGH15CA 28 4,3 9,5 34 26 4 26 39,4 61,4 10 4,85 5,3 M4x5 6 7,95 7,7 15 15 7,5 5,3 4,5 60 20 M4x16 14,7 23,47 0,12 0,1 0,1 0,18 1,45
Характеристики
Производитель
Hiwin Technologies (Тайвань)
Серия
HG - грузоподъёмные
Тип каретки
HGH (без фланца)
Типоразмер
15
Класс точности
H - высокий
Преднатяг
ZA - средний
Тип нагрузки
Высокая
Тип крепления
Сверху
Документация
Дополнительная информация

При замене вышедшей из строя каретки, зачастую известна только маркировка вида HG15, так как каретка установлена на станке, а другой информации нет. Данная маркировка расположена на торцевых уплотнениях и указывает только на серию и типоразмер направляющей. Ее будет недостаточно для точного определения конфигурации блока. Расширенное обозначение указано на установочной площадке корпуса каретки.

Варианты обозначений линейного подшипника Hiwin HGH15CAZAH:

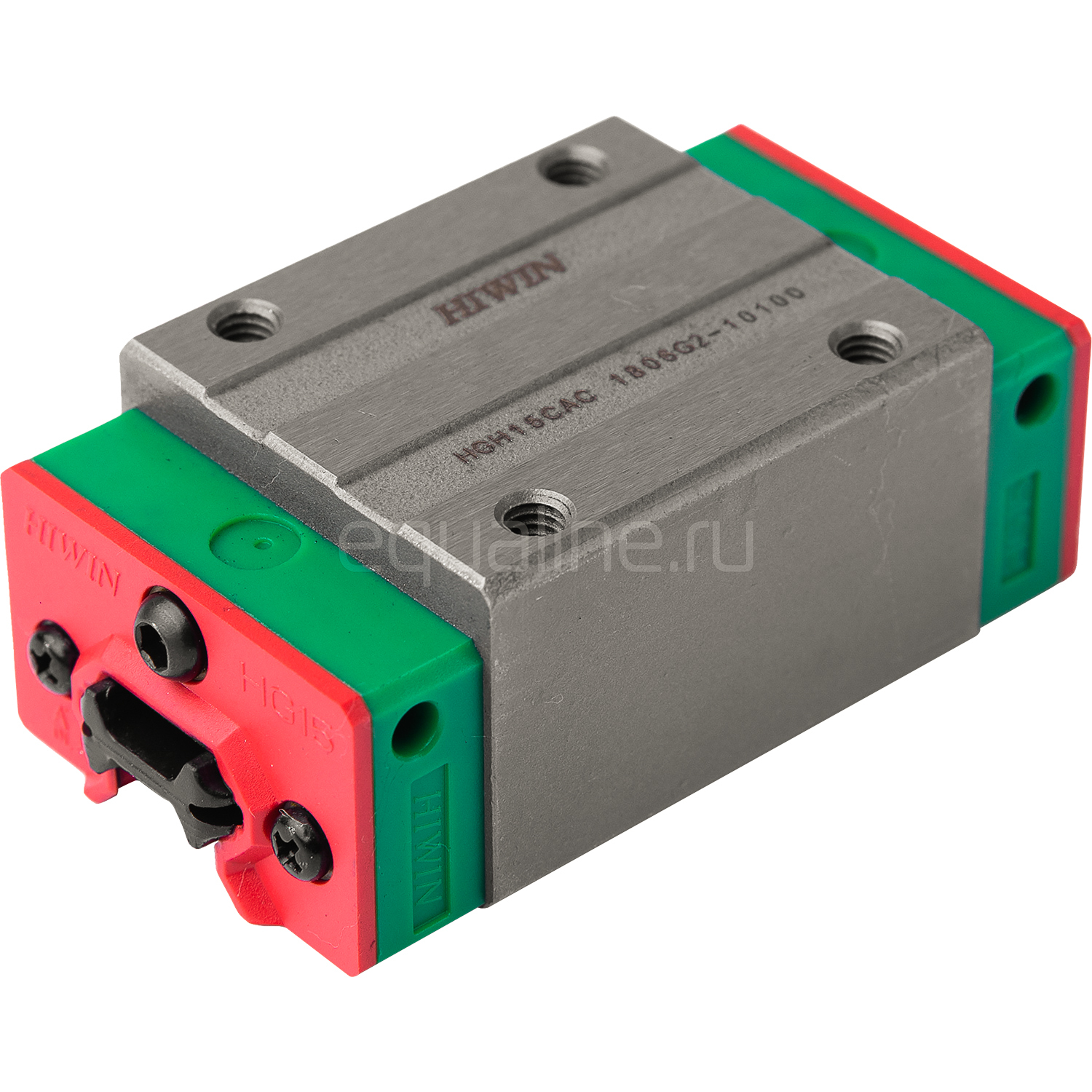

На корпусе: HGH15C, HGH15CA, HGH15CAH

На торцевом уплотнении: HG15

На упаковке: H15C

Существует несколько альтернативных способов уточнить модификацию, не снимая блок с рельса. Применяются они в зависимости от удобства.

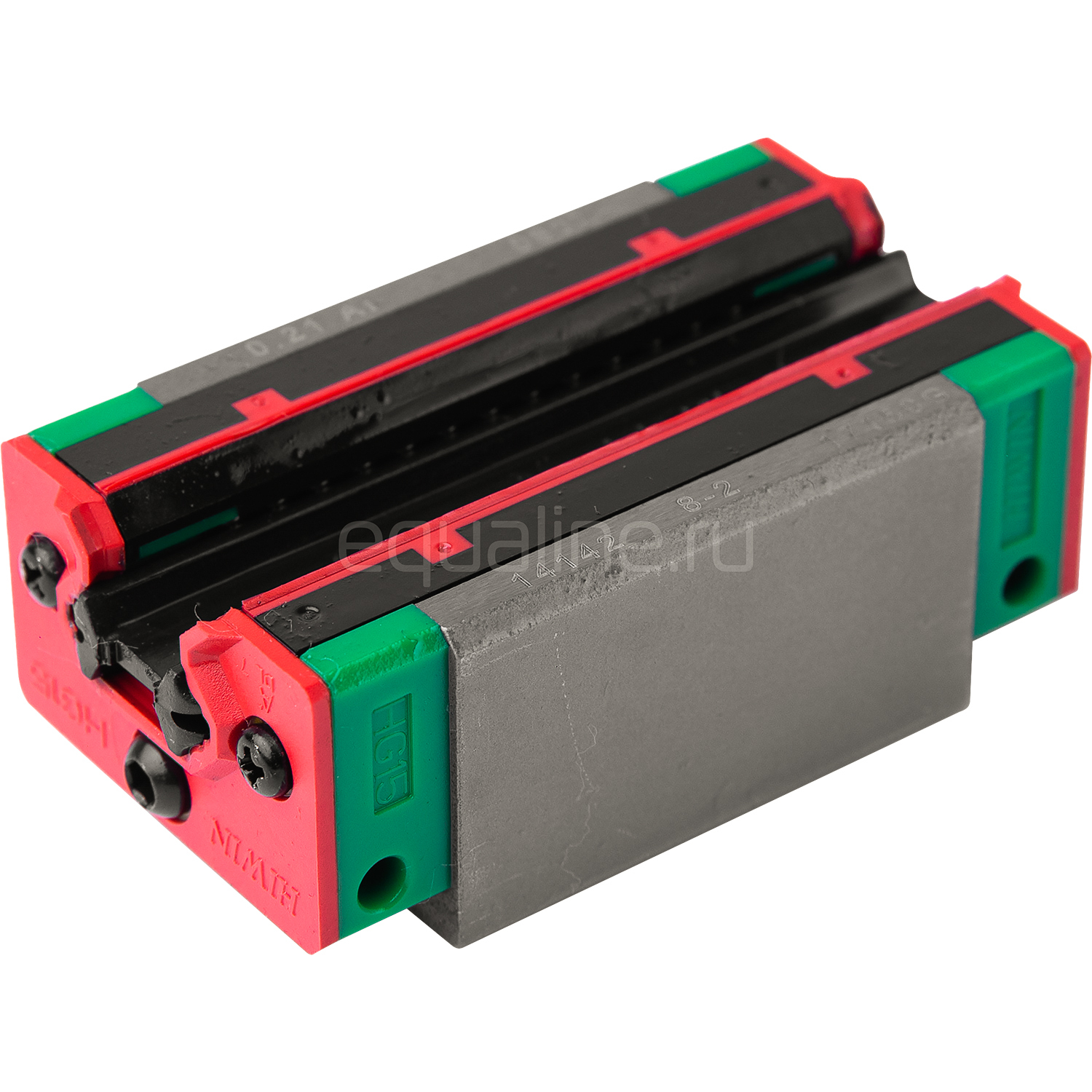

  1. Если перемещаемая плита установлена на четырех каретках (по две на каждом рельсе), то можно выкрутить крепежные винты из любой каретки и выкатить ее по рельсу из-под плиты. Так станет доступна маркировка на корпусе.
  2. Снять основные размеры: высота в сборе с рельсом (H), ширина (W), длина стального корпуса (L1).
  3. Сфотографировать каретку с разных ракурсов и прислать нам. Специалист запросит уточнения, необходимые для подбора.

Класс предварительного натяга каретки (Z0, ZA, ZB), а в некоторых случаях и класс точности (C, H, P, SP, UP) не указывается на корпусе, и визуально определить их не получится. Эти характеристики следует подбирать исходя из назначения оборудования.
