Направляющие HIWIN серии HG – это универсальная и наиболее широко применяемая в промышленности серия, обладающая высокой грузоподъемностью и жесткостью. Рельсы и каретки HG в нормальных условиях эксплуатации не требуют специального технического обслуживания, помимо периодического добавления смазки, и могут прослужить долго, сохраняя высокие скоростные характеристики, высокую точность позиционирования и плавность хода.

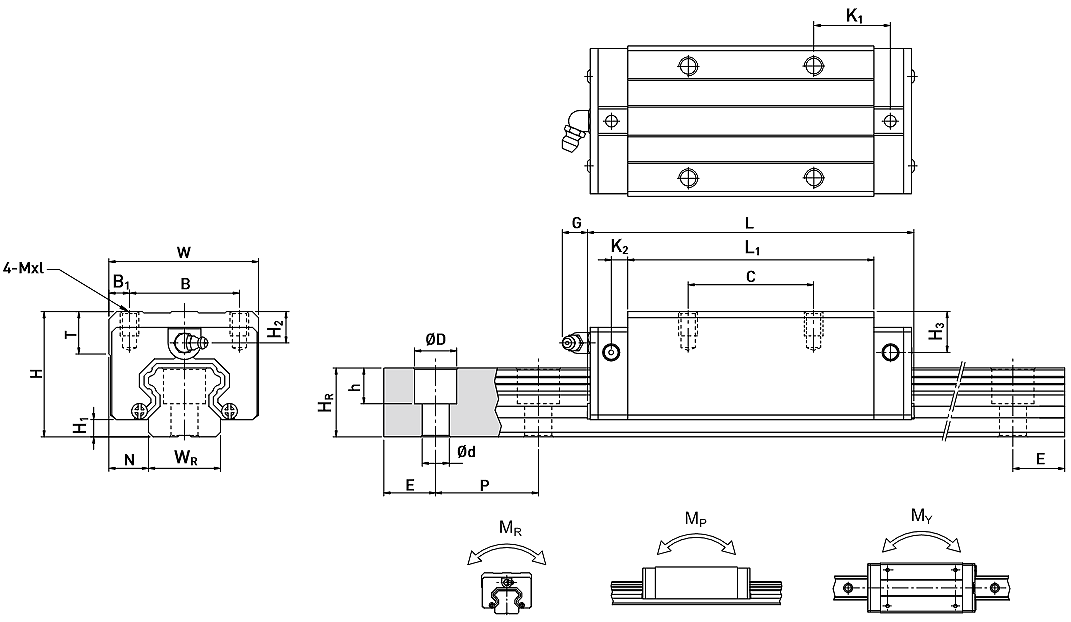

Модель | H | H1 | N | W | B | B1 | C | L1 | L | K1 | K2 | G | Mxl | T | H2 | H3 | WR | HR | D | h | d | P | E | Крепежный винт (мм) | Базовая динамическая нагрузка C(kN) | Базовая статическая нагрузка C0(kN) | MR(kN-m) | MP(kN-m) | MY(kN-m) | Масса каретки (кг) | Масса рельса (кг/м) |
HGH30CA | 45 | 6 | 16 | 60 | 40 | 10 | 40 | 70 | 97,4 | 20,25 | 6 | 12 | M8x10 | 8,5 | 9,5 | 13,8 | 28 | 26 | 14 | 12 | 9 | 80 | 20 | M8x25 | 48,5 | 71,87 | 0,66 | 0,53 | 0,53 | 0,88 | 4,47 |
При замене вышедшей из строя каретки, зачастую известна только маркировка вида HG30, так как каретка установлена на станке, а другой информации нет. Данная маркировка расположена на торцевых уплотнениях и указывает только на серию и типоразмер направляющей. Ее будет недостаточно для точного определения конфигурации блока. Расширенное обозначение указано на установочной площадке корпуса каретки.
Варианты обозначений линейного подшипника Hiwin HGH30CAZAC:

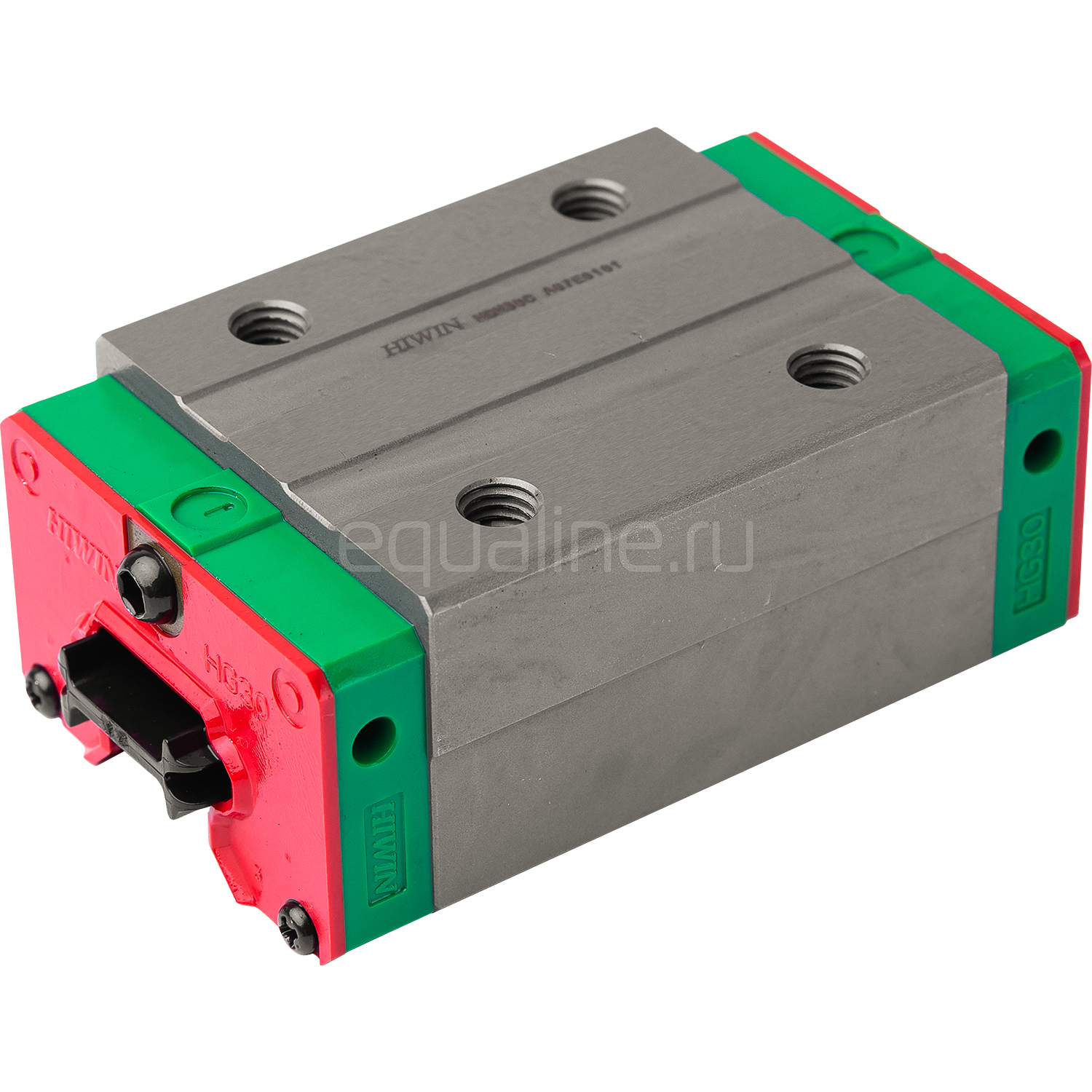

На корпусе: HGH30C, HGH30CA, HGH30CAC

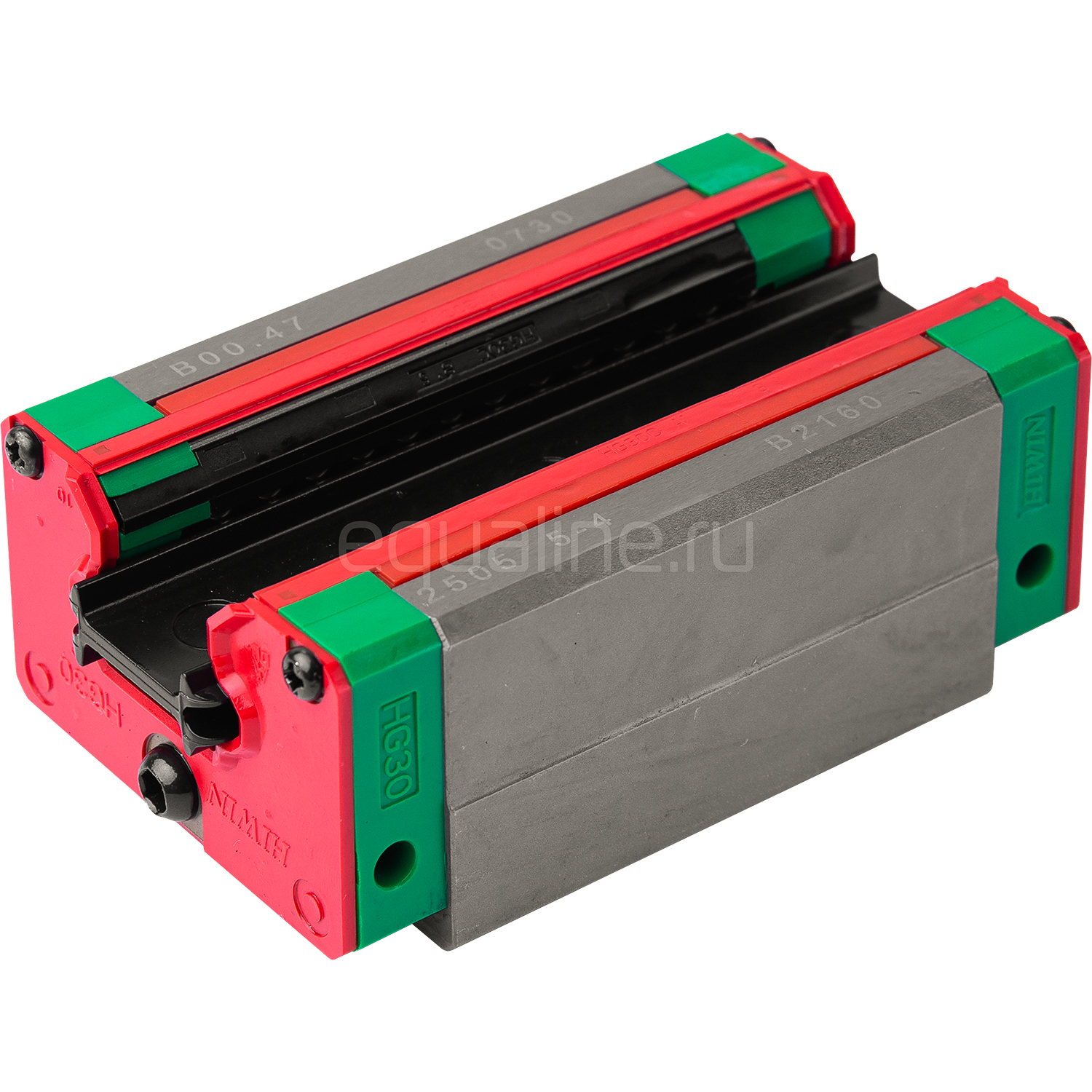

На торцевом уплотнении: HG30

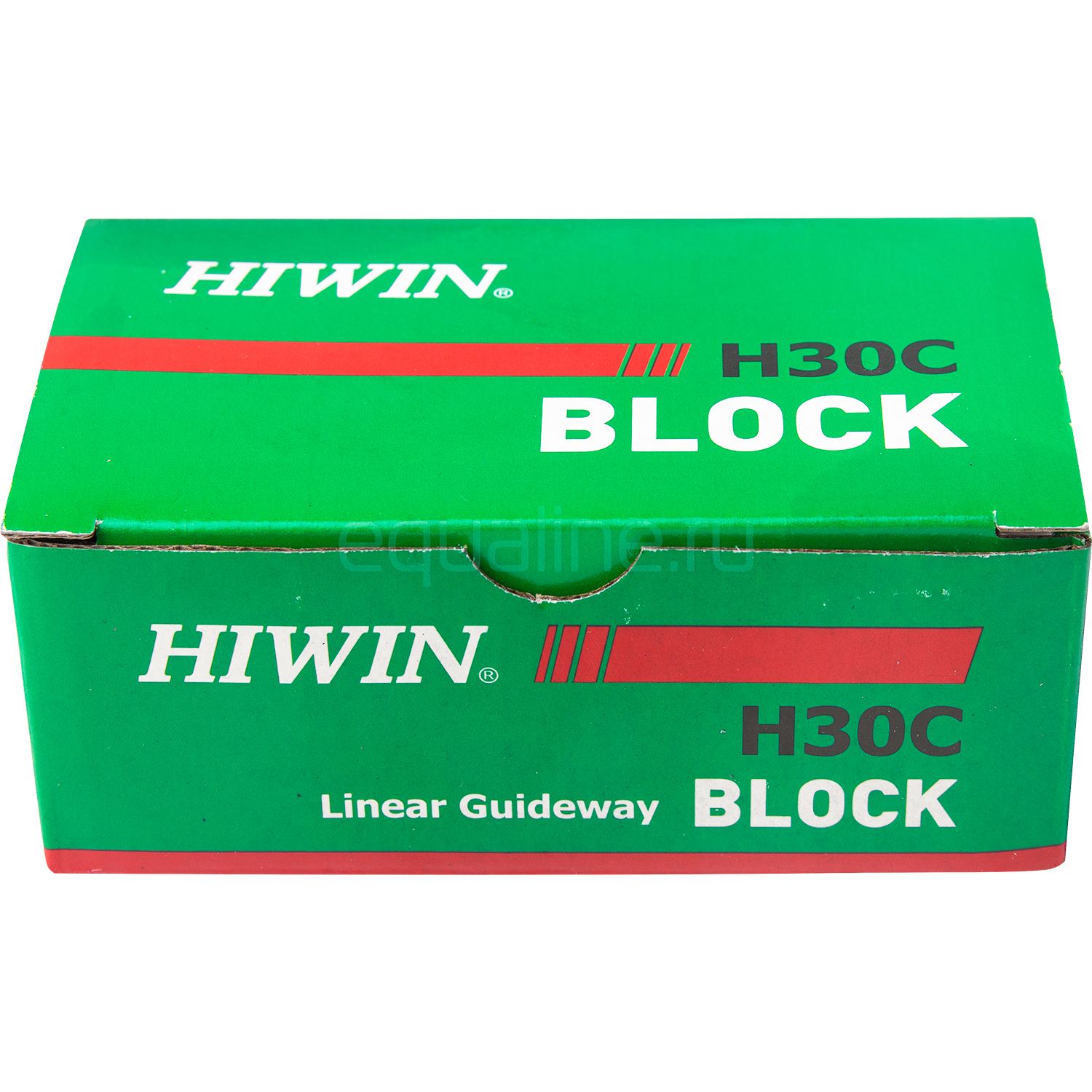

На упаковке: H30C
Существует несколько альтернативных способов уточнить модификацию, не снимая блок с рельса. Применяются они в зависимости от удобства.
- Если перемещаемая плита установлена на четырех каретках (по две на каждом рельсе), то можно выкрутить крепежные винты из любой каретки и выкатить ее по рельсу из-под плиты. Так станет доступна маркировка на корпусе.
- Снять основные размеры: высота в сборе с рельсом (H), ширина (W), длина стального корпуса (L1).
- Сфотографировать каретку с разных ракурсов и прислать нам. Специалист запросит уточнения, необходимые для подбора.
Класс предварительного натяга каретки (Z0, ZA, ZB), а в некоторых случаях и класс точности (C, H, P, SP, UP) не указывается на корпусе, и визуально определить их не получится. Эти характеристики следует подбирать исходя из назначения оборудования.
