Каретка HIWIN HGH35HAZAH
В наличии
Работаем только с юр. лицами или ИП i

В нашем интернет-магазине вы сможете оплатить товары только безналичным расчетом — с расчетного счета юридического лица или ИП. Срок оплаты счета – до 3-х рабочих дней. Возможно продление периода оплаты счета, для этого необходимо связаться с менеджером. Продажа товара физическим лицам не осуществляется.

Без фланца, высокого класса точности H, для сверхвысоких нагрузок. Основная область применения: станки с ЧПУ и обрабатывающие центры.

Расшифровка маркировки каретки серии HG

Маркировка каретки Hiwin серии HG

Описание
Характеристики
Документация
Дополнительная информация
Описание

Направляющие HIWIN серии HG – это универсальная и наиболее широко применяемая в промышленности серия, обладающая высокой грузоподъемностью и жесткостью. Рельсы и каретки HG в нормальных условиях эксплуатации не требуют специального технического обслуживания, помимо периодического добавления смазки, и могут прослужить долго, сохраняя высокие скоростные характеристики, высокую точность позиционирования и плавность хода.

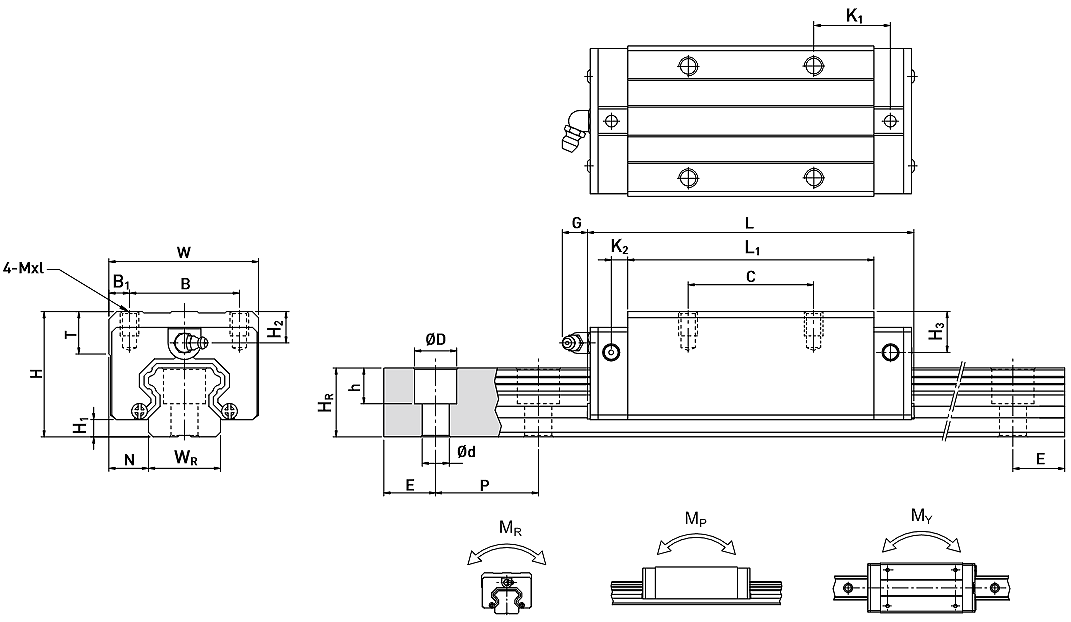

Каретка HIWIN HGH35HAZAH - чертеж

Модель H H1 N W B B1 C L1 L K1 K2 G Mxl T H2 H3 WR HR D h d P E Крепежный винт (мм) Базовая динамическая нагрузка C(kN) Базовая статическая нагрузка C0(kN) MR(kN-m) MP(kN-m) MY(kN-m) Масса каретки (кг) Масса рельса (кг/м)
HGH35HA 55 7,5 18 70 50 10 72 105,8 138,2 22,5 7 12 M8x12 10,2 16 19,6 34 29 14 12 9 80 20 M8x25 77,9 122,77 1,54 1,4 1,4 1,92 6,3
Характеристики
Производитель
Hiwin Technologies (Тайвань)
Серия
HG - грузоподъёмные
Тип каретки
HGH (без фланца)
Типоразмер
35
Класс точности
H - высокий
Преднатяг
ZA - средний
Тип нагрузки
Сверхвысокая
Тип крепления
Сверху
Документация
Дополнительная информация

При замене вышедшей из строя каретки, зачастую известна только маркировка вида HG35, так как каретка установлена на станке, а другой информации нет. Данная маркировка расположена на торцевых уплотнениях и указывает только на серию и типоразмер направляющей. Ее будет недостаточно для точного определения конфигурации блока. Расширенное обозначение указано на установочной площадке корпуса каретки.

Варианты обозначений линейного подшипника Hiwin HGH35HAZAH:

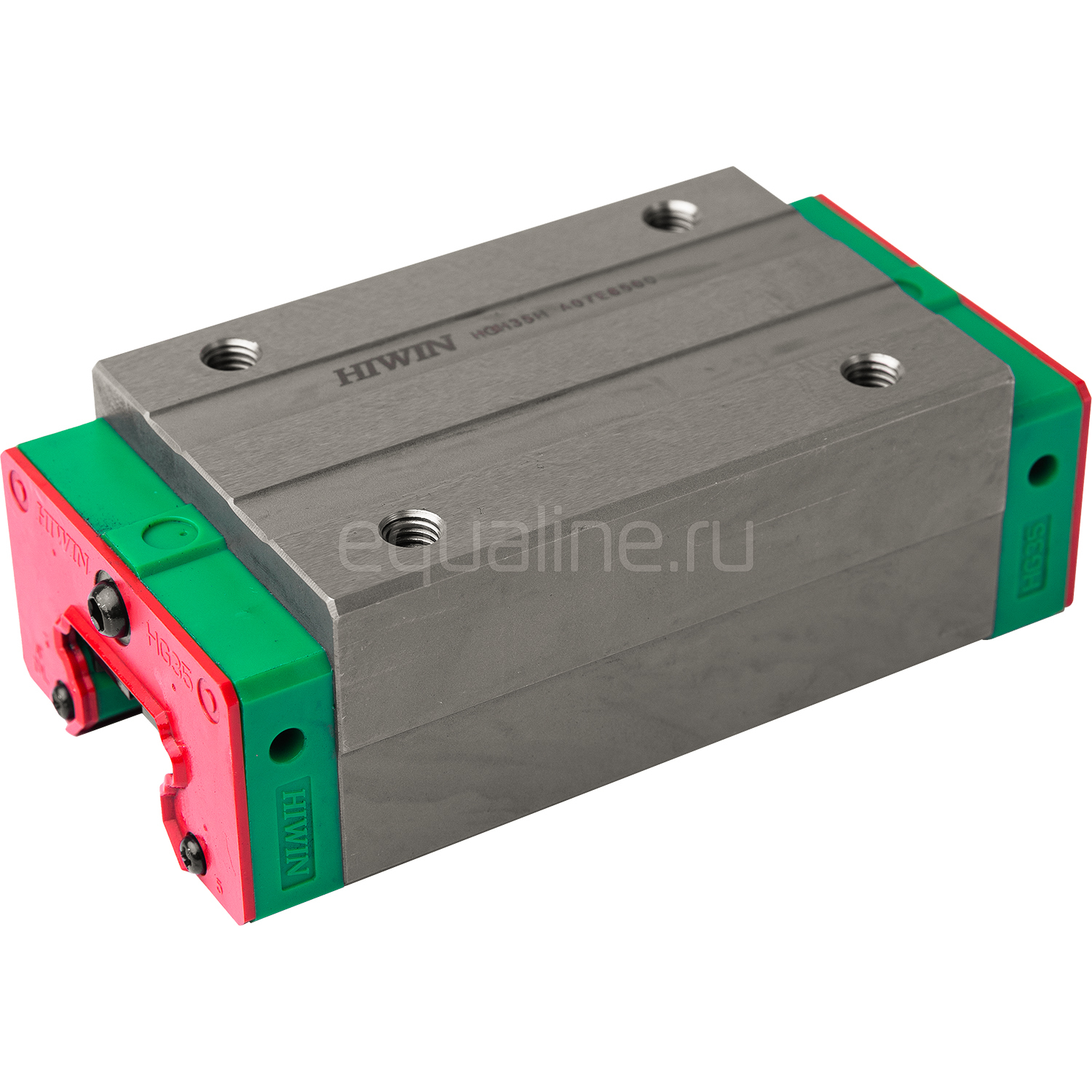

На корпусе: HGH35H, HGH35HA, HGH35HAH

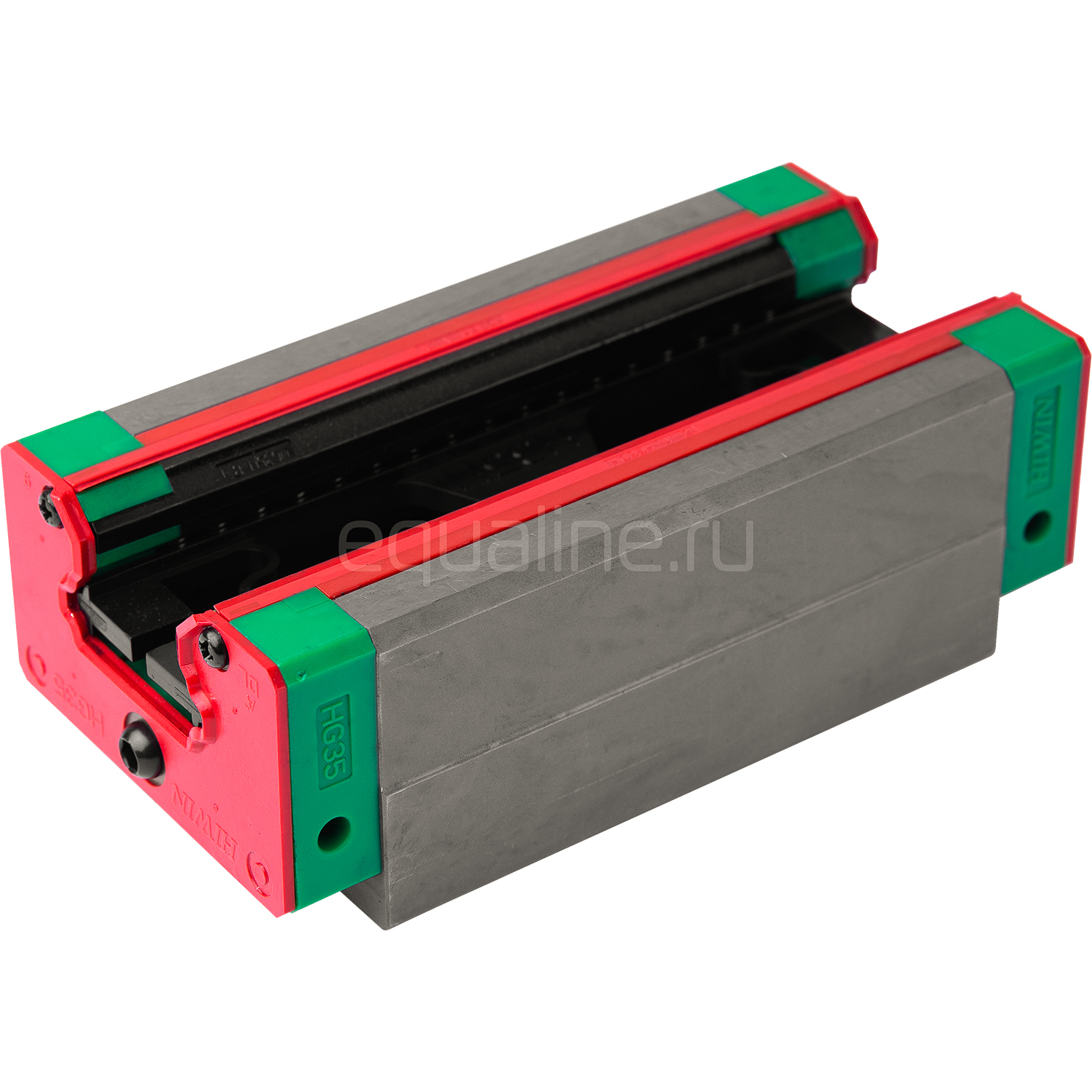

На торцевом уплотнении: HG35

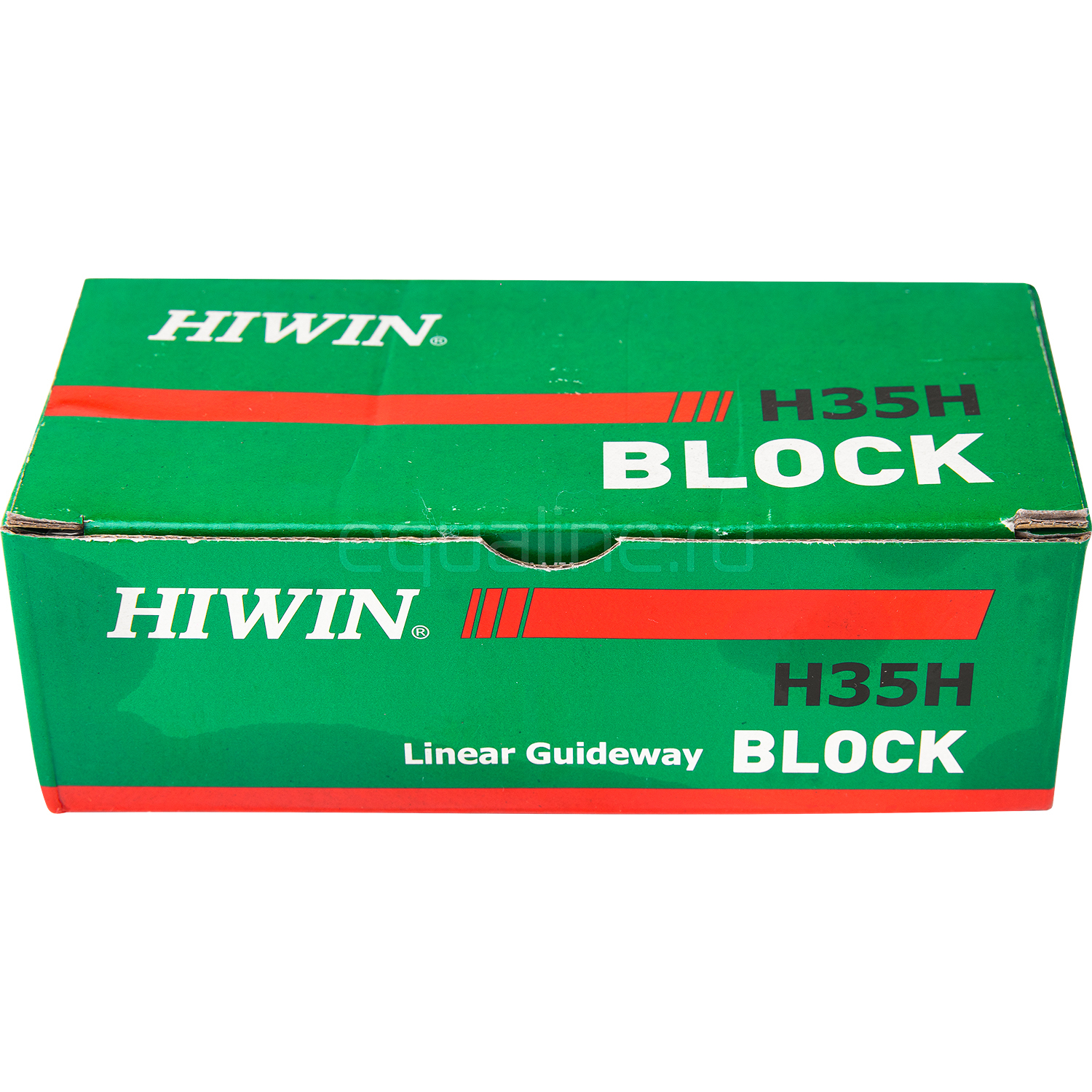

На упаковке: H35H

Существует несколько альтернативных способов уточнить модификацию, не снимая блок с рельса. Применяются они в зависимости от удобства.

  1. Если перемещаемая плита установлена на четырех каретках (по две на каждом рельсе), то можно выкрутить крепежные винты из любой каретки и выкатить ее по рельсу из-под плиты. Так станет доступна маркировка на корпусе.
  2. Снять основные размеры: высота в сборе с рельсом (H), ширина (W), длина стального корпуса (L1).
  3. Сфотографировать каретку с разных ракурсов и прислать нам. Специалист запросит уточнения, необходимые для подбора.

Класс предварительного натяга каретки (Z0, ZA, ZB), а в некоторых случаях и класс точности (C, H, P, SP, UP) не указывается на корпусе, и визуально определить их не получится. Эти характеристики следует подбирать исходя из назначения оборудования.
