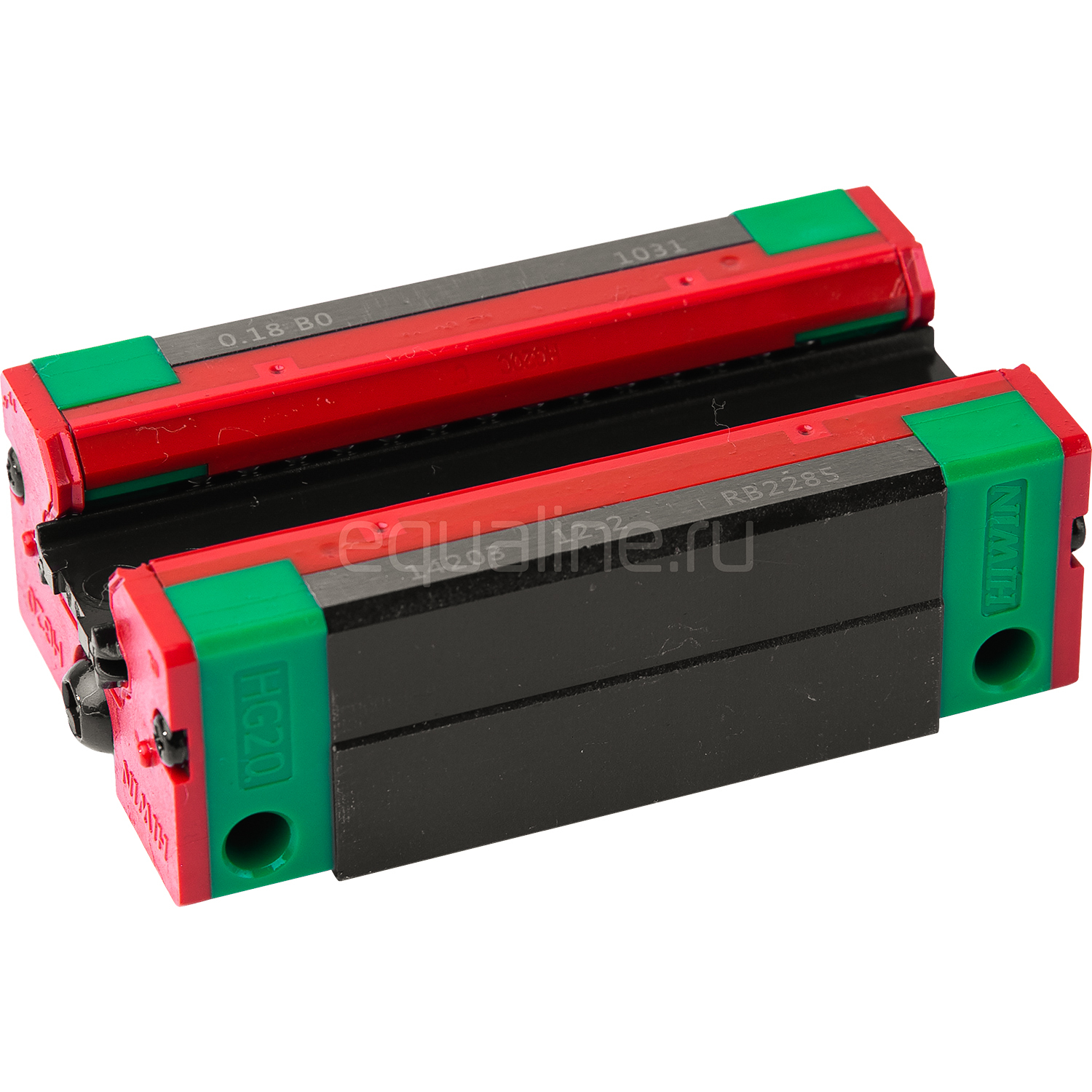

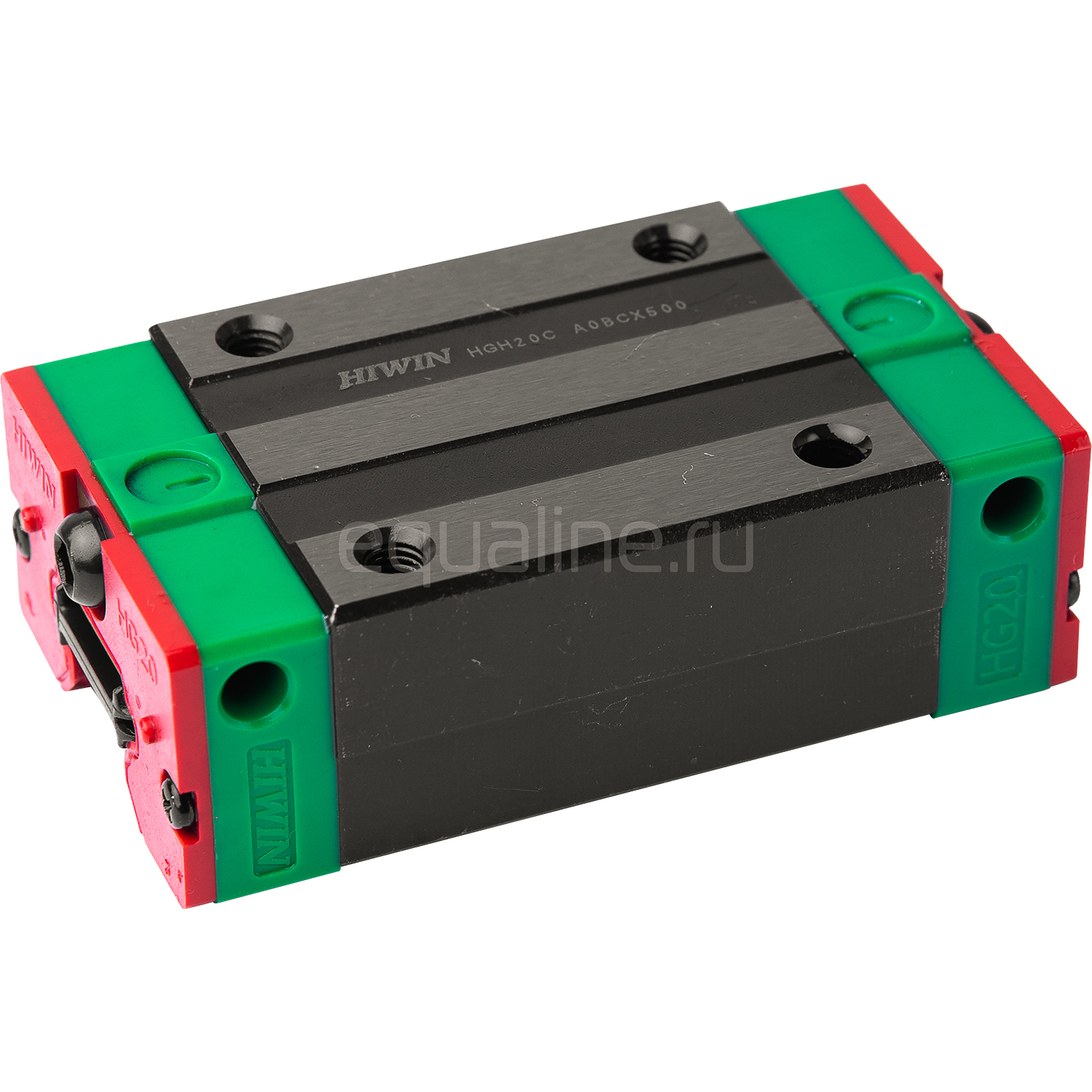

Каретка HIWIN QHH20CAZ0H
Добавить в сравнение
В наличии

Без фланца, высокого класса точности H, для высоких нагрузок, с сепаратором. Основная область применения: принтеры широкоформатной печати, лазерные граверы.

Расшифровка маркировки каретки серии QH

Маркировка каретки Hiwin серии QH

Описание
Характеристики
Отзывы
Документация
Дополнительная информация
Описание

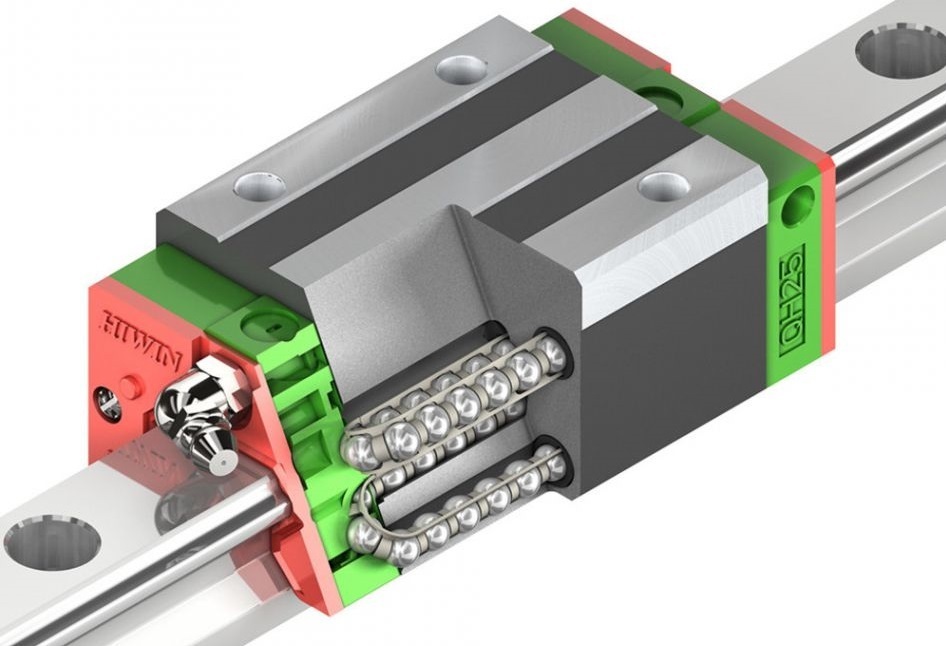

Серия QH с технологией SynchMotionTM обладает всеми преимуществами серии HG. При использовании технологии SynchMotionTM тела качения расположены между элементами системы SynchMotionTM для улучшения циркуляции. Это устраняет контакт между телами качения, и радикально снижает уровень шума. Конструкция представляет собой сгруппированные пустые кольцеобразные элементы, облегчающие смазку системы. Благодаря специальному дизайну смазка располагается и циркулирует в элементах системы (кольцах). Поэтому снижается частота пополнения смазки. Когда каретка начинает движение, элементы качения начинают перемещаться последовательно и остаются обособленными, чтобы предотвратить контакт друг с другом, таким образом сохраняя кинетическую энергию элементов экстримально устойчивой, эффективно снижая сопротивление качению.  Исходя из этого, направляющие серии QH нашли применение в high-tech индустрии, где требуются: высокая скорость, низкий уровень шума, и низкое влияние воздействия пыли. Серия QH взаимозаменяема с серией HG. Так как серии QH и HG используют идентичные рельсы, покупателю не надо менять конструкцию, если он желает выбрать серию QH. По этой причине серия QH имеет широкое применение.

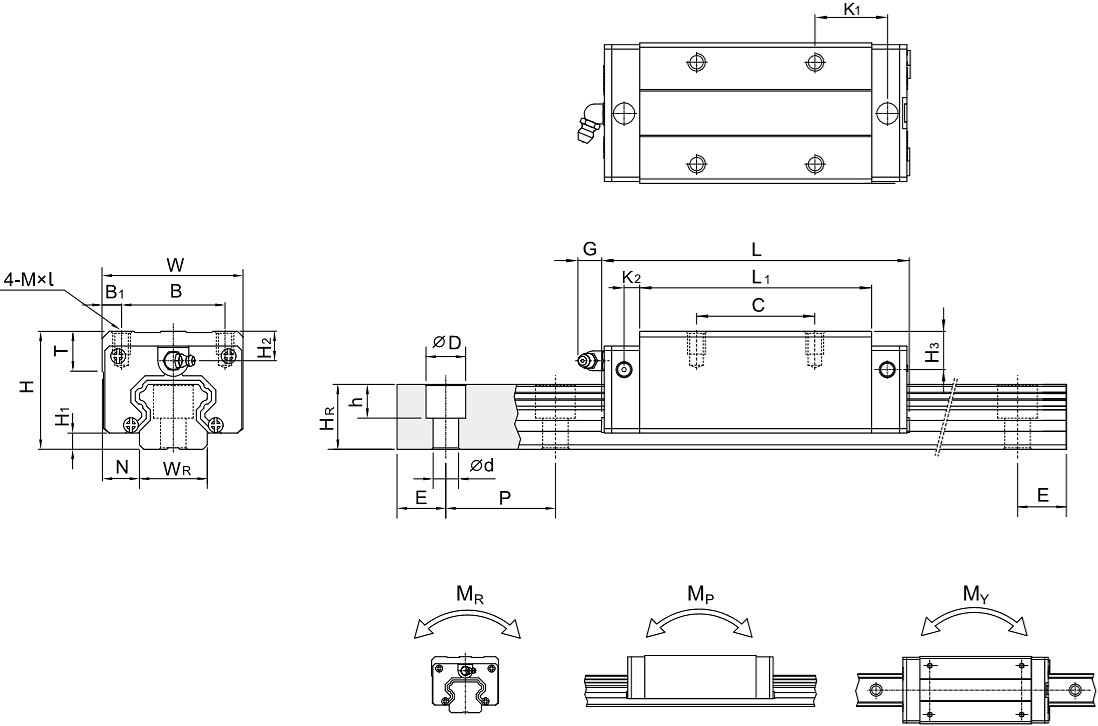

Каретка HIWIN QHH20CAZ0H - чертеж

Модель H H1 N W B B1 C L1 L K1 K2 G Mxl T H2 H3 WR HR D h d P E Крепежный винт (mm) Базовая динамическая нагрузка C(kN) Базовая статическая нагрузка C0(kN) MR(kN-m) MP(kN-m) MY(kN-m) Масса каретки (kg) Масса рельса (kg/m)
QHH20CA 30 4,6 12 44 32 6 36 50,5 76,7 11,75 6 12 M5 x 6 8 6 6 20 17,5 9,5 8,5 6 60 20 M5x16 30 33,86 0,26 0,19 0,19 0,29 2,21
Характеристики
Серия
QH - низкий уровень шума
Тип каретки
QHH (без фланца)
Производитель
HIWIN TECHNOLOGIES
Типоразмер
20
Класс точности
H - высокий
Преднатяг
Z0 - очень легкий
Тип нагрузки
Высокая
Тип крепления
Сверху
Отзывы
Отзывов еще никто не оставлял
Документация
Дополнительная информация

При замене вышедшей из строя каретки, зачастую известна только маркировка вида QH20, так как каретка установлена на станке, а другой информации нет. Данная маркировка расположена на торцевых уплотнениях и указывает только на серию и типоразмер направляющей. Ее будет недостаточно для точного определения конфигурации блока. Расширенное обозначение указано на установочной площадке корпуса каретки.

Варианты обозначений линейного подшипника Hiwin QHH20CAZ0H:

На корпусе: QHH20C, QHH20CA, QHH20CAH

На торцевом уплотнении: QH20

На упаковке: H20C

Существует несколько альтернативных способов уточнить модификацию, не снимая блок с рельса. Применяются они в зависимости от удобства.

  1. Если перемещаемая плита установлена на четырех каретках (по две на каждом рельсе), то можно выкрутить крепежные винты из любой каретки и выкатить ее по рельсу из-под плиты. Так станет доступна маркировка на корпусе.
  2. Снять основные размеры: высота в сборе с рельсом (H), ширина (W), длина стального корпуса (L1).
  3. Сфотографировать каретку с разных ракурсов и прислать нам. Специалист запросит уточнения, необходимые для подбора.

Класс предварительного натяга каретки (Z0, ZA, ZB), а в некоторых случаях и класс точности (C, H, P, SP, UP) не указывается на корпусе, и визуально определить их не получится. Эти характеристики следует подбирать исходя из назначения оборудования.
