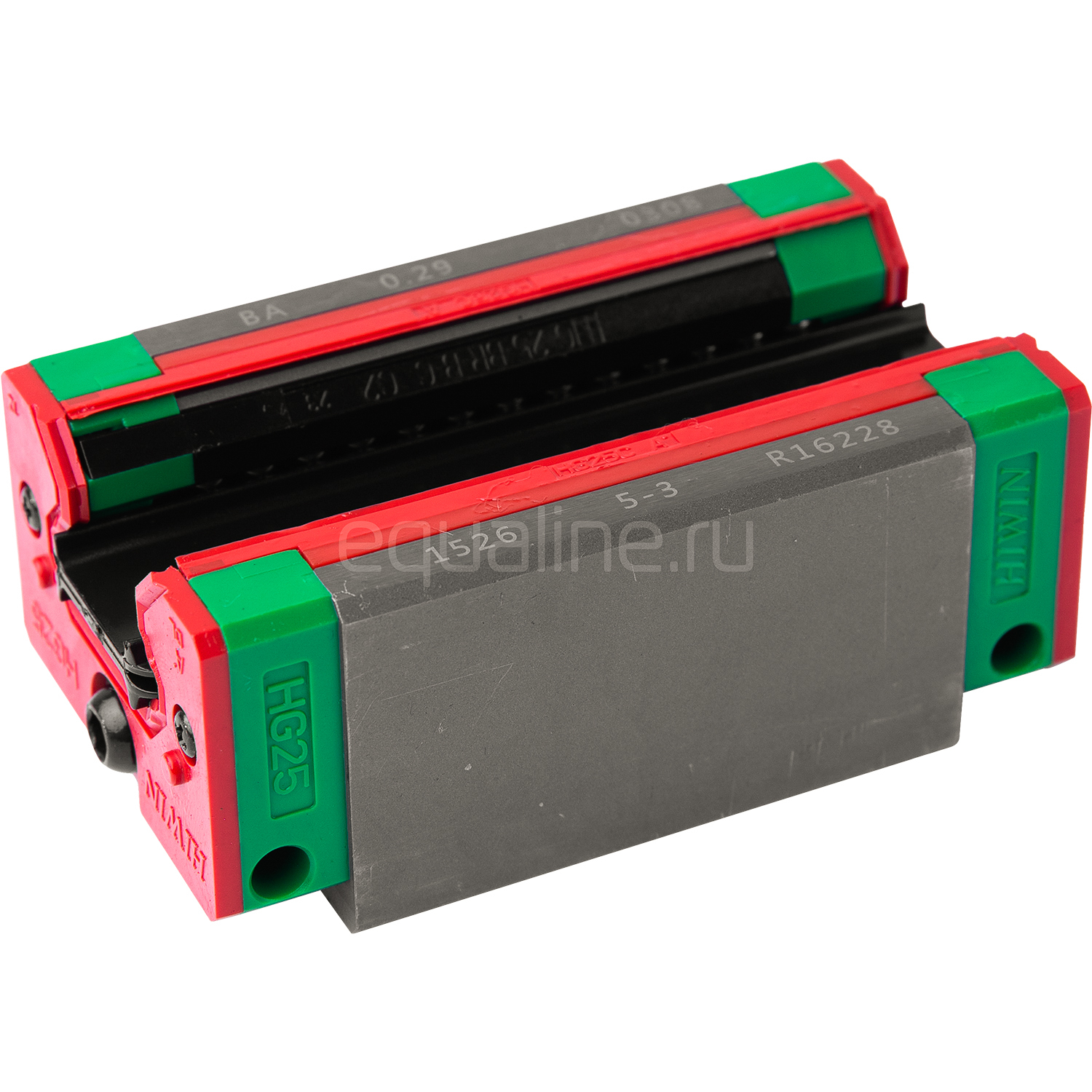

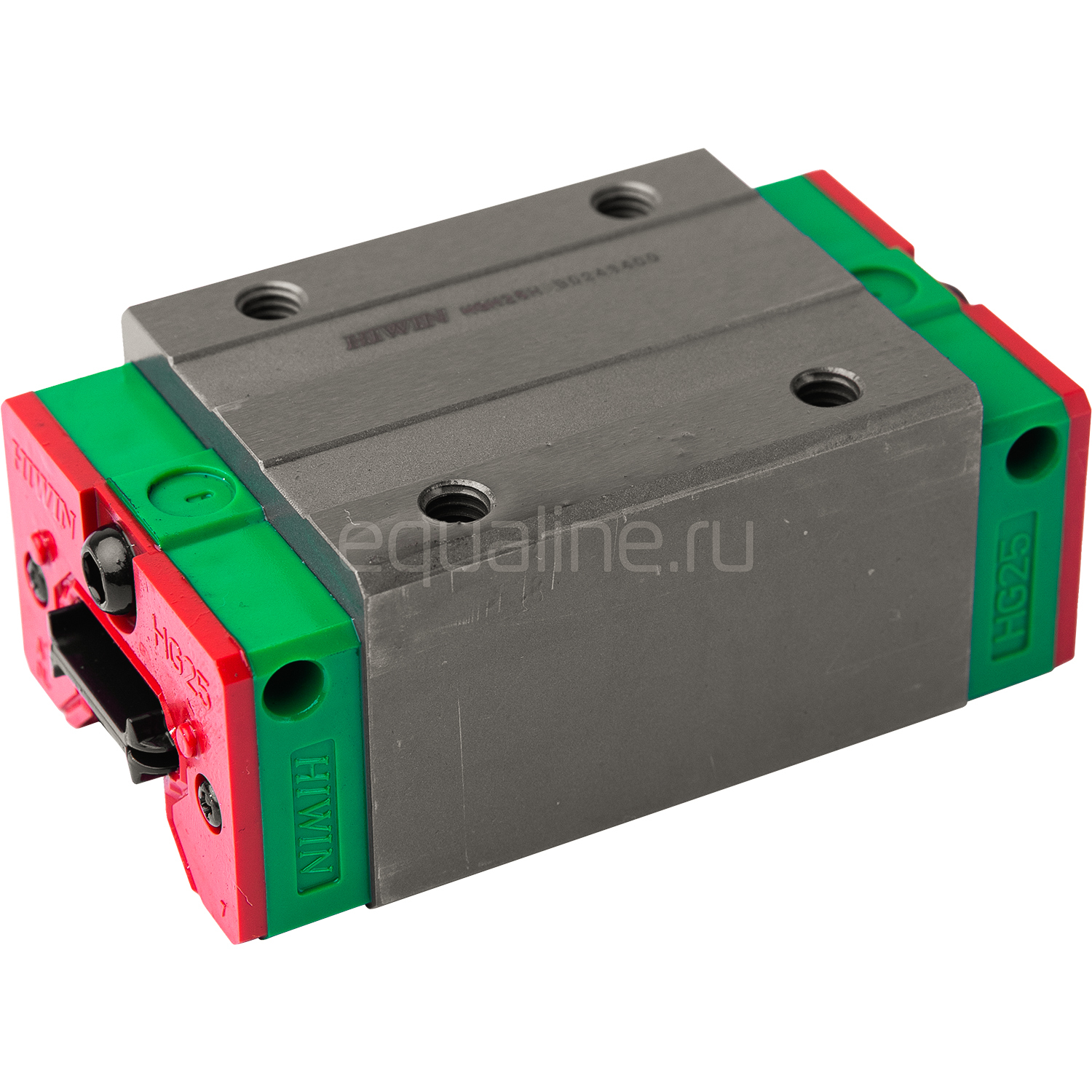

Каретка HIWIN QHH25CAZ0H
В наличии
Работаем только с юр. лицами или ИП i

В нашем интернет-магазине вы сможете оплатить товары только безналичным расчетом — с расчетного счета юридического лица или ИП. Срок оплаты счета – до 3-х рабочих дней. Возможно продление периода оплаты счета, для этого необходимо связаться с менеджером. Продажа товара физическим лицам не осуществляется.

Без фланца, высокого класса точности H, для высоких нагрузок, с сепаратором. Основная область применения: принтеры широкоформатной печати, лазерные граверы.

Расшифровка маркировки каретки серии QH

Маркировка каретки Hiwin серии QH

Описание
Характеристики
Оплата
Доставка
Документация
Дополнительная информация
Описание

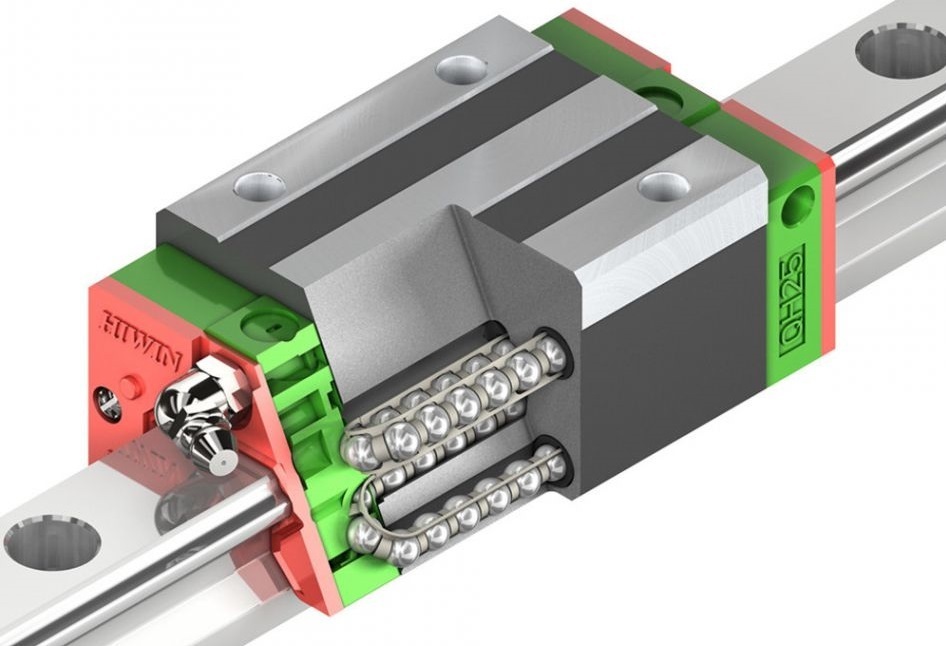

Серия QH с технологией SynchMotionTM обладает всеми преимуществами серии HG. При использовании технологии SynchMotionTM тела качения расположены между элементами системы SynchMotionTM для улучшения циркуляции. Это устраняет контакт между телами качения, и радикально снижает уровень шума. Конструкция представляет собой сгруппированные пустые кольцеобразные элементы, облегчающие смазку системы. Благодаря специальному дизайну смазка располагается и циркулирует в элементах системы (кольцах). Поэтому снижается частота пополнения смазки. Когда каретка начинает движение, элементы качения начинают перемещаться последовательно и остаются обособленными, чтобы предотвратить контакт друг с другом, таким образом сохраняя кинетическую энергию элементов экстримально устойчивой, эффективно снижая сопротивление качению.  Исходя из этого, направляющие серии QH нашли применение в high-tech индустрии, где требуются: высокая скорость, низкий уровень шума, и низкое влияние воздействия пыли. Серия QH взаимозаменяема с серией HG. Так как серии QH и HG используют идентичные рельсы, покупателю не надо менять конструкцию, если он желает выбрать серию QH. По этой причине серия QH имеет широкое применение.

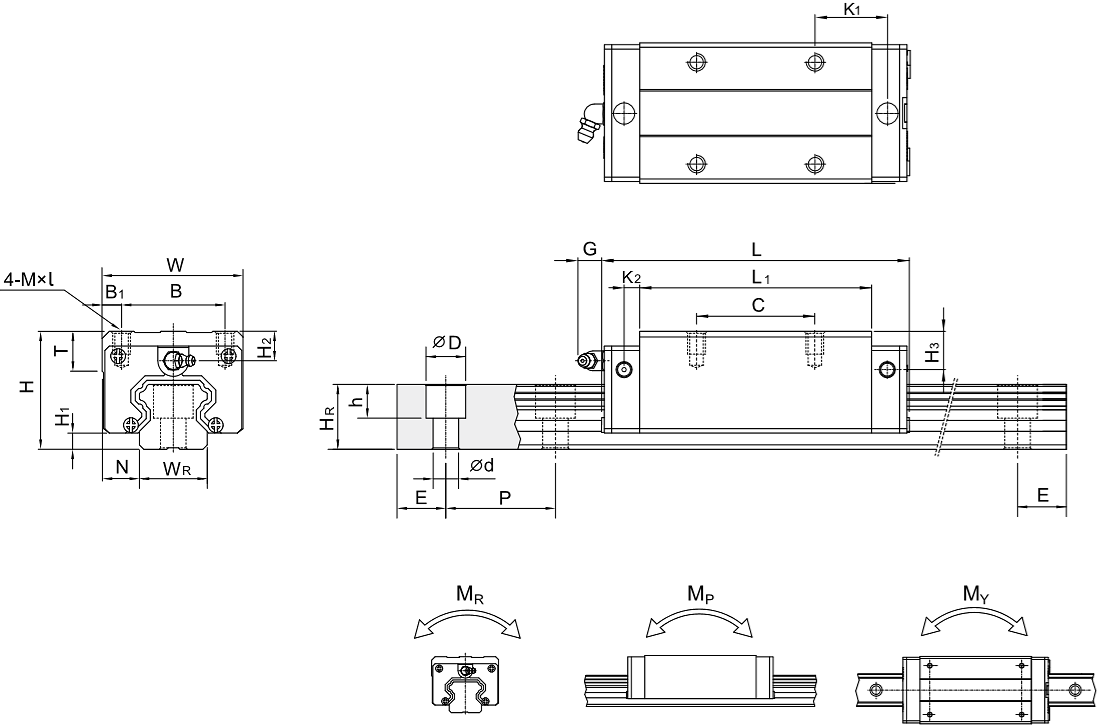

Каретка HIWIN QHH25CAZ0H - чертеж

Модель H H1 N W B B1 C L1 L K1 K2 G Mxl T H2 H3 WR HR D h d P E Крепежный винт (mm) Базовая динамическая нагрузка C(kN) Базовая статическая нагрузка C0(kN) MR(kN-m) MP(kN-m) MY(kN-m) Масса каретки (kg) Масса рельса (kg/m)
QHH25CA 40 5,5 12,5 48 35 6,5 35 58 83,4 15,7 6 12 M6 x8 8 10 9 23 22 11 9 7 60 20 M6x20 41,9 48,75 0,39 0,31 0,31 0,5 3,21
Характеристики
Производитель
Hiwin Technologies
Серия
QH - низкий уровень шума
Тип каретки
QHH (без фланца)
Типоразмер
25
Класс точности
H - высокий
Преднатяг
Z0 - очень легкий
Тип нагрузки
Высокая
Тип крепления
Сверху
Оплата

В нашем интернет-магазине вы сможете оплатить товары только безналичным расчетом — с расчетного счета юридического лица или ИП. Срок оплаты счета – до 3 дней. Возможно продление периода оплаты счета, для этого необходимо связаться с менеджером.

Продажа товара осуществляется только юридическим лицам или ИП.

Доставка

Доставка по России выполняется транспортными компаниями.

Мы сами бесплатно отвозим заказы на терминалы отправки следующих ТК: Деловые линии, ПЭК, КИТ, Байкал-Сервис.

При выборе службы доставки СДЭК, в стоимость перевозки, также, будет включен забор груза с нашего склада.

Вы можете самостоятельно заказать доставку товара по России транспортной компанией, не входящей в наш перечень. В таком случае, груз выдается курьеру при наличии оригинала правильно оформленной транспортной накладной (экспедиторской расписки).

Стоимость доставки заказа вы можете рассчитать на официальных сайтах перевозчиков либо запросить примерный расчет у менеджера интернет-магазина.

Все расходы на доставку заказа, включая дополнительные услуги транспортной компании, оплачивает покупатель, если иное не согласовано с интернет-магазином.

Документация
Дополнительная информация

При замене вышедшей из строя каретки, зачастую известна только маркировка вида QH25, так как каретка установлена на станке, а другой информации нет. Данная маркировка расположена на торцевых уплотнениях и указывает только на серию и типоразмер направляющей. Ее будет недостаточно для точного определения конфигурации блока. Расширенное обозначение указано на установочной площадке корпуса каретки.

Варианты обозначений линейного подшипника Hiwin QHH25CAZ0H:

На корпусе: QHH25C, QHH25CA, QHH25CAH

На торцевом уплотнении: QH25

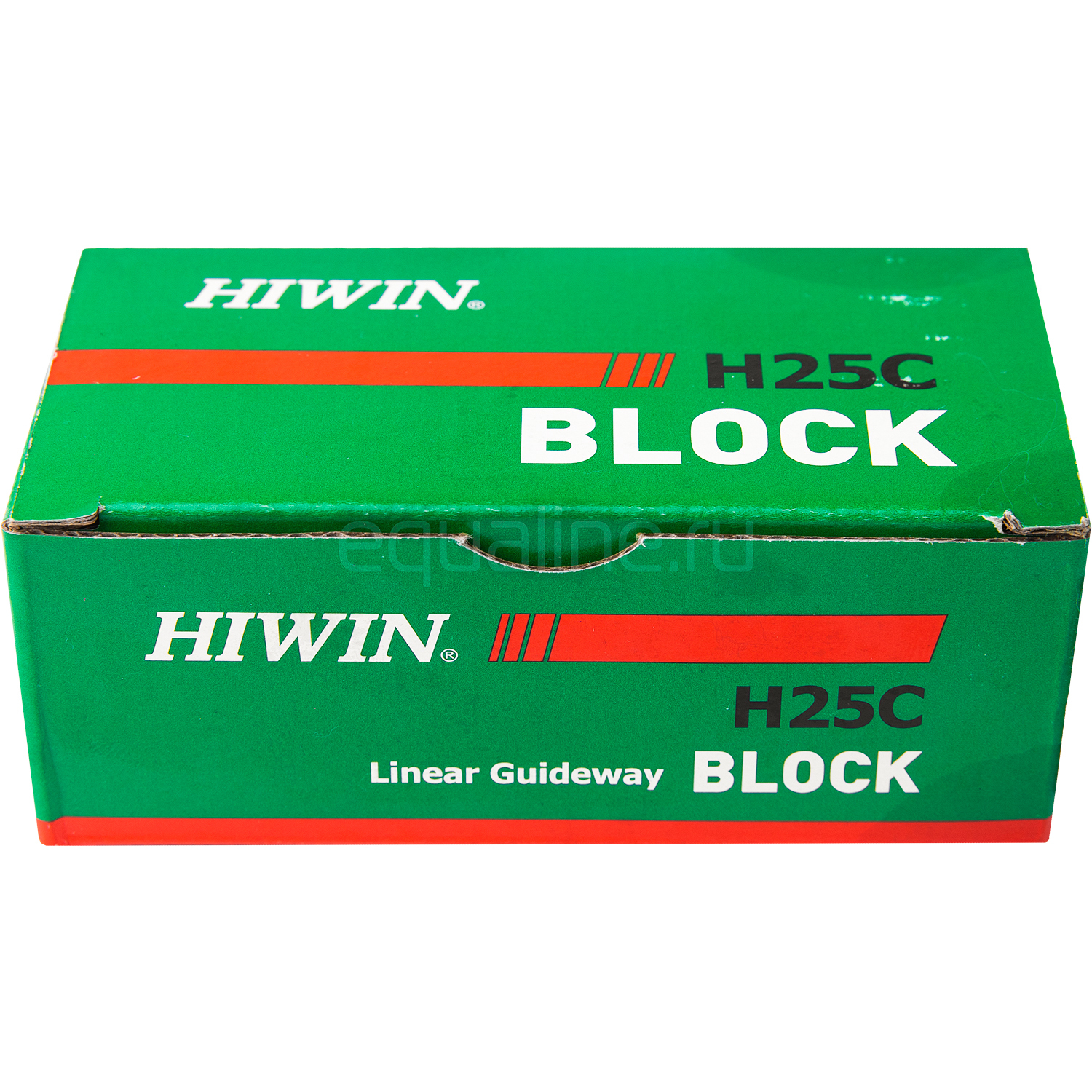

На упаковке: H25C

Существует несколько альтернативных способов уточнить модификацию, не снимая блок с рельса. Применяются они в зависимости от удобства.

  1. Если перемещаемая плита установлена на четырех каретках (по две на каждом рельсе), то можно выкрутить крепежные винты из любой каретки и выкатить ее по рельсу из-под плиты. Так станет доступна маркировка на корпусе.
  2. Снять основные размеры: высота в сборе с рельсом (H), ширина (W), длина стального корпуса (L1).
  3. Сфотографировать каретку с разных ракурсов и прислать нам. Специалист запросит уточнения, необходимые для подбора.

Класс предварительного натяга каретки (Z0, ZA, ZB), а в некоторых случаях и класс точности (C, H, P, SP, UP) не указывается на корпусе, и визуально определить их не получится. Эти характеристики следует подбирать исходя из назначения оборудования.
