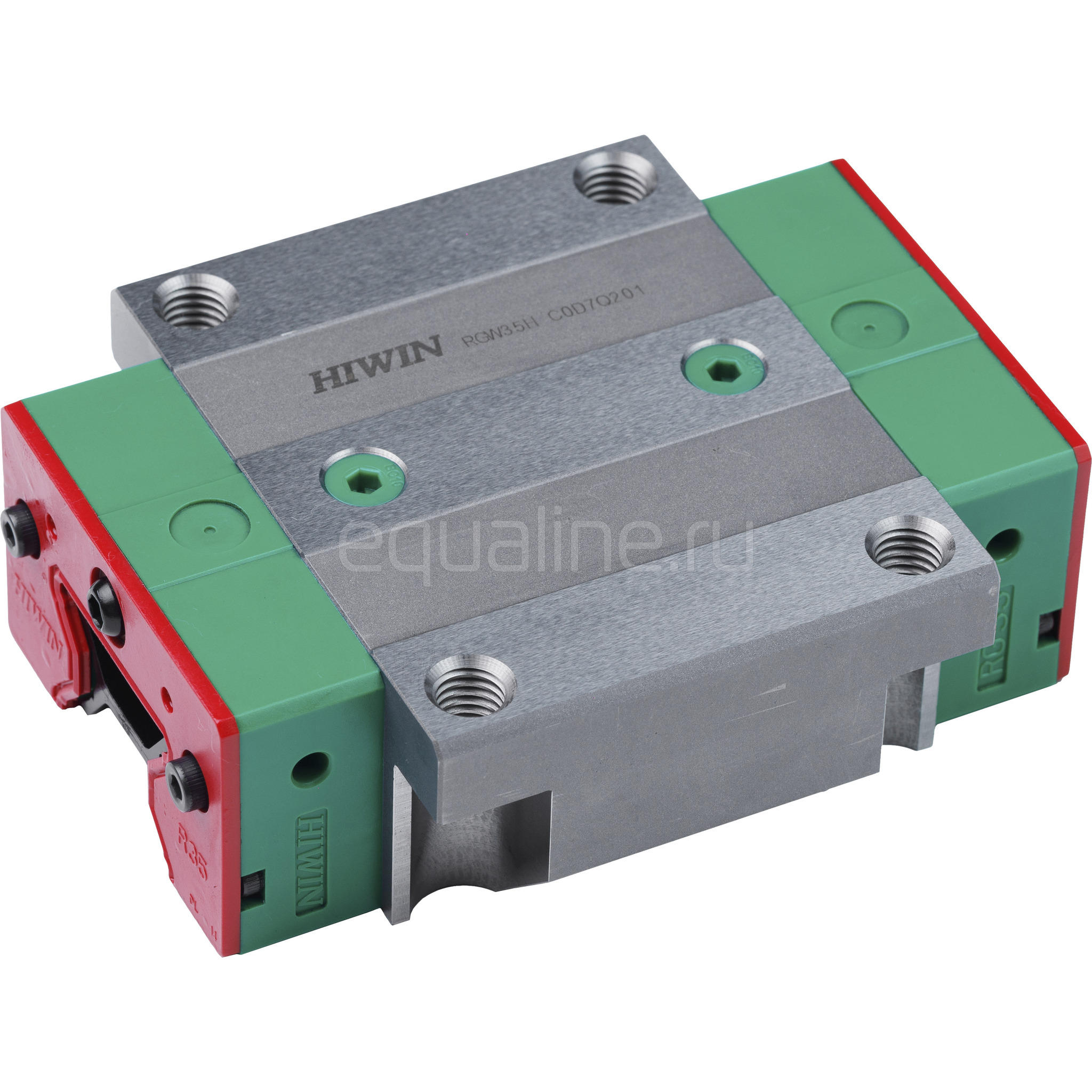

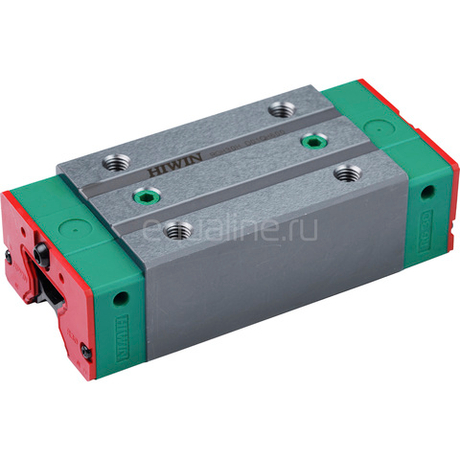

Каретка HIWIN RGW25CCZAH
Под заказ
Работаем только с юр. лицами или ИП i

В нашем интернет-магазине вы сможете оплатить товары только безналичным расчетом — с расчетного счета юридического лица или ИП. Срок оплаты счета – до 3-х рабочих дней. Возможно продление периода оплаты счета, для этого необходимо связаться с менеджером. Продажа товара физическим лицам не осуществляется.

Роликовая, с фланцем, высокого класса точности H, для высоких нагрузок. Основная область применения: станки с ЧПУ и обрабатывающие центры.

Расшифровка маркировки каретки серии RG

Расшифровка маркировки каретки Hiwin серии RG

Описание
Характеристики
Оплата
Доставка
Документация
Дополнительная информация
Описание

Модели серии RG обладают сверхвысокой жёсткостью и грузоподъёмностью. Угол контакта составляет 45 градусов. Благодаря линейной рабочей поверхности соприкосновения минимизируется деформация из-за воспринимаемых нагрузок и достигается очень высокая жёсткость и грузоподъёмность во всех 4-х направлениях действия нагрузки. Линейные направляющие серии RG обеспечивают высокую производительность в особо точном производстве и имеют большой ресурс.

Каретка HIWIN RGW25CCZAH - чертеж

Модель H H1 N W B B1 C C1 L1 L K1 K2 G M T T1 H2 H3 WR HR D h d P E Крепежный винт (mm) Базовая динамическая нагрузка C(kN) Базовая статическая нагрузка C0(kN) MR(kN-m) MP(kN-m) MY(kN-m) Масса каретки (kg) Масса рельса (kg/m)
RGW25CC 36 5,5 23,5 70 57 6,5 45 40 64,5 97,9 15,75 7,25 12 M8 9,5 10 6,2 6 23 23,6 11 9 7 30 20 M6x20 27,7 57,1 0,758 0,605 0,605 0,72 3,08
Характеристики
Производитель
Hiwin Technologies
Серия
RG - роликовые, грузоподъемные
Тип каретки
RGW (с фланцем)
Типоразмер
25
Класс точности
H - высокий
Преднатяг
ZA - средний
Тип нагрузки
Высокая
Тип крепления
Сверху или снизу
Оплата

В нашем интернет-магазине вы сможете оплатить товары только безналичным расчетом — с расчетного счета юридического лица или ИП. Срок оплаты счета – до 3 дней. Возможно продление периода оплаты счета, для этого необходимо связаться с менеджером.

Продажа товара осуществляется только юридическим лицам или ИП.

Доставка

Доставка по России выполняется транспортными компаниями.

Мы сами бесплатно отвозим заказы на терминалы отправки следующих ТК: Деловые линии, ПЭК, КИТ, Байкал-Сервис.

При выборе службы доставки СДЭК, в стоимость перевозки, также, будет включен забор груза с нашего склада.

Вы можете самостоятельно заказать доставку товара по России транспортной компанией, не входящей в наш перечень. В таком случае, груз выдается курьеру при наличии оригинала правильно оформленной транспортной накладной (экспедиторской расписки).

Стоимость доставки заказа вы можете рассчитать на официальных сайтах перевозчиков либо запросить примерный расчет у менеджера интернет-магазина.

Все расходы на доставку заказа, включая дополнительные услуги транспортной компании, оплачивает покупатель, если иное не согласовано с интернет-магазином.

Документация
Дополнительная информация

При замене вышедшей из строя каретки, зачастую известна только маркировка вида RG25, так как каретка установлена на станке, а другой информации нет. Данная маркировка расположена на торцевых уплотнениях и указывает только на серию и типоразмер направляющей. Ее будет недостаточно для точного определения конфигурации блока. Расширенное обозначение указано на установочной площадке корпуса каретки.

Варианты обозначений линейного подшипника Hiwin RGW25CCZAH:

На корпусе: RGW25C, RGW25CC, RGW25CCH

На торцевом уплотнении: RG25

На упаковке: W25C

Существует несколько альтернативных способов уточнить модификацию, не снимая блок с рельса. Применяются они в зависимости от удобства.

  1. Если перемещаемая плита установлена на четырех каретках (по две на каждом рельсе), то можно выкрутить крепежные винты из любой каретки и выкатить ее по рельсу из-под плиты. Так станет доступна маркировка на корпусе.
  2. Снять основные размеры: высота в сборе с рельсом (H), ширина (W), длина стального корпуса (L1).
  3. Сфотографировать каретку с разных ракурсов и прислать нам. Специалист запросит уточнения, необходимые для подбора.

Класс предварительного натяга каретки (Z0, ZA, ZB), а в некоторых случаях и класс точности (C, H, P, SP, UP) не указывается на корпусе, и визуально определить их не получится. Эти характеристики следует подбирать исходя из назначения оборудования.
