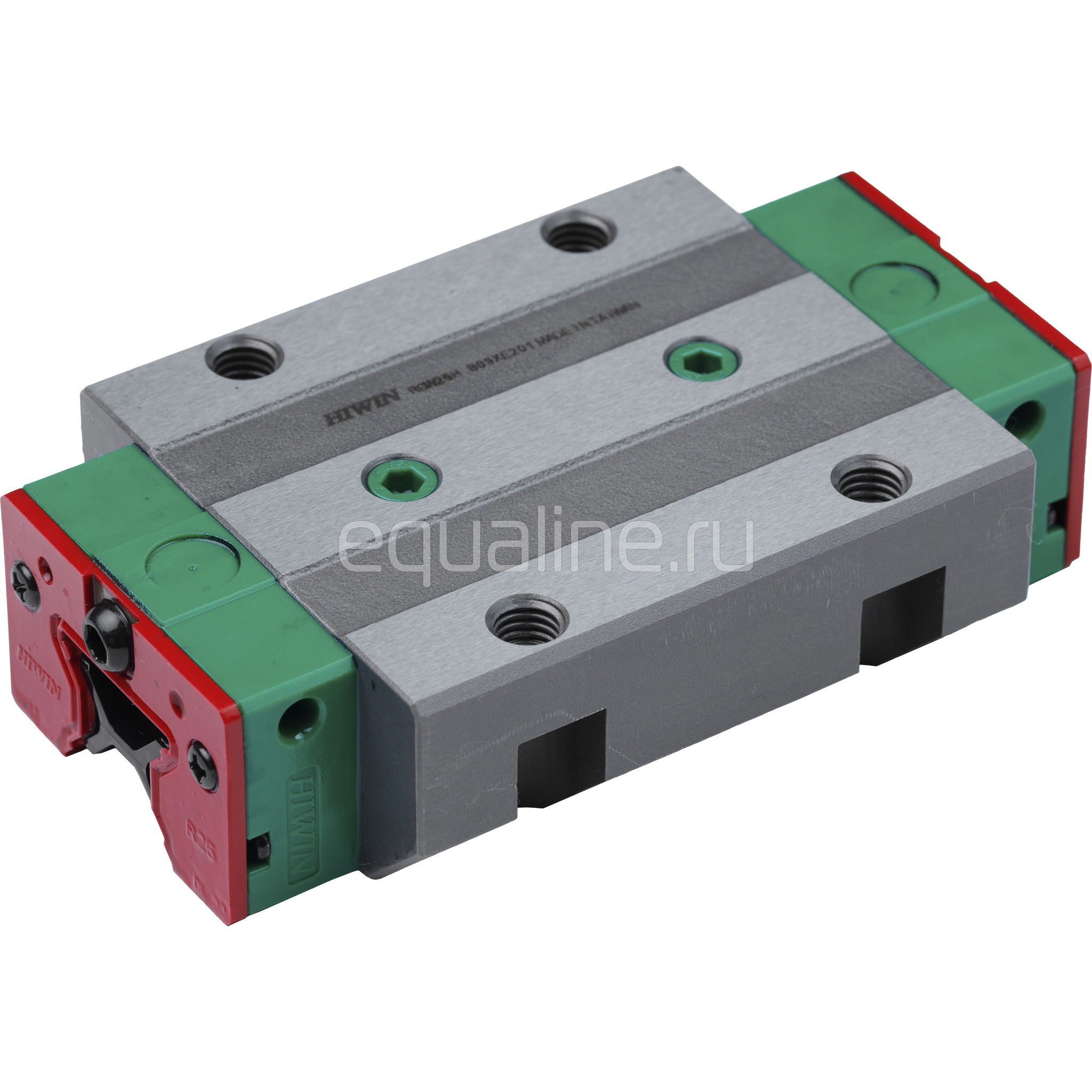

Модели серии RG обладают сверхвысокой жёсткостью и грузоподъёмностью. Угол контакта составляет 45 градусов. Благодаря линейной рабочей поверхности соприкосновения минимизируется деформация из-за воспринимаемых нагрузок и достигается очень высокая жёсткость и грузоподъёмность во всех 4-х направлениях действия нагрузки. Линейные направляющие серии RG обеспечивают высокую производительность в особо точном производстве и имеют большой ресурс.

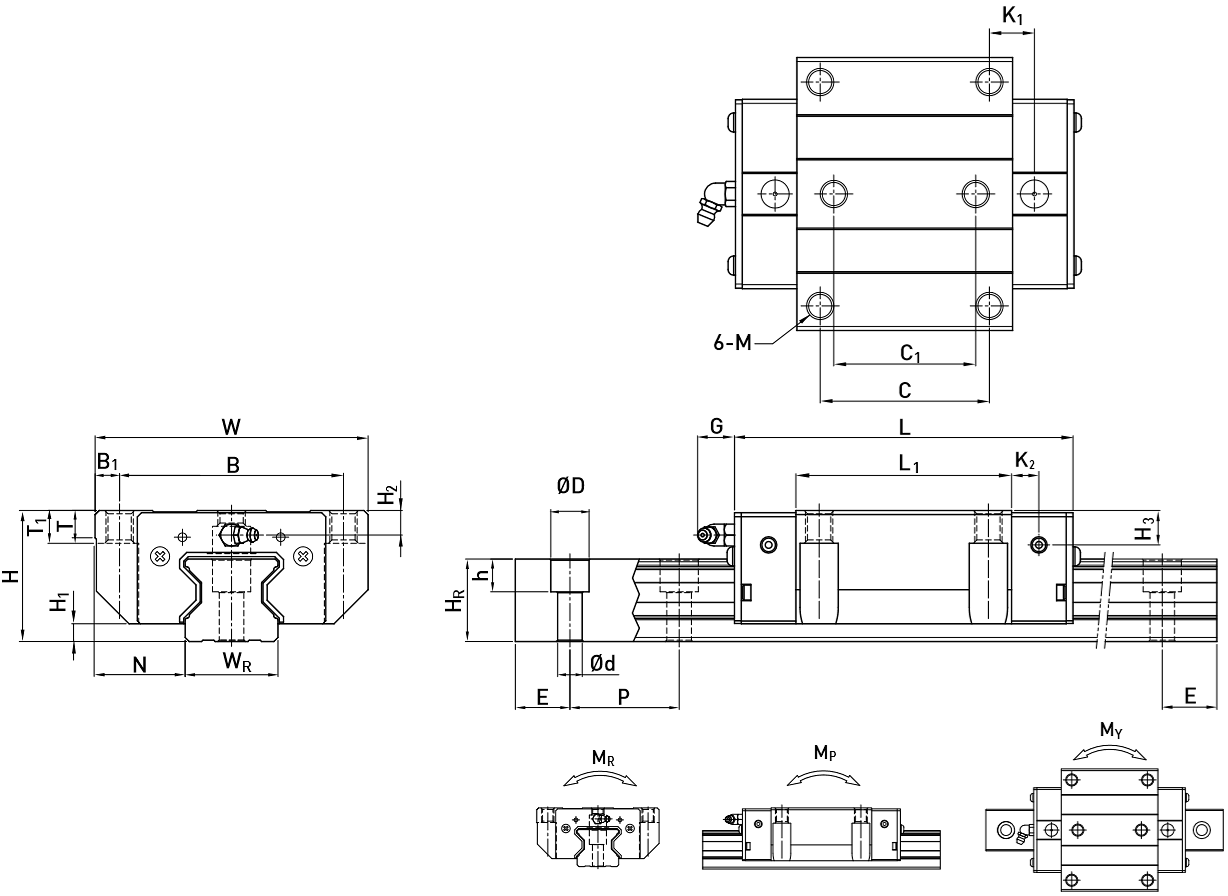

| Модель | H | H1 | N | W | B | B1 | C | C1 | L1 | L | K1 | K2 | G | M | T | T1 | H2 | H3 | WR | HR | D | h | d | P | E | Крепежный винт (mm) | Базовая динамическая нагрузка C(kN) | Базовая статическая нагрузка C0(kN) | MR(kN-m) | MP(kN-m) | MY(kN-m) | Масса каретки (kg) | Масса рельса (kg/m) |
| RGW55HC | 70 | 10 | 43,5 | 140 | 116 | 12 | 95 | 70 | 173,8 | 232 | 51,9 | 12,5 | 12,9 | M14 | 16 | 17 | 12 | 17,5 | 53 | 44 | 23 | 20 | 16 | 60 | 30 | M14x45 | 167,8 | 348 | 11,15 | 10,25 | 10,25 | 7,61 | 13,98 |
При замене вышедшей из строя каретки, зачастую известна только маркировка вида RG55, так как каретка установлена на станке, а другой информации нет. Данная маркировка расположена на торцевых уплотнениях и указывает только на серию и типоразмер направляющей. Ее будет недостаточно для точного определения конфигурации блока. Расширенное обозначение указано на установочной площадке корпуса каретки.

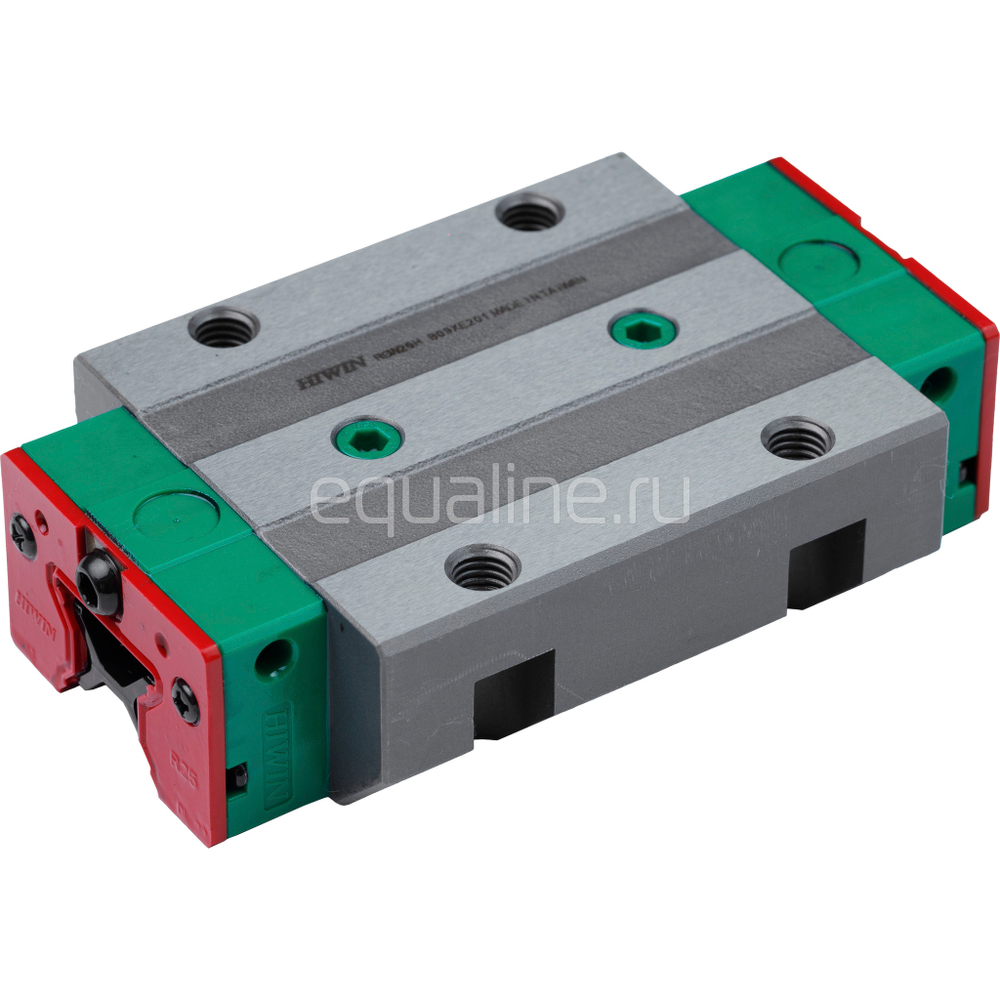

Варианты обозначений линейного подшипника Hiwin RGW55HCZAH:
На корпусе: RGW55H, RGW55HC, RGW55HCH
На торцевом уплотнении: RG55
На упаковке: W55H
Существует несколько альтернативных способов уточнить модификацию, не снимая блок с рельса. Применяются они в зависимости от удобства.
- Если перемещаемая плита установлена на четырех каретках (по две на каждом рельсе), то можно выкрутить крепежные винты из любой каретки и выкатить ее по рельсу из-под плиты. Так станет доступна маркировка на корпусе.
- Снять основные размеры: высота в сборе с рельсом (H), ширина (W), длина стального корпуса (L1).
- Сфотографировать каретку с разных ракурсов и прислать нам. Специалист запросит уточнения, необходимые для подбора.
Класс предварительного натяга каретки (Z0, ZA, ZB), а в некоторых случаях и класс точности (C, H, P, SP, UP) не указывается на корпусе, и визуально определить их не получится. Эти характеристики следует подбирать исходя из назначения оборудования.
Hiwin Technologies Corp. - это тайваньская компания, которая специализируется на производстве и разработке высокоточных систем линейного перемещения. Компания была основана в 1989 году и с тех пор стала одним из ведущих производителей линейных направляющих, шарико-винтовых передач, линейных двигателей и других продуктов для промышленности.
Hiwin имеет более 30 лет опыта в проектировании и производстве инновационных продуктов для промышленной автоматизации, робототехники, медицинского оборудования, полупроводниковой промышленности и других отраслей. Компания работает по всему миру и имеет филиалы и представительства в Германии, Швейцарии, Корее, Японии, Чехии, Китае, США, Франции, Израиле, Италии, Сингапуре.
Компания Hiwin Technologies придерживается высоких стандартов производства и сертифицирована по международным стандартам качества ISO 9001 и ISO 14001.
