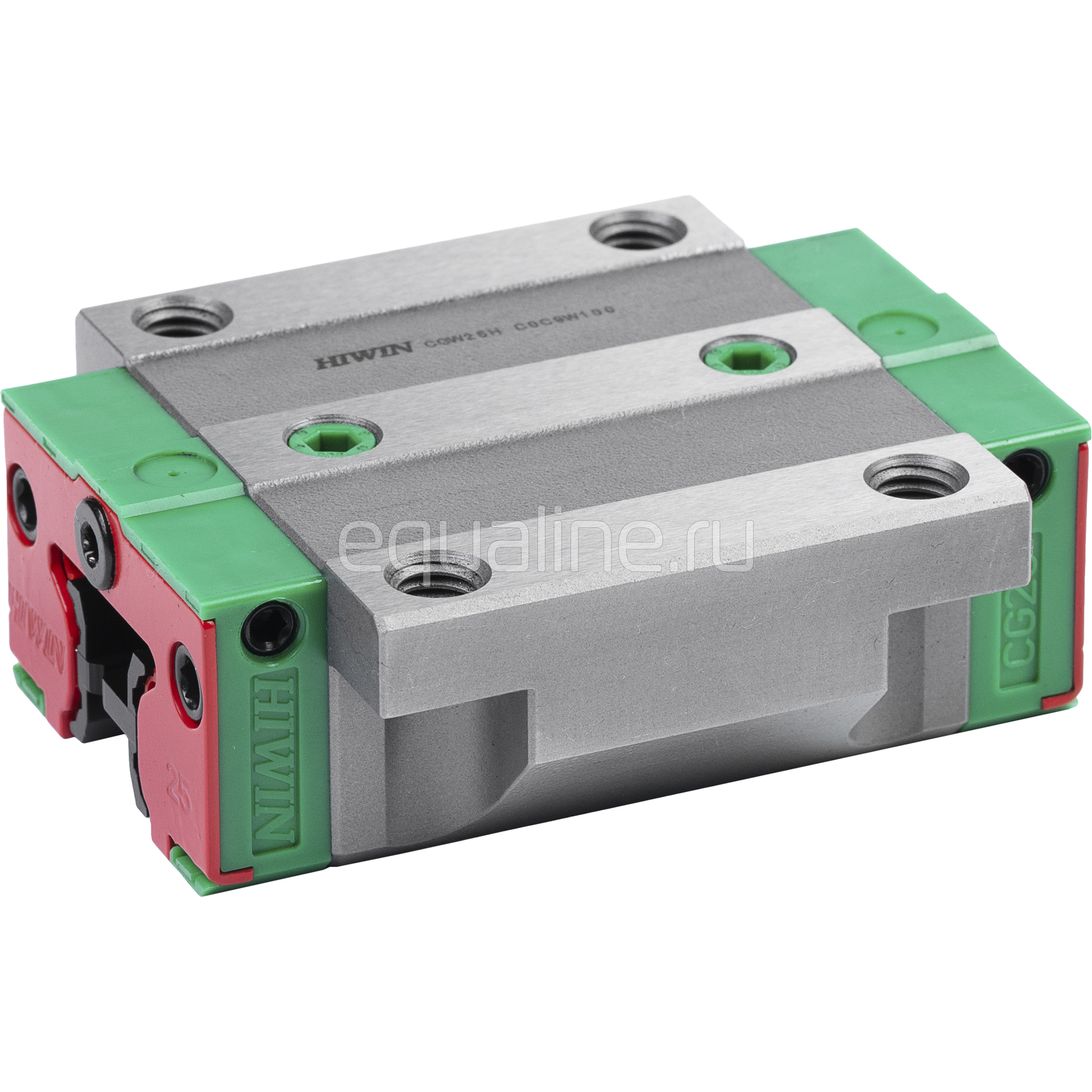

Новая конструкция направляющих благодаря увеличенному рычагу позволяет значительно повысить жесткость системы без увеличения габаритных размеров. Использование ленты обеспечивает лучшую защиту, чем стандартные пластиковые заглушки. Направляющая CG имеет профиль рельса аналогичный дорогим европейским брендам, а стоимость равную серии HG того же типоразмера. Они выполнены по единому стандарту типоразмеров, поэтому полностью взаимозаменяемы с направляющими многих других производителей.

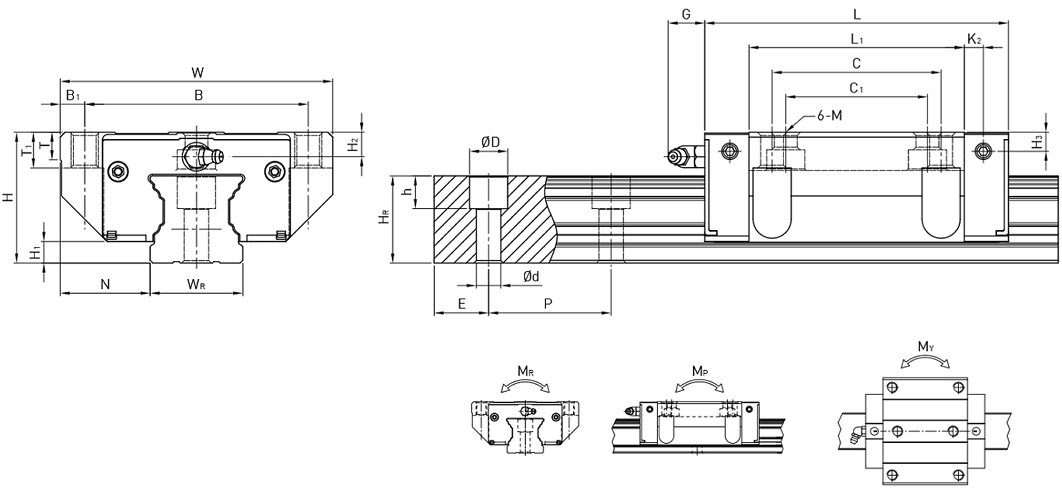

| Модель | H | H1 | N | W | B | B1 | C | C1 | L1 | L | G | K2 | T | T1 | H2 | H3 | M | WR | HR | D | h | d | P | E | Крепежный винт (mm) | Базовая динамическая нагрузка C(kN) | Базовая статическая нагрузка C0(kN) | MR(kN-m) | MP(kN-m) | MY(kN-m) | Масса каретки (kg) | Масса рельса (kg/m) |
| CGW30CC | 42 | 7 | 31 | 90 | 72 | 9 | 52 | 44 | 69 | 97.4 | 13 | 8.7 | 10.5 | 12 | 6.7 | 7 | M10 | 28 | 28.35 | 14 | 12 | 9 | 80 | 20 | M8x25 | 46 | 55.19 | 0.95 | 0.7 | 0.7 | 0.9 | 5.1 |

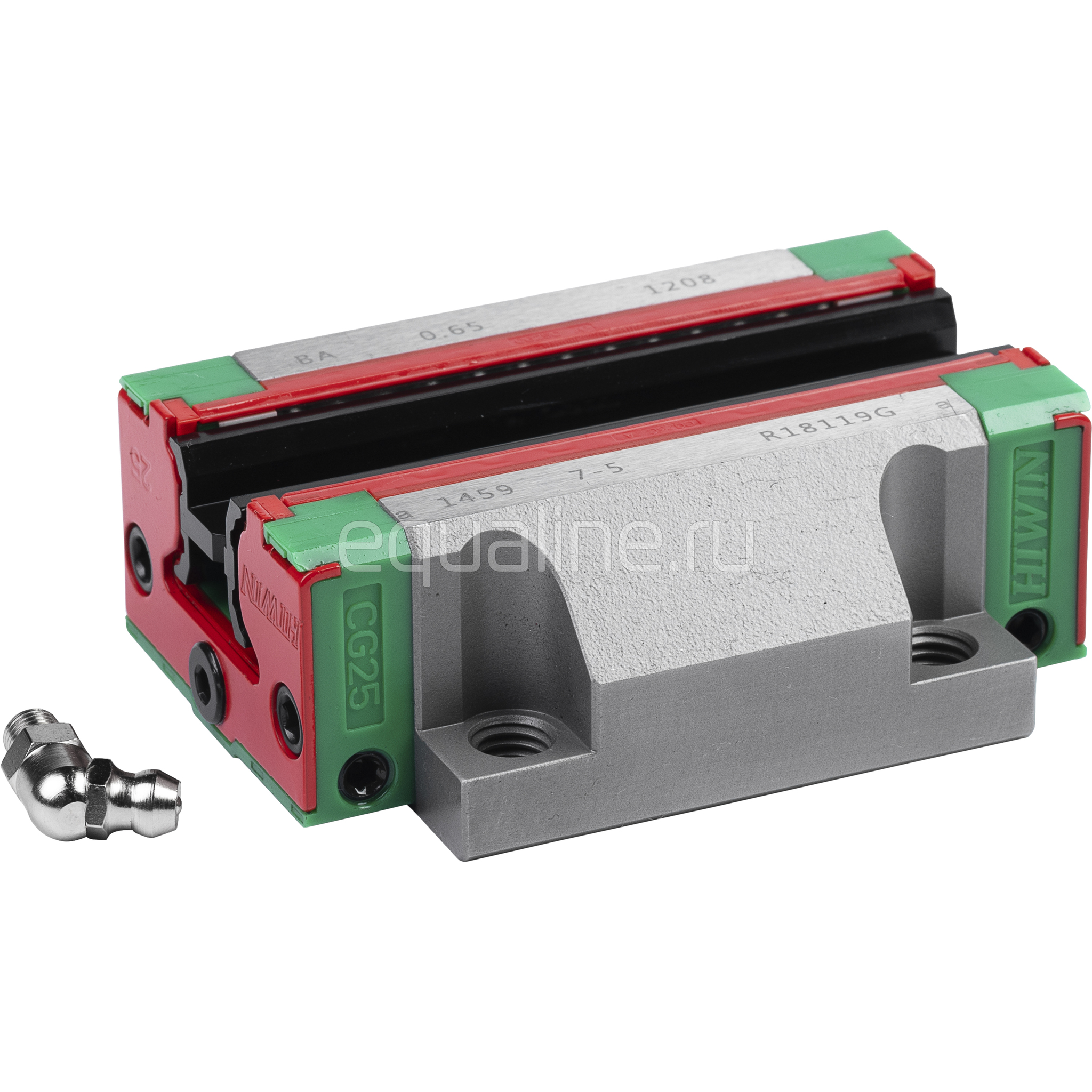

При замене вышедшей из строя каретки, зачастую известна только маркировка вида CG30, так как каретка установлена на станке, а другой информации нет. Данная маркировка расположена на торцевых уплотнениях и указывает только на серию и типоразмер направляющей. Ее будет недостаточно для точного определения конфигурации блока. Расширенное обозначение указано на установочной площадке корпуса каретки.

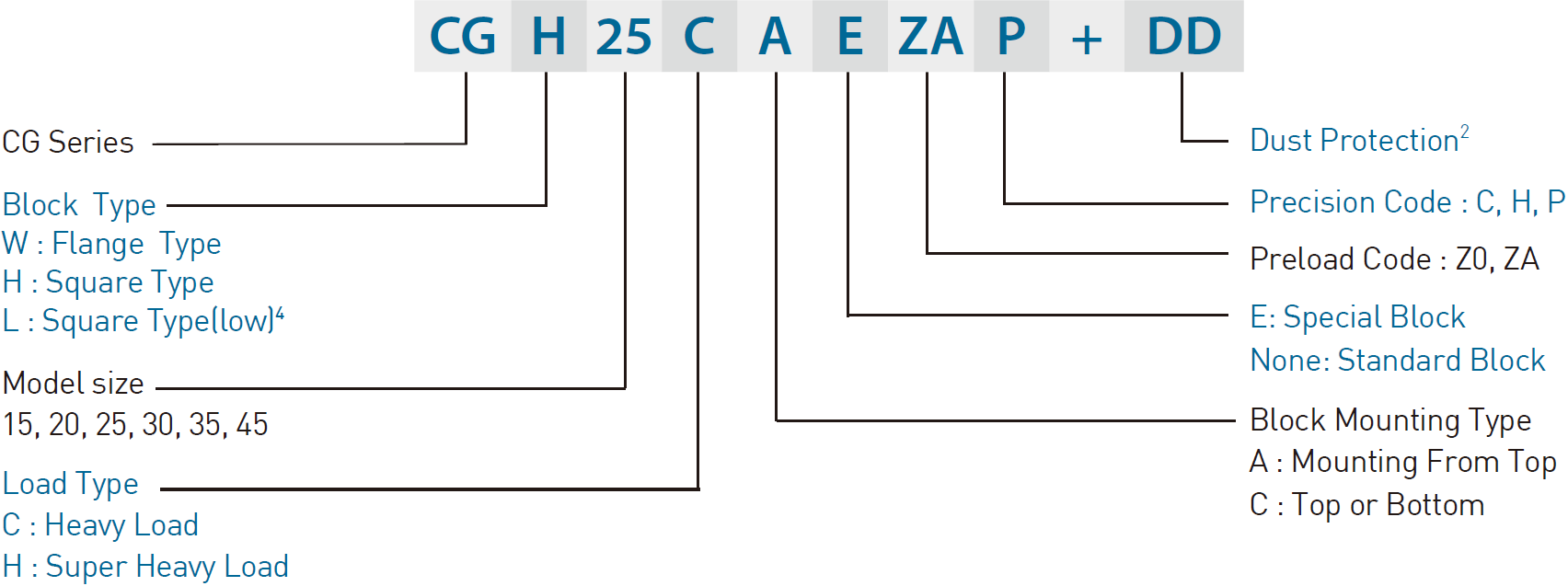

Варианты обозначений линейного подшипника Hiwin CGW30CCZAH:
На корпусе: CGW30C, CGW30CC, CGW30CCH
На торцевом уплотнении: CG30
На упаковке: W30C
Существует несколько альтернативных способов уточнить модификацию, не снимая блок с рельса. Применяются они в зависимости от удобства.
- Если перемещаемая плита установлена на четырех каретках (по две на каждом рельсе), то можно выкрутить крепежные винты из любой каретки и выкатить ее по рельсу из-под плиты. Так станет доступна маркировка на корпусе.
- Снять основные размеры: высота в сборе с рельсом (H), ширина (W), длина стального корпуса (L1).
- Сфотографировать каретку с разных ракурсов и прислать нам. Специалист запросит уточнения, необходимые для подбора.
Класс предварительного натяга каретки (Z0, ZA, ZB), а в некоторых случаях и класс точности (C, H, P, SP, UP) не указывается на корпусе, и визуально определить их не получится. Эти характеристики следует подбирать исходя из назначения оборудования.
Hiwin Technologies Corp. - это тайваньская компания, которая специализируется на производстве и разработке высокоточных систем линейного перемещения. Компания была основана в 1989 году и с тех пор стала одним из ведущих производителей линейных направляющих, шарико-винтовых передач, линейных двигателей и других продуктов для промышленности.
Hiwin имеет более 30 лет опыта в проектировании и производстве инновационных продуктов для промышленной автоматизации, робототехники, медицинского оборудования, полупроводниковой промышленности и других отраслей. Компания работает по всему миру и имеет филиалы и представительства в Германии, Швейцарии, Корее, Японии, Чехии, Китае, США, Франции, Израиле, Италии, Сингапуре.
Компания Hiwin Technologies придерживается высоких стандартов производства и сертифицирована по международным стандартам качества ISO 9001 и ISO 14001.
