Благодаря низкой высоте, направляющие серии EG особенно хорошо подходят для высокоскоростных машин, средств автоматизации и устройств, где пространство ограничено, например, принтеры широкоформатной печати.
| Модель | H | H1 | N | W | B | B1 | C | L1 | L | K1 | K2 | G | Mxl | T | H2 | H3 | WR | HR | D | h | d | P | E | Крепежный винт (mm) | Базовая динамическая нагрузка C(kN) | Базовая статическая нагрузка C0(kN) | MR(kN-m) | MP(kN-m) | MY(kN-m) | Масса каретки (kg) | Масса рельса (kg/m) |
| EGH35SA | 48 | 11 | 18 | 70 | 50 | 10 | - | 45 | 75 | 28,5 | 7 | 12 | M8x12 | 10 | 8,5 | 8,5 | 34 | 27,5 | 14 | 12 | 9 | 80 | 20 | M8x25 | 22,66 | 37,38 | 0,56 | 0,31 | 0,31 | 0,74 | 6,14 |
В нашем интернет-магазине вы сможете оплатить товары только безналичным расчетом — с расчетного счета юридического лица или ИП. Срок оплаты счета – до 3 дней. Возможно продление периода оплаты счета, для этого необходимо связаться с менеджером.
Продажа товара осуществляется только юридическим лицам или ИП.
Доставка по России выполняется транспортными компаниями.
Мы сами бесплатно отвозим заказы на терминалы отправки следующих ТК: Деловые линии, ПЭК, КИТ, Байкал-Сервис.
При выборе службы доставки СДЭК, в стоимость перевозки, также, будет включен забор груза с нашего склада.
Вы можете самостоятельно заказать доставку товара по России транспортной компанией, не входящей в наш перечень. В таком случае, груз выдается курьеру при наличии оригинала правильно оформленной транспортной накладной (экспедиторской расписки).
Стоимость доставки заказа вы можете рассчитать на официальных сайтах перевозчиков либо запросить примерный расчет у менеджера интернет-магазина.
Все расходы на доставку заказа, включая дополнительные услуги транспортной компании, оплачивает покупатель, если иное не согласовано с интернет-магазином.

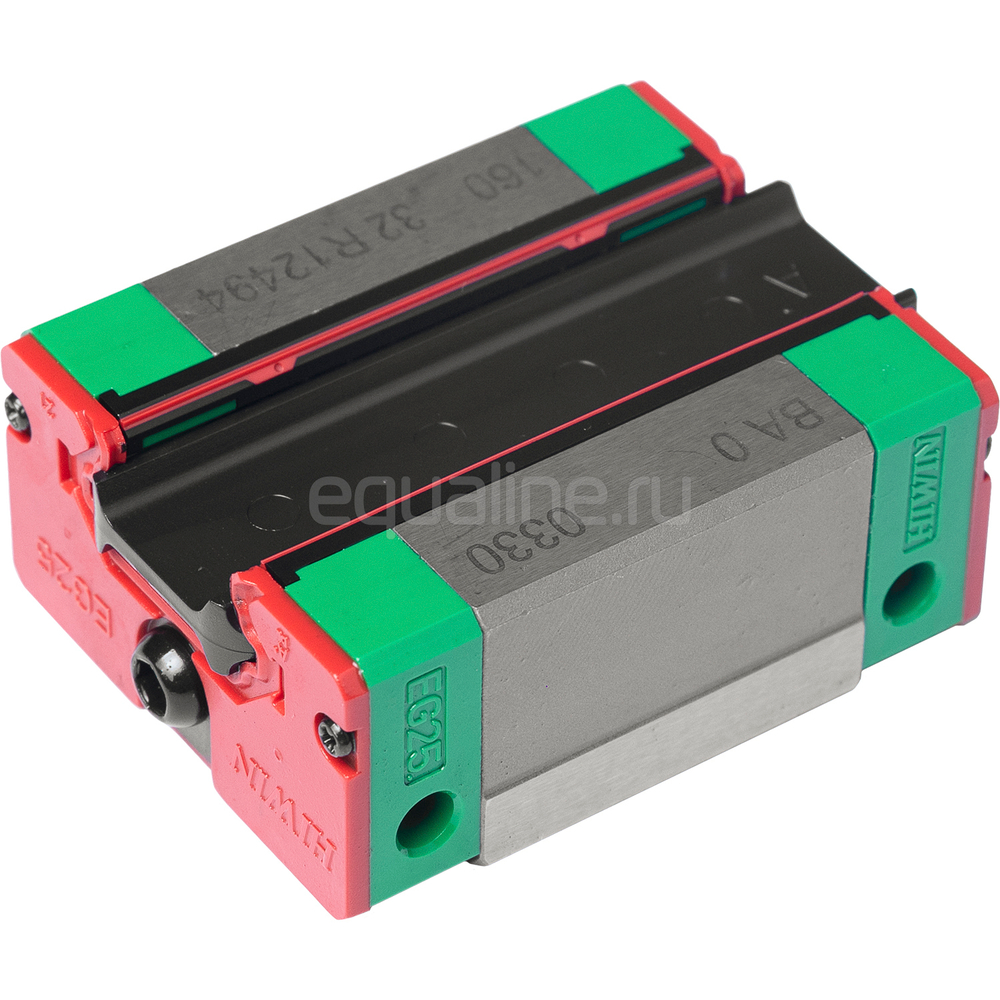

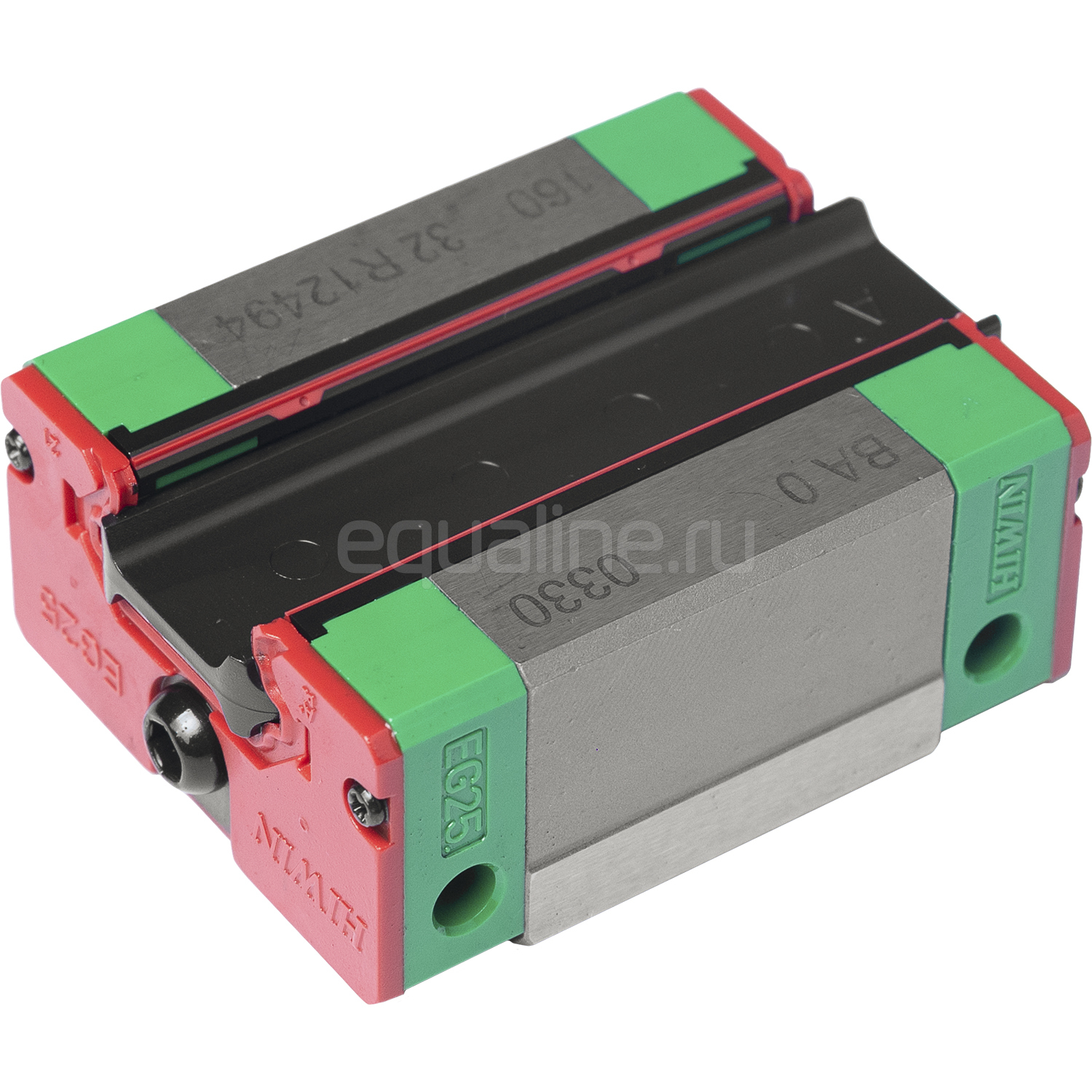

При замене вышедшей из строя каретки, зачастую известна только маркировка вида EG35, так как каретка установлена на станке, а другой информации нет. Данная маркировка расположена на торцевых уплотнениях и указывает только на серию и типоразмер направляющей. Ее будет недостаточно для точного определения конфигурации блока. Расширенное обозначение указано на установочной площадке корпуса каретки.
Варианты обозначений линейного подшипника Hiwin EGH35SAZAH:
На корпусе: EGH35S, EGH35SA, EGH35SAH
На торцевом уплотнении: EG35
На упаковке: H35S
Существует несколько альтернативных способов уточнить модификацию, не снимая блок с рельса. Применяются они в зависимости от удобства.
- Если перемещаемая плита установлена на четырех каретках (по две на каждом рельсе), то можно выкрутить крепежные винты из любой каретки и выкатить ее по рельсу из-под плиты. Так станет доступна маркировка на корпусе.
- Снять основные размеры: высота в сборе с рельсом (H), ширина (W), длина стального корпуса (L1).
- Сфотографировать каретку с разных ракурсов и прислать нам. Специалист запросит уточнения, необходимые для подбора.
Класс предварительного натяга каретки (Z0, ZA, ZB), а в некоторых случаях и класс точности (C, H, P, SP, UP) не указывается на корпусе, и визуально определить их не получится. Эти характеристики следует подбирать исходя из назначения оборудования.
