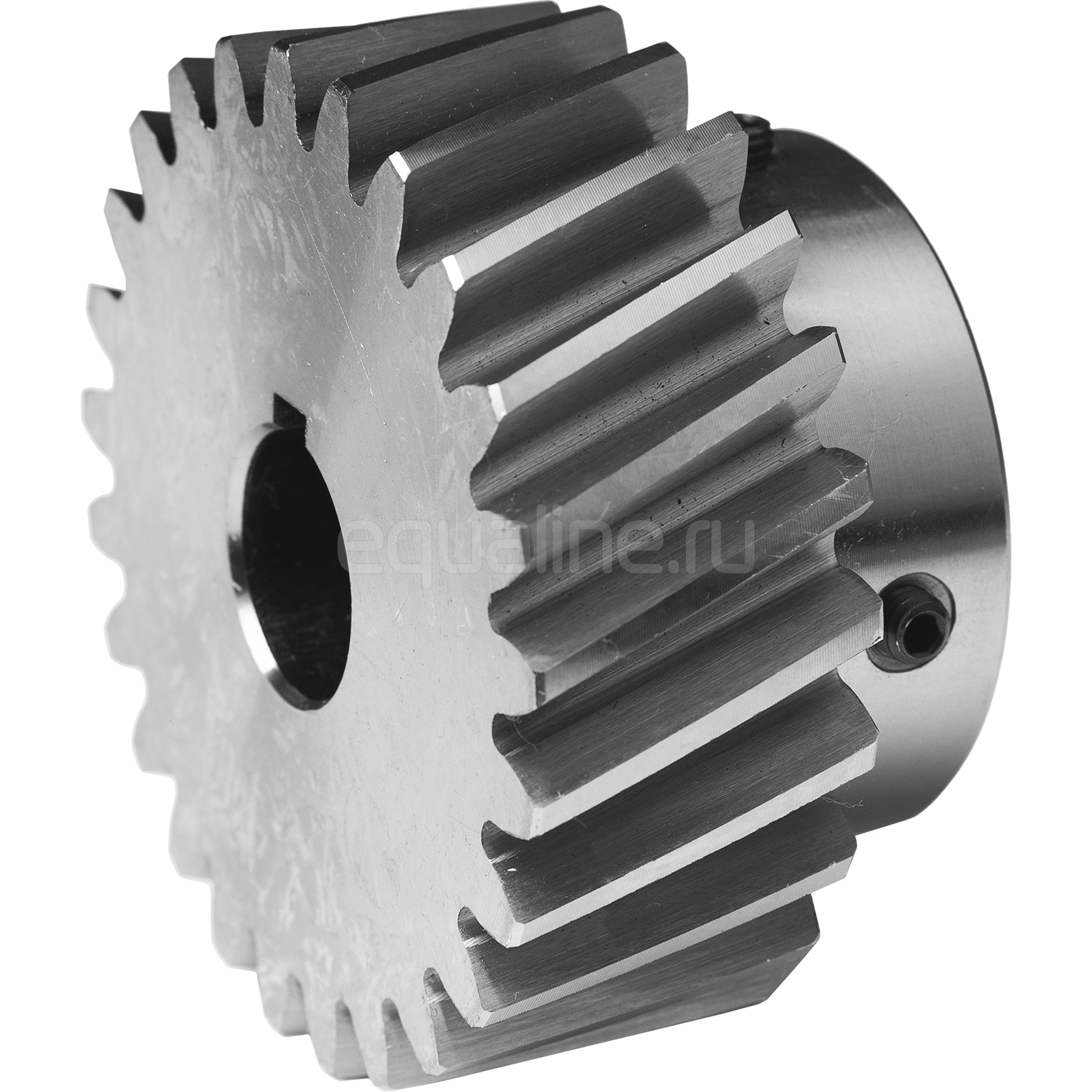

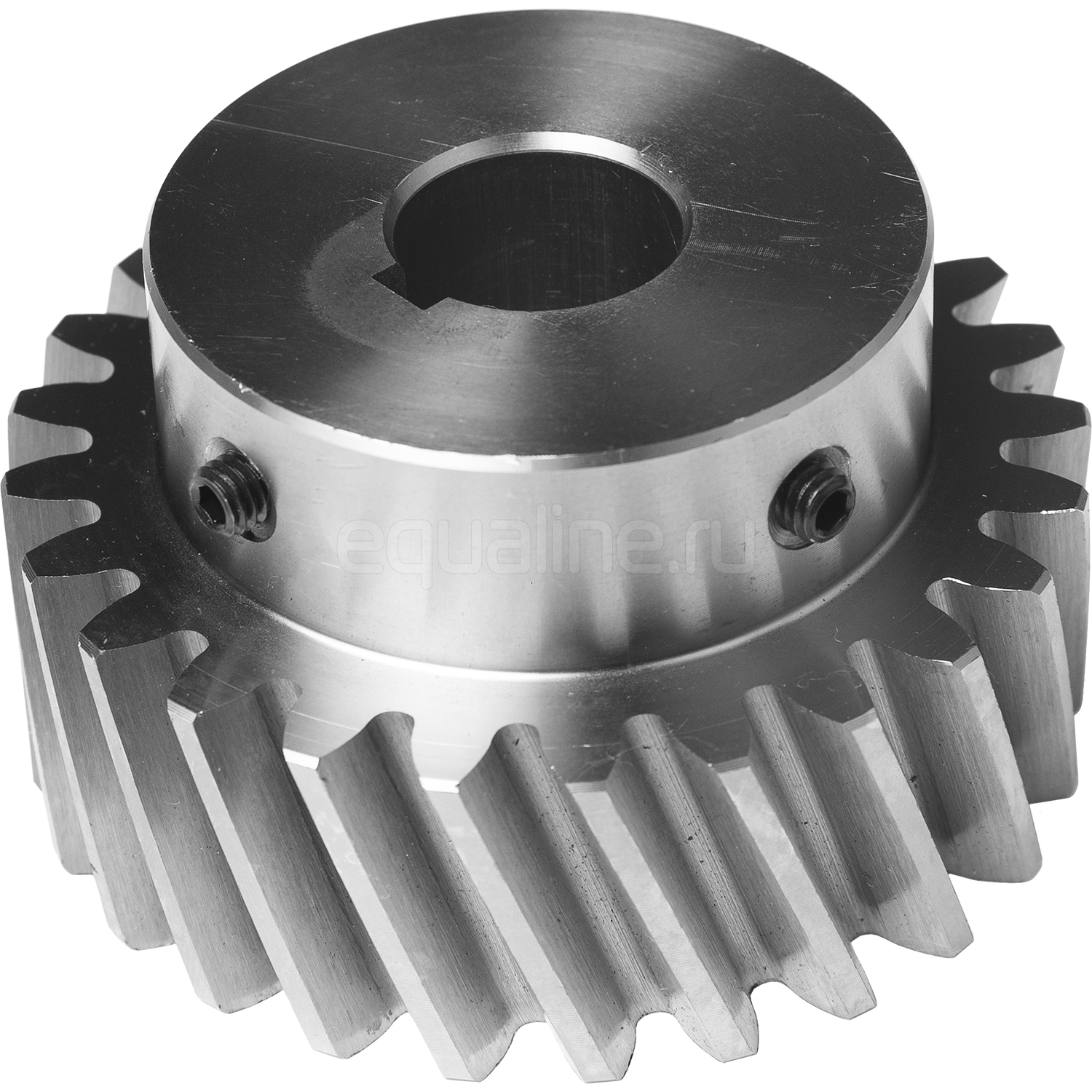

Косозубая шестерня M=1.5, Z=25, 14 мм

Name: Косозубая шестерня M=1.5, Z=25, 14 мм
SKU: MZH1525-14SK
Price: 2560.0 RUB
Availability: OutOfStock

(0)

Добавить в сравнение

Под заказ

Характеристики

Модуль шестерни:

1,5

Расположение зубьев:

Косое

Материал:

Сталь конструкционная углеродистая C45E

Количество зубьев шестерни:

25

Твердость:

18-25 HRC

Угол наклона зуба:

19°31'41"

Квалитет:

Q8

Диаметр отверстия, мм:

14

Способ фиксации на валу:

Стопорные винты и шпоночный паз

Все характеристики

Описание

Косозубая шестерня M=1.5, Z=25, Ø14 мм (C45E, Q8, 18–25 HRC; угол 19°31′41″) — фиксация винтами или шпонкой.

Показать полностью Свернуть

В корзине шт Перейти

Нет в наличии

Купить в 1 клик

Документация на косозубые шестерни

Описание

Характеристики

Отзывы

Описание

Зубчатая рейка и шестерня являются частным случаем простейшей зубчатой передачи, которая преобразует вращение шестерни в возвратно-поступательное перемещение рейки и наоборот.

Зубчатые передачи обладают важными преимуществами:

компактные размеры конструкции;
низкие потери, высокий КПД;
стабильное передаточное соотношение;
долгий срок службы и надежность;
экономичность и простота в обслуживании.

Ключевое отличие: модуль 1,5, Z=25, угол наклона зуба 19°31′41″, отверстие Ø14 мм, крепление стопорными винтами и через шпоночный паз. Вариант Z=25 выбирают, когда по расчёту требуется длина хода шестерни примерно 117,81 мм за оборот при модуле 1,5 и нужна посадка на вал 14 мм со шпонкой.

Применение и совместимость

Применение: косозубые зубчатые передачи; фиксация на валу стопорными винтами или шпонкой.
Совместимость: модуль 1,5, косой зуб, угол 19°31′41″, отверстие Ø14 мм, крепление винты/шпонка — совместима с передачами модуля 1,5 и валом 14 мм.

Характеристики

Модуль шестерни

1,5

Расположение зубьев

Косое

Материал

Сталь конструкционная углеродистая C45E

Количество зубьев шестерни

25

Твердость

18-25 HRC

Угол наклона зуба

19°31'41"

Квалитет

Q8

Диаметр отверстия, мм

14

Способ фиксации на валу

Стопорные винты и шпоночный паз

Отзывы

Отзывов еще никто не оставлял
