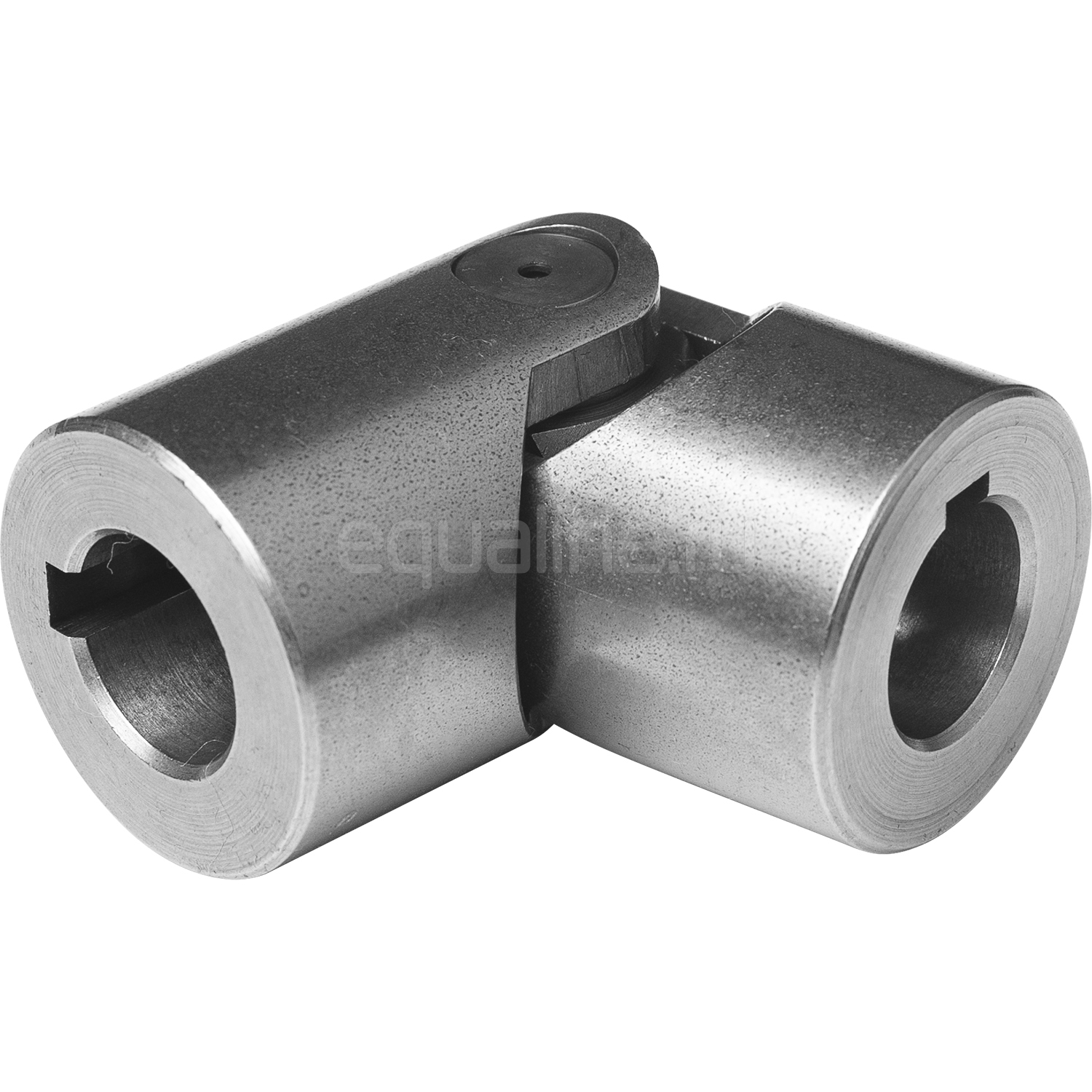

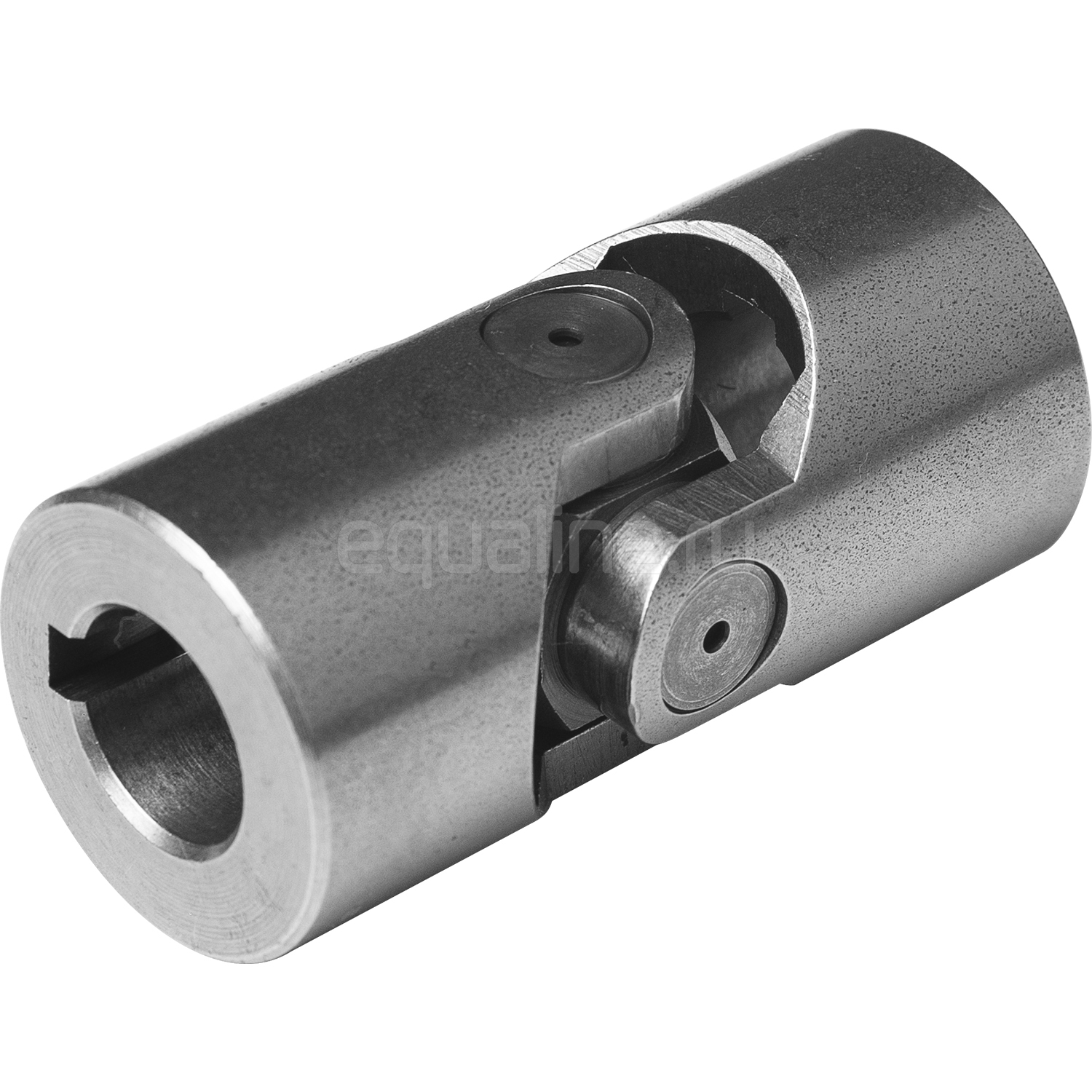

Одинарное карданное соединение Omniroll 02G-2C (8X16X40)

Name: Одинарное карданное соединение Omniroll 02G-2C (8X16X40)
Brand: OMNIROLL
SKU: OMNI-02G-2C
Price: 2370.0 RUB
Availability: OutOfStock

(0)

Добавить в сравнение

Под заказ

Характеристики

Производитель:

OMNIROLL

Внутренний диаметр d1:

8 мм

Внутренний диаметр d2:

8 мм

Материал:

Подшипниковая сталь GCr15 (ШХ15) , Сталь 20Cr (20Х) , Сталь 40Cr (40Х)

Максимальная скорость:

800 об/мин

Максимальный момент:

6 Нм

Серия карданного соединения:

G - одинарное

Тип подшипников:

Скольжения

Рабочая температура:

-35°C ~ 100°C

Стандарт:

DIN 808 / DIN 6885

Максимальный угол:

35°

Все характеристики

Описание

8x16x40 мм, 35°, 800 об/мин, шпоночный паз с обеих сторон, на подшипниках скольжения

Показать полностью Свернуть

В корзине шт Перейти

Нет в наличии

Купить в 1 клик

Описание

Характеристики

Отзывы

Описание

Карданное соединение предназначено для соединения валов, расположенных не соосно (или их взаимное расположение изменяется во время работы), и передачи вращения от ведущего вала (электродвигателя) к ведомому. Одинарные шарнирные соединения серии G применяют для валов, расположенных под углом до 35° друг к другу. Двойные карданные передачи серии GD имеют возможность соединения также и параллельных несоосных валов. Конструктивно модели G и GD состоят из одного и двух шарниров на основе подшипников скольжения и имеют внутренние отверстия со стандартным шпоночным пазом с обеих сторон. По причине того, что в сериях G и GD используются подшипники скольжения, максимальная скорость вращения валов не должна превышать 800 об/мин.

Преимущества

Карданный шарнир Omniroll 02G-2C по стандарту DIN 808 спроектирован для работы в условиях высоких динамических нагрузок и трения. Оптимальное сочетание материалов обеспечивает долговечность и конструкционную прочность узла:

Центральный блок (крестовина) из стали 20Cr (аналог 20Х): благодаря цементации деталь обладает твердой поверхностью, устойчивой к износу, при сохранении вязкой «сердцевины». Это позволяет крестовине эффективно поглощать ударные нагрузки и сопротивляться усталостному разрушению.
Подшипники скольжения из стали GCr15 (аналог ШХ15): использование высокоуглеродистой хромистой стали обеспечивает исключительную контактную выносливость и минимальный коэффициент трения. Высокая однородность структуры материала обеспечивает плавную работу шарнира под нагрузкой.
Полувилки из стали 40Cr (аналог 40Х): применение конструкционной легированной стали с термообработкой (улучшением) придает деталям высокую механическую прочность и жесткость. Это исключает деформацию «ушек» вилки при передаче большого крутящего момента.

Такой подбор материалов делает узел надежным решением для трансмиссий и приводных валов.

Характеристики

Производитель

OMNIROLL

Внутренний диаметр d1

8 мм

Внутренний диаметр d2

8 мм

Материал

Подшипниковая сталь GCr15 (ШХ15) , Сталь 20Cr (20Х) , Сталь 40Cr (40Х)

Максимальная скорость

800 об/мин

Максимальный момент

6 Нм

Серия карданного соединения

G - одинарное

Тип подшипников

Скольжения

Рабочая температура

-35°C ~ 100°C

Стандарт

DIN 808 / DIN 6885

Максимальный угол

35°

Все характеристики

Отзывы

Отзывов еще никто не оставлял
