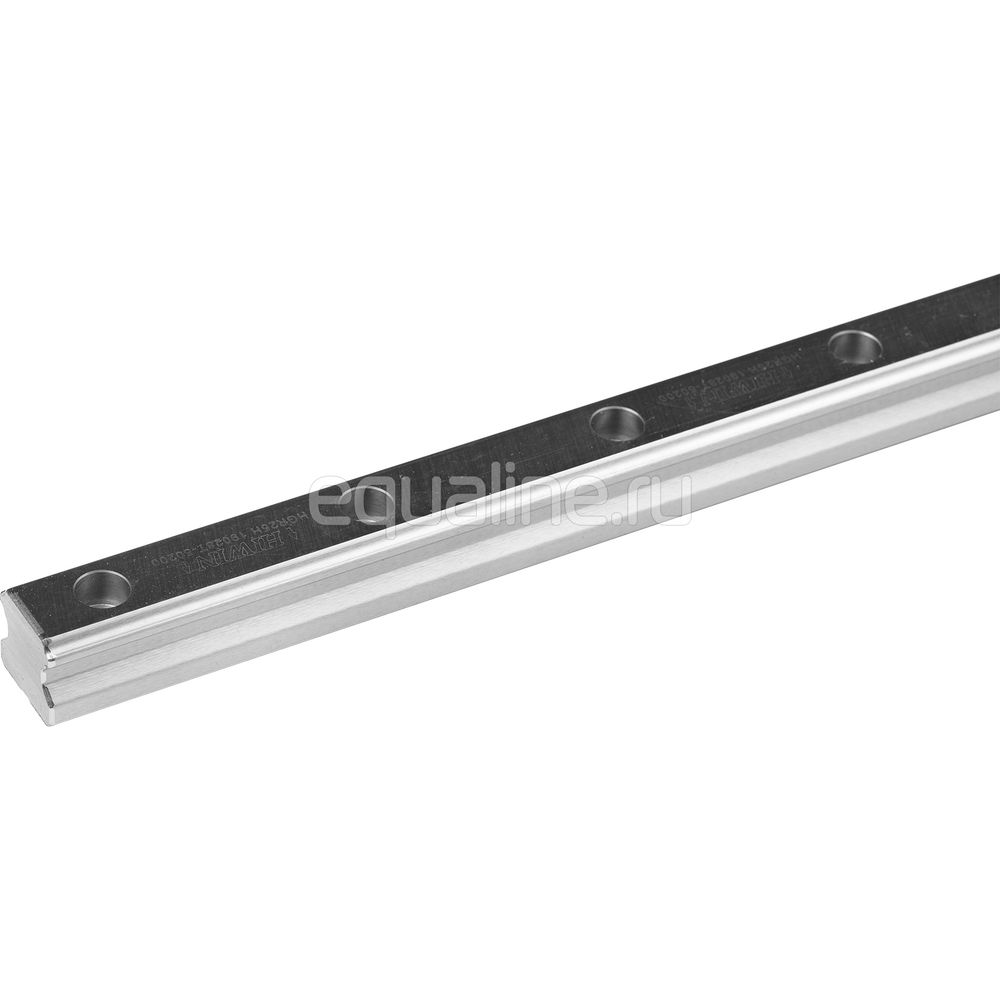

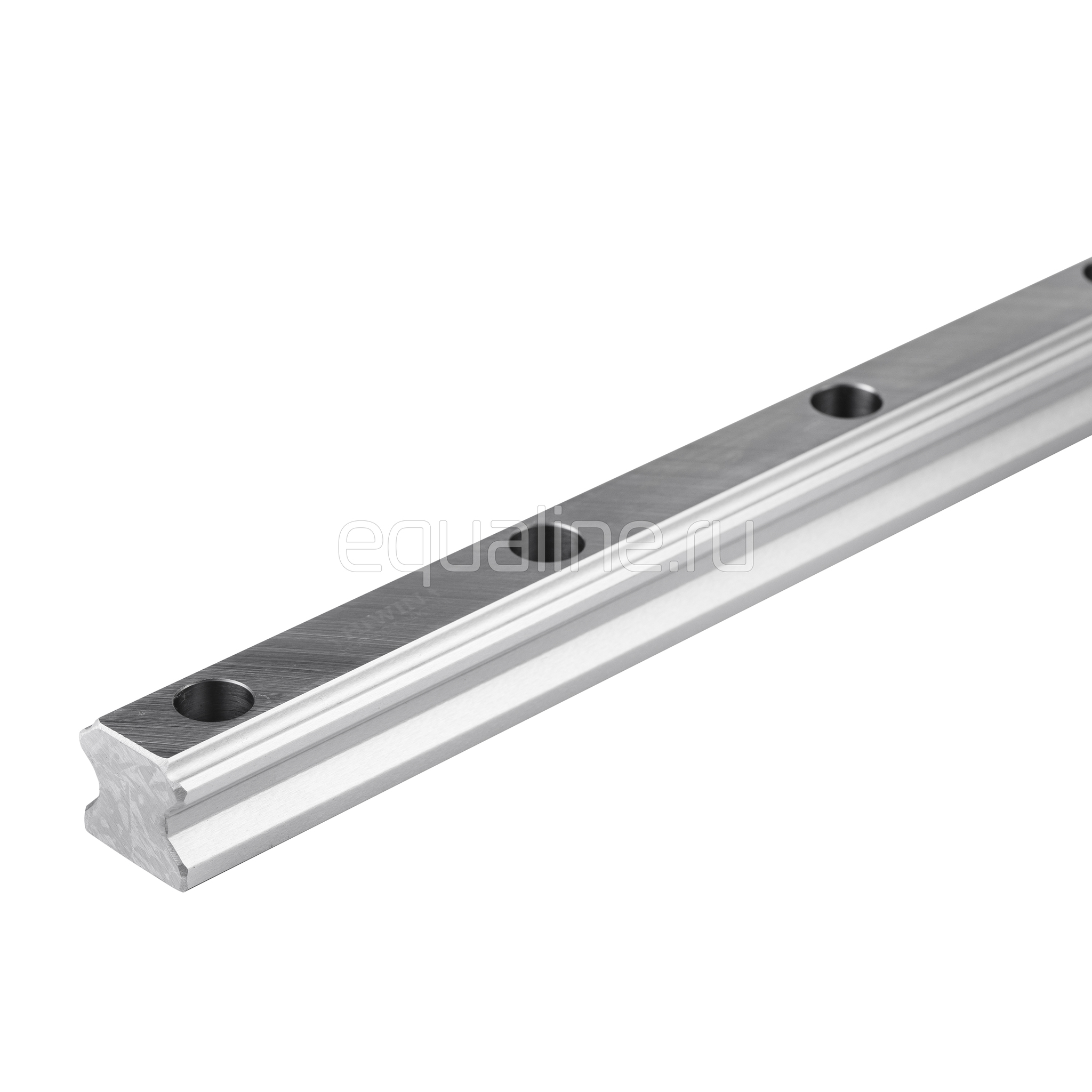

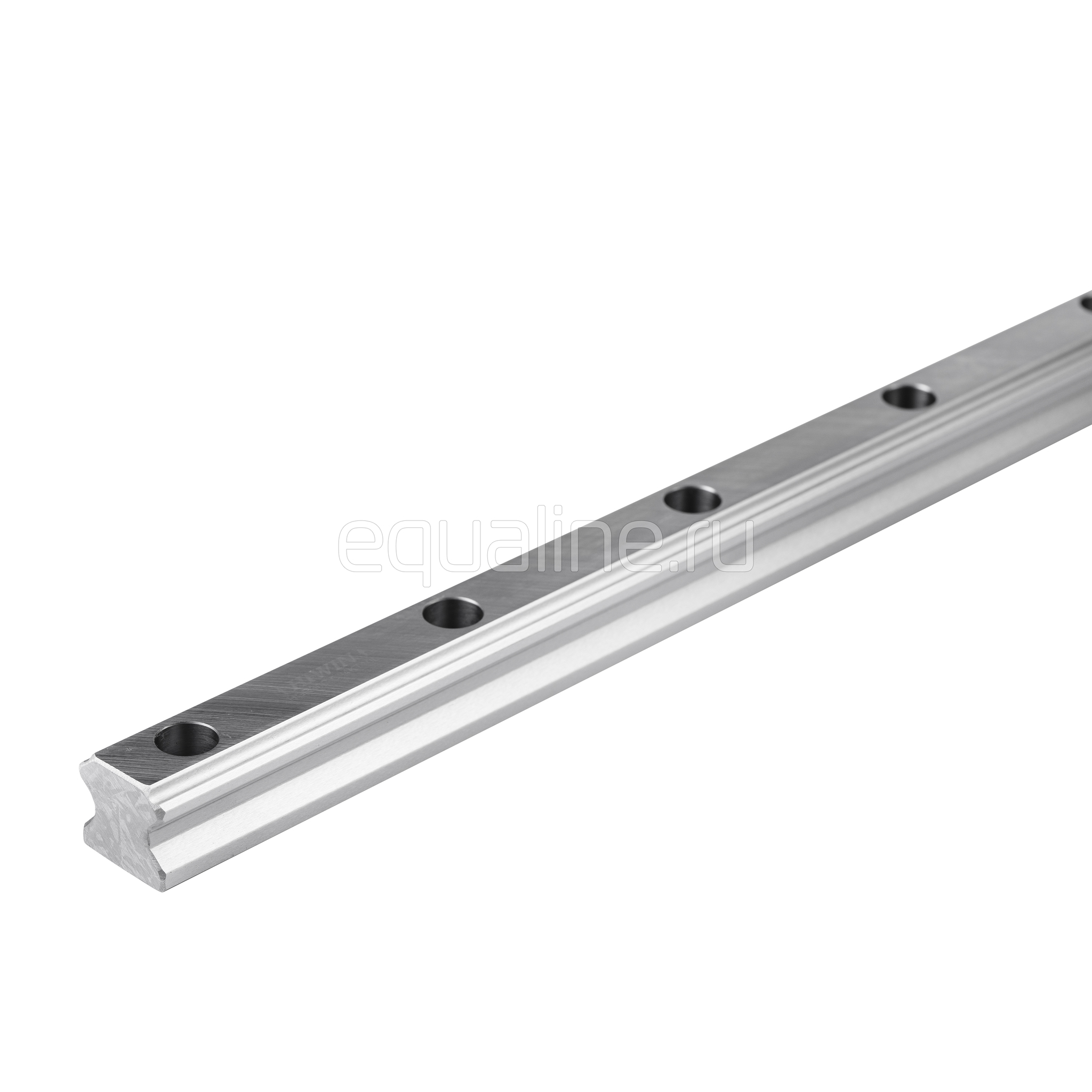

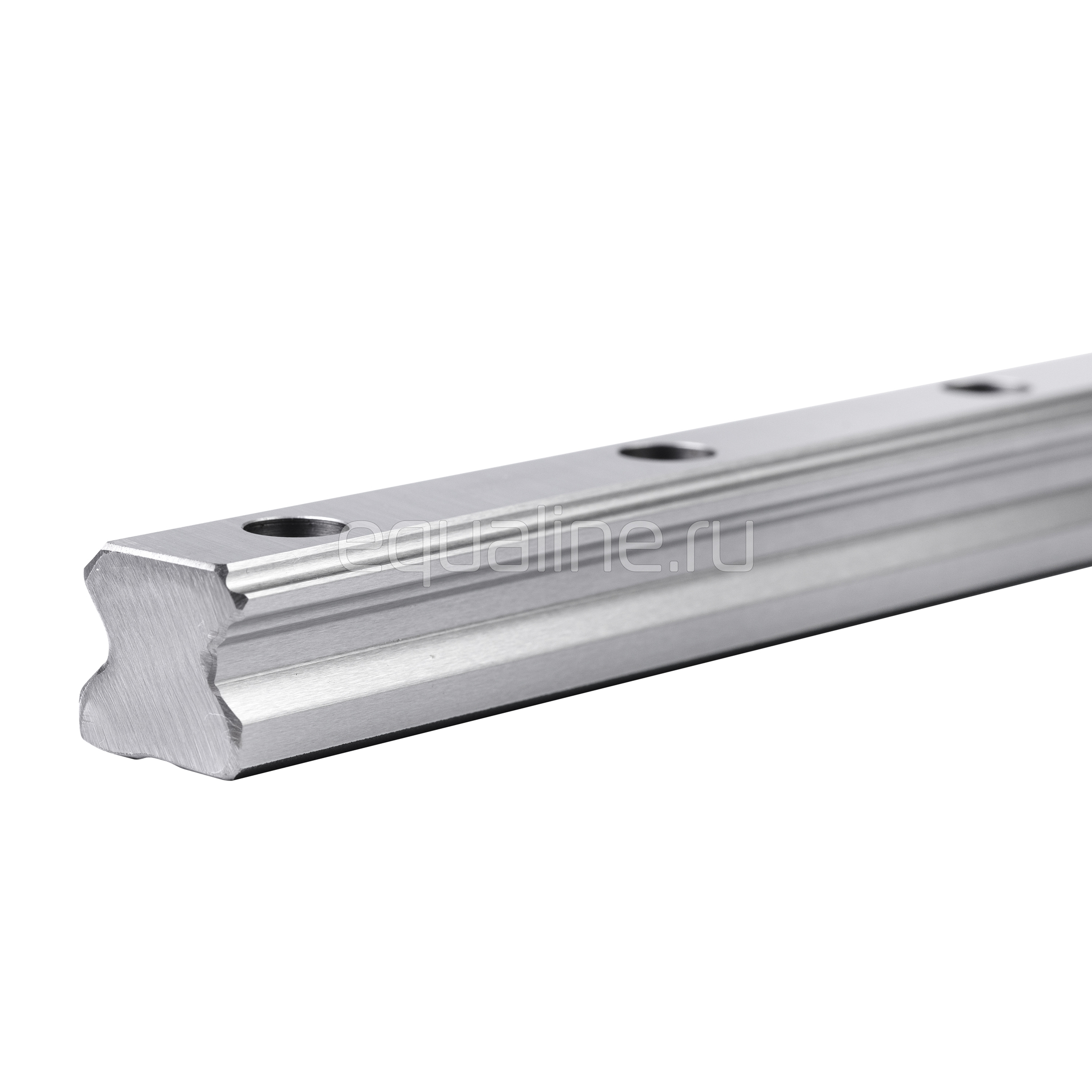

Рельс HIWIN HGR45RH
(0)
Добавить в сравнение

Рельс HIWIN HGR45RH, высокого класса точности H. Основная область применения: станки с ЧПУ и обрабатывающие центры.

Описание
Характеристики
Отзывы
Документация
Описание

Направляющие HIWIN серии HG – это универсальная и наиболее широко применяемая в промышленности серия, обладающая высокой грузоподъемностью и жесткостью. Рельсы и каретки HG в нормальных условиях эксплуатации не требуют специального технического обслуживания, помимо периодического добавления смазки, и могут прослужить долго, сохраняя высокие скоростные характеристики, высокую точность позиционирования и плавность хода.



Рельс HIWIN HGR45RH - чертеж

Модель H H1 N W B B1 C L1 L K1 K2 G Mxl T H2 H3 WR HR D h d P E Крепежный винт (мм) Базовая динамическая нагрузка C(kN) Базовая статическая нагрузка C0(kN) MR(kN-m) MP(kN-m) MY(kN-m) Масса каретки (кг) Масса рельса (кг/м)
HGR45RH 70 9,5 20,5 86 60 13 60 97 139,4 23 10 12,9 M10x17 16 18,5 30,5 45 38 20 17 14 105 22,5 M12x35 103,8 146,71 1,98 1,55 1,55 2,73 10,41
Характеристики
Серия
HG - грузоподъёмные
Производитель
HIWIN TECHNOLOGIES
Типоразмер
45
Класс точности
H - высокий
Тип крепления
Сверху
