Описание

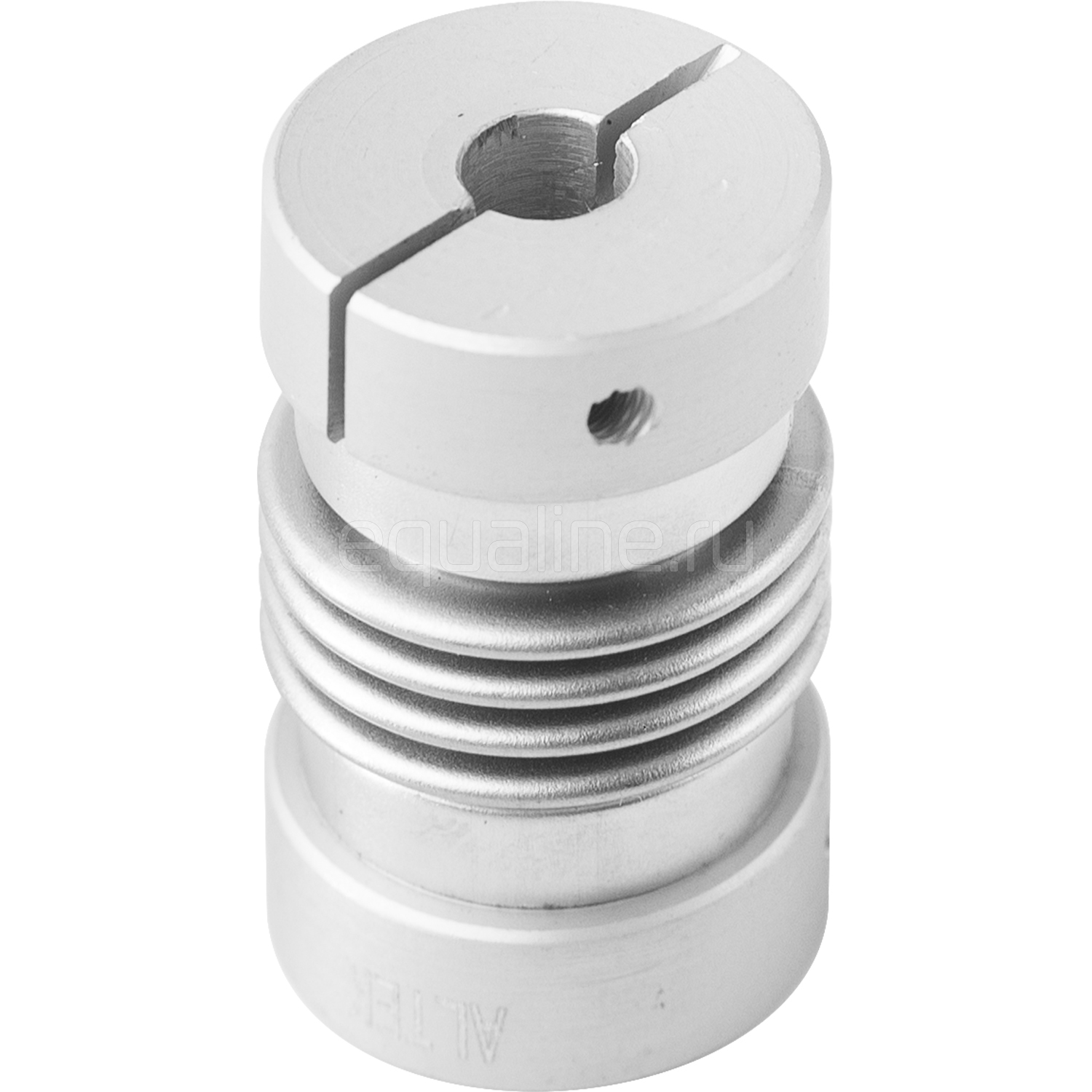

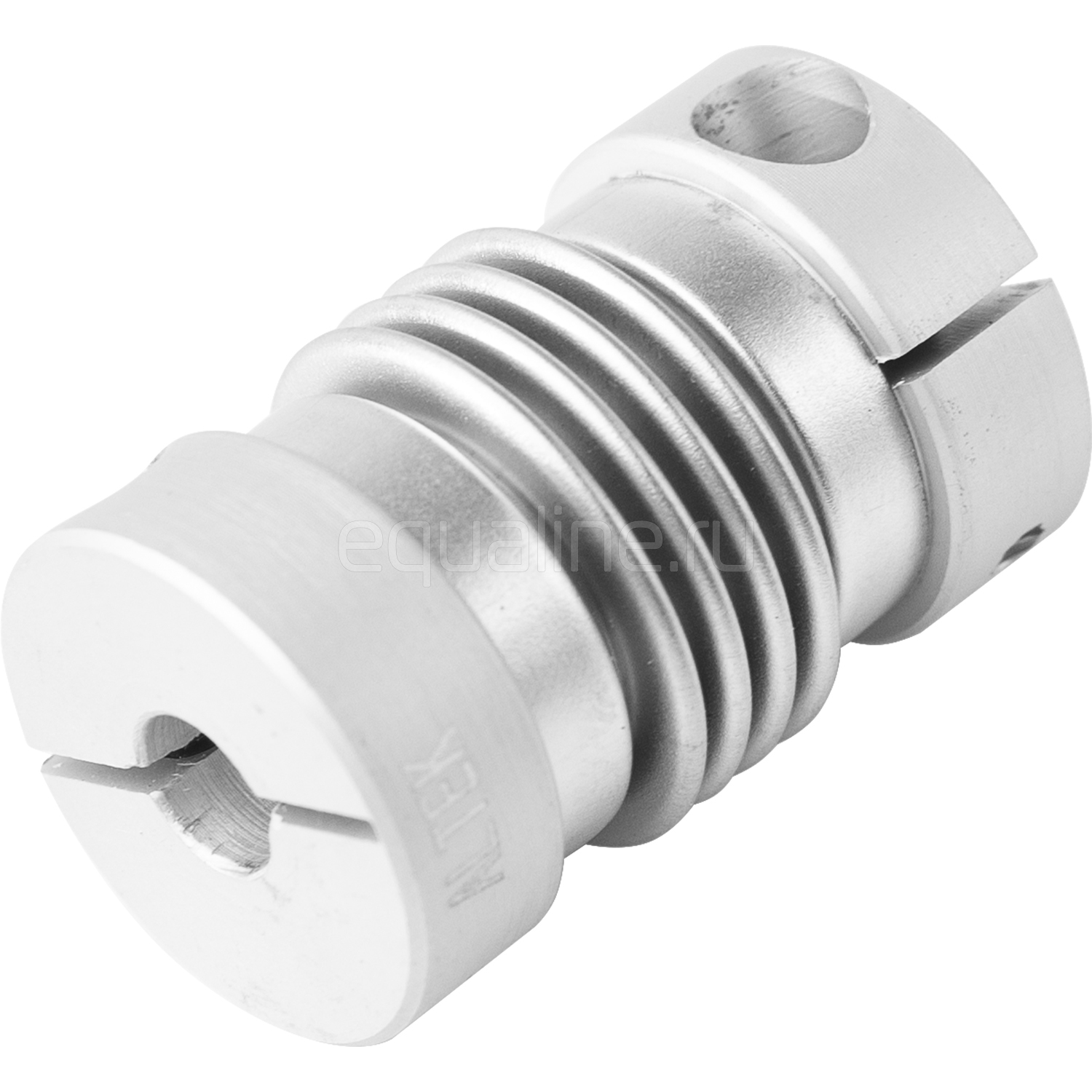

Сильфонные муфты серии ZTS служат для компенсации несоосности соединяемых валов. Они обладают высокими показателями по жесткости на изгиб и кручение и способны передавать высокий крутящий момент. Сильфонные муфты благодаря высокой точности применяют в приводах подач станков с ЧПУ для соединения вала серводвигателя с винтом ШВП.

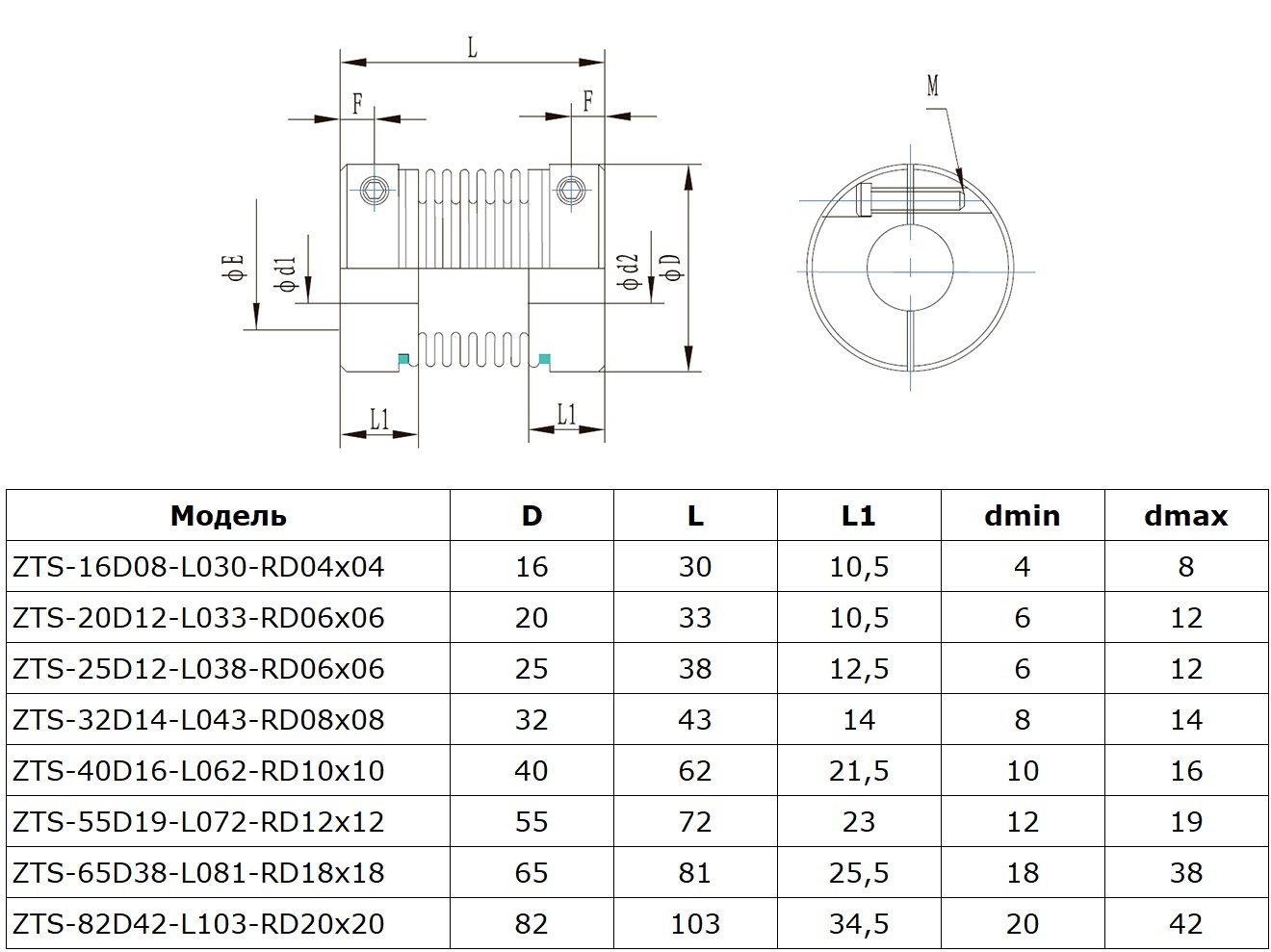

Характеристики
Материал
Алюминий
Номинальный момент
2 Нм
Наружный диаметр
25 мм
Длина муфты
38 мм
Диаметр отверстий
6х6 мм
Максимальный момент
4.0 Нм
Максимальный диаметр отверстий под расточку
12 мм
Жесткость на кручение
68000 Нм/рад
Допуск радиального смещения
0.1 мм
Допуск углового смещения
2 °
Допуск осевого смещения
0.5 мм
Масса муфты
0.036 кг
