Описание

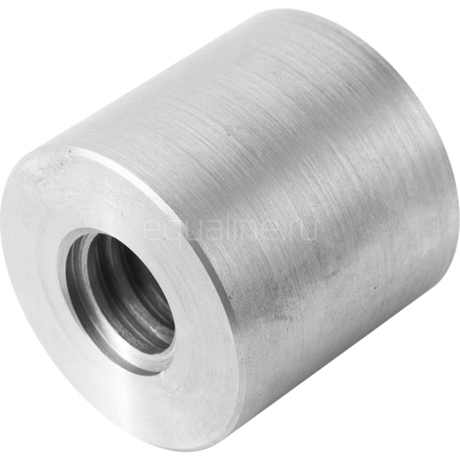

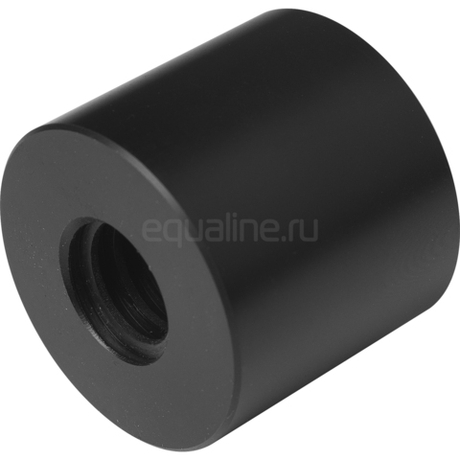

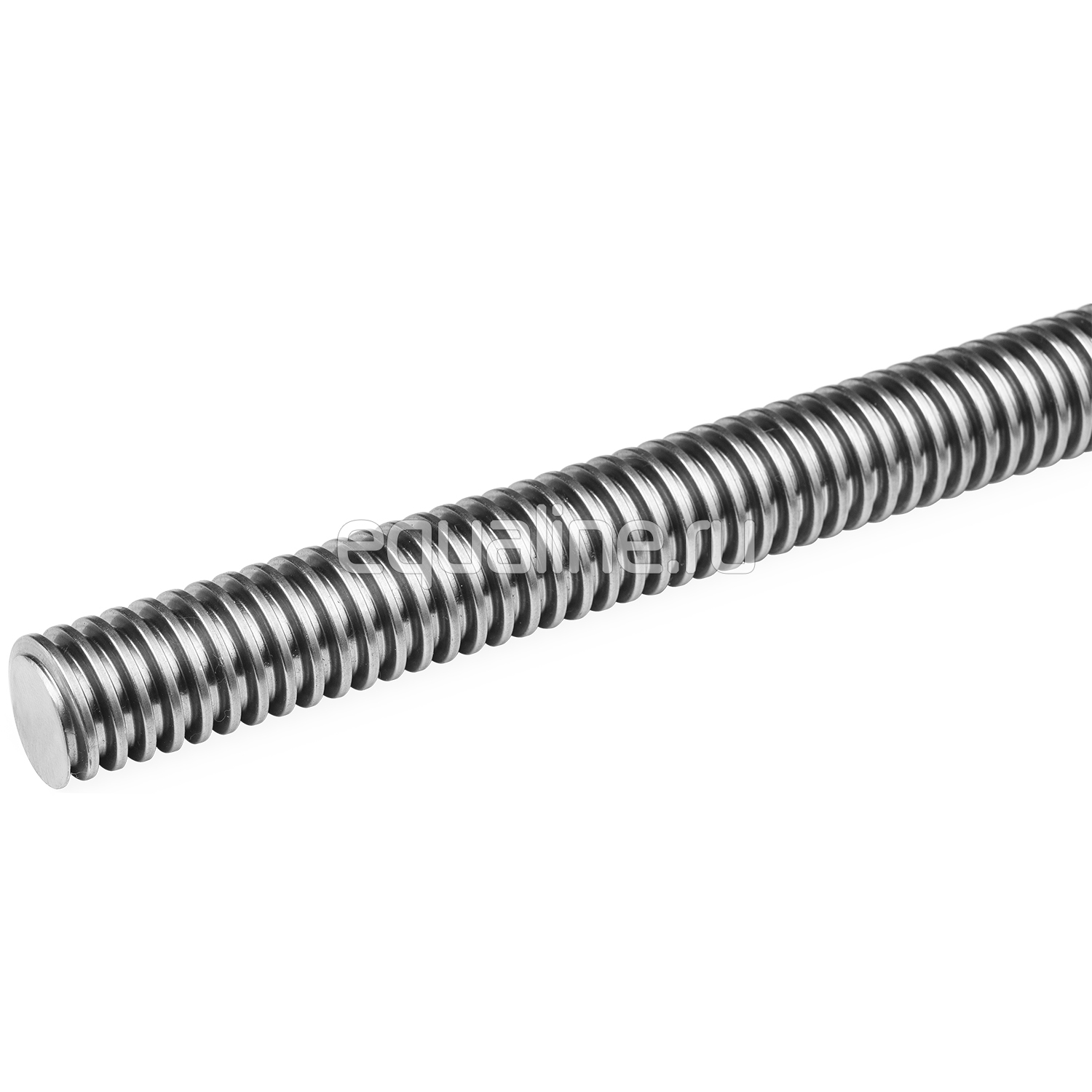

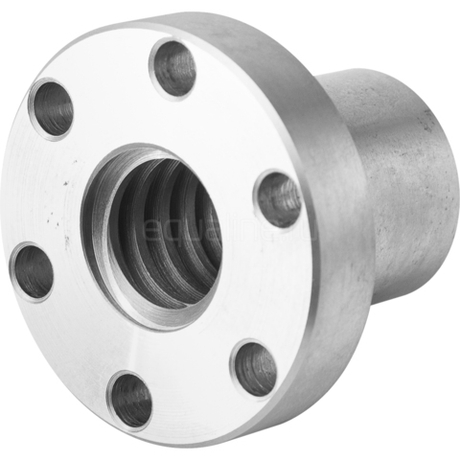

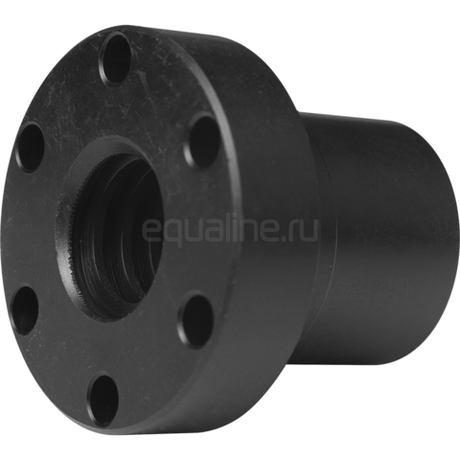

Конструктивно винт представляет собой цилиндрический вал с трапецеидальной резьбой на значительной части длины, гайка изготовлена в виде цилиндра либо втулки с фланцем для осевого монтажа. Трапецеидальная резьба используется для передаточных винтов, потому что ее прочность выше прочности резьбы с прямоугольным профилем, а трение ненамного выше. Для снижения потерь на трение между стальным винтом и гайкой и снижения износа трапецеидальной резьбы в качестве материала для гайки используют бронзу.
Характеристики
Производитель
KINETIK
Номинальный диаметр, мм
20
Шаг, мм
4
Поле допуска
7e
Тип резьбы
Однозаходная, правосторонняя
Погрешность перемещения
0.2 мм на 300 мм хода
Материал
Сталь C45
Твердость
18 HRC
Стандарт
ISO2901/2903, DIN103
Страна производства
Китай
Отзывы
Отзывов еще никто не оставлял
Документация
| Размер | d max, mm | d min, mm | d1 max, mm | d1 min, mm | d2 max, mm | d2 min, mm | H1 max, mm | H1 min, mm |
| Tr12x3 | 12 | 11,764 | 10,415 | 10,191 | 8,500 | 7,685 | 2,158 | 1,632 |
| Tr14x3 | 14 | 13,764 | 12,415 | 12,191 | 10,500 | 9,685 | 2,158 | 1,632 |
| Tr16x4 | 16 | 15,700 | 13,905 | 13,640 | 11,500 | 10,474 | 2,763 | 2,100 |
| Tr18x4 | 18 | 17,700 | 15,905 | 15,640 | 13,500 | 12,474 | 2,763 | 2,100 |
| Tr20x4 | 20 | 19,700 | 17,905 | 17,640 | 15,500 | 14,474 | 2,763 | 2,100 |
| Tr22x5 | 22 | 21,665 | 19,394 | 19,114 | 16,500 | 15,294 | 3,353 | 2,583 |
| Tr24x5 | 24 | 23,665 | 21,394 | 21,094 | 18,500 | 17,269 | 3,366 | 2,583 |
| Tr26x5 | 26 | 25,665 | 23,394 | 23,094 | 20,500 | 19,269 | 3,366 | 2,583 |
| Tr28x5 | 28 | 27,665 | 25,394 | 25,094 | 22,500 | 21,269 | 3,366 | 2,583 |
| Tr30x6 | 30 | 29,625 | 26,882 | 26,547 | 23,000 | 21,563 | 4,219 | 3,313 |
| Tr32x6 | 32 | 31,625 | 28,882 | 28,547 | 25,000 | 23,563 | 4,219 | 3,313 |
| Tr36x6 | 36 | 35,625 | 32,882 | 32,547 | 29,000 | 27,563 | 4,219 | 3,313 |
| Tr40x7 | 40 | 39,575 | 36,375 | 36,020 | 32,000 | 30,381 | 4,810 | 3,788 |
| Tr44x7 | 44 | 43,575 | 40,375 | 40,020 | 36,000 | 34,381 | 4,810 | 3,788 |
| Tr50x8 | 50 | 49,550 | 45,868 | 45,468 | 41,000 | 39,168 | 5,416 | 4,275 |
| Tr55x9 | 55 | 54,500 | 50,360 | 49,935 | 45,000 | 42,979 | 6,011 | 4,750 |
| Tr60x9 | 60 | 59,500 | 55,360 | 54,935 | 50,000 | 47,979 | 6,011 | 4,750 |
| Tr70x10 | 70 | 69,470 | 64,350 | 64,425 | 59,000 | 56,819 | 6,591 | 5,235 |
| Tr80x10 | 80 | 79,470 | 74,350 | 74,425 | 69,000 | 66,819 | 6,591 | 5,235 |
