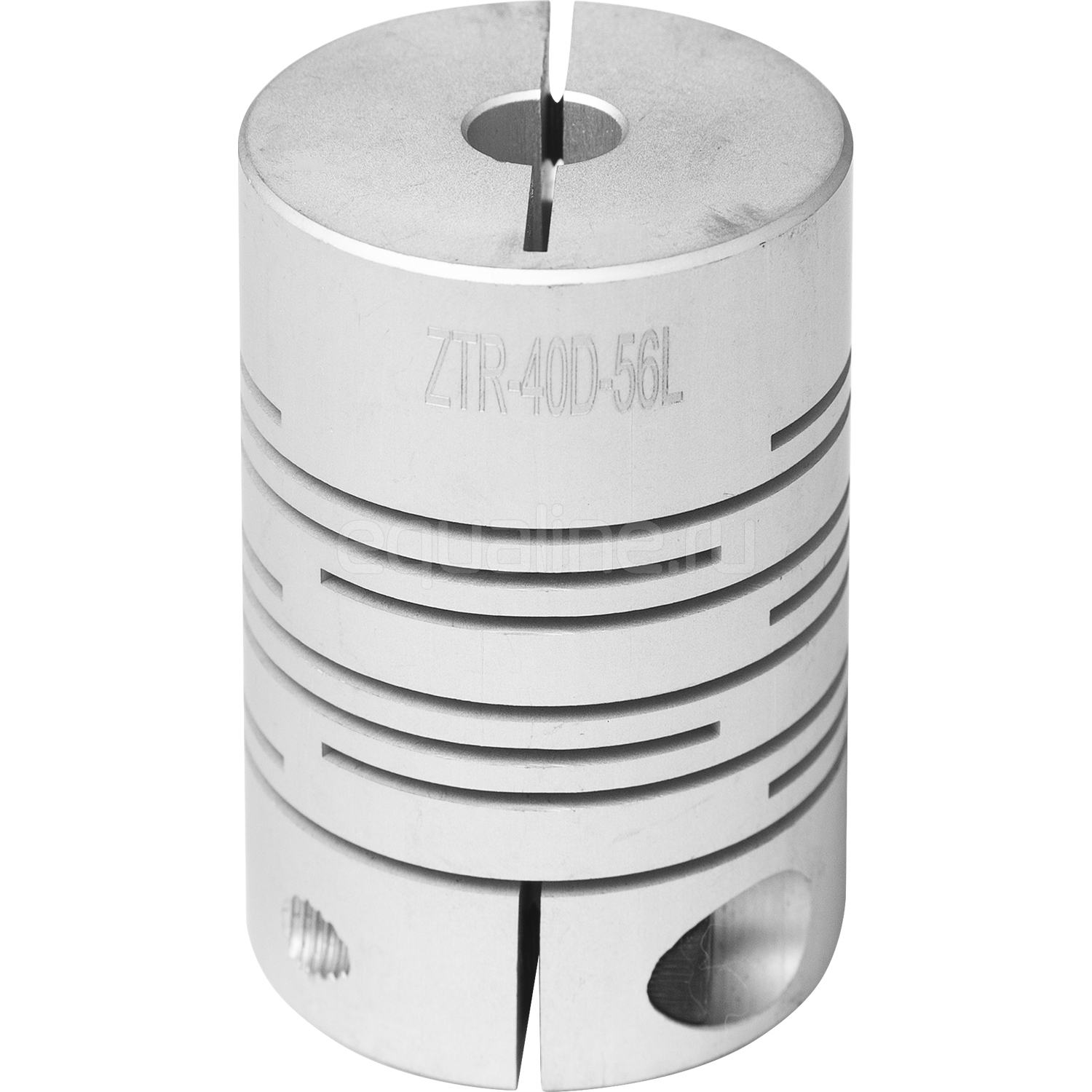

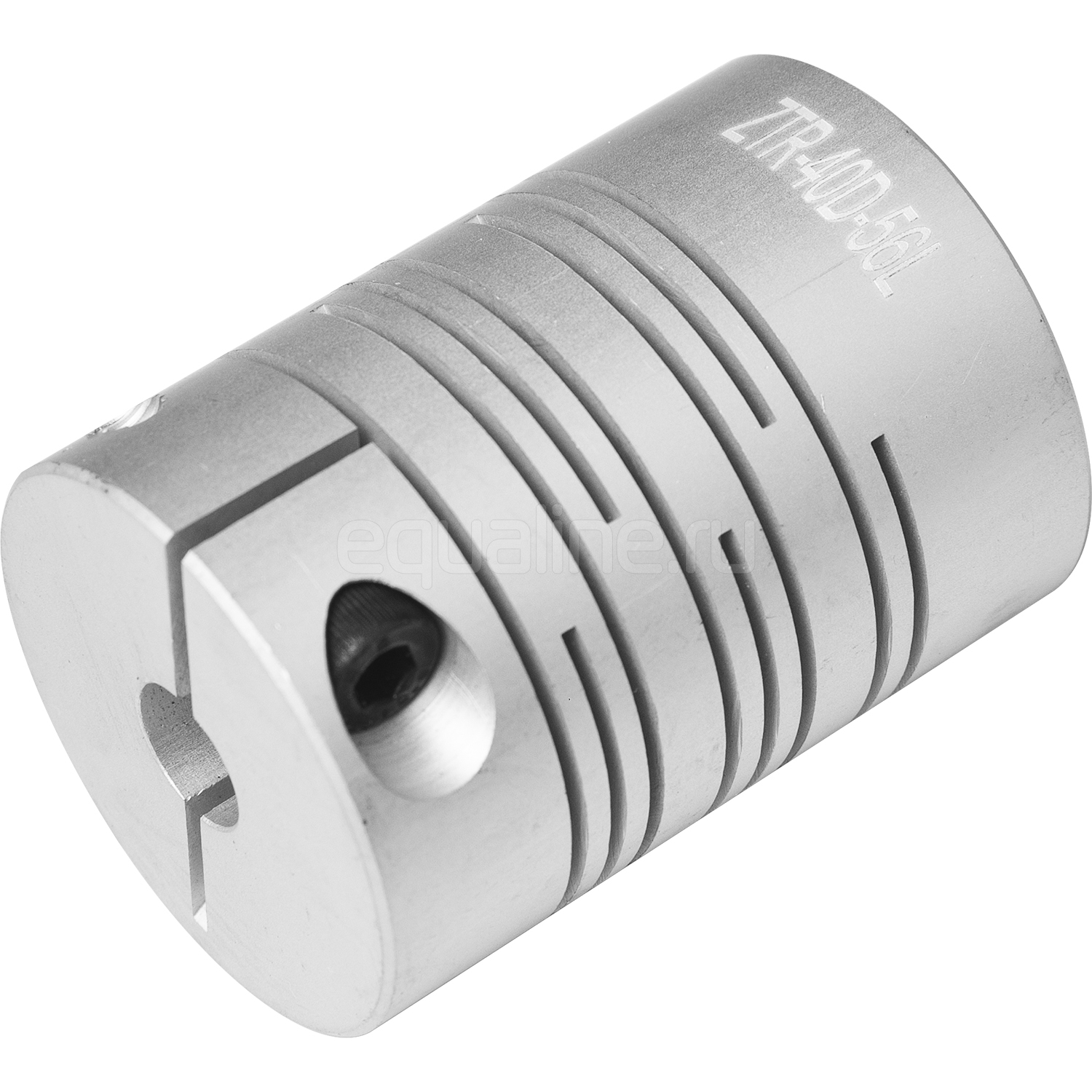

Описание
Главное назначение спиральных муфт серии ZTR заключается в компенсации неправильного взаимного расположения соединяемых валов. Благодаря относительно невысокой стоимости муфты такого типа нашли широкое применение в 3D принтерах для соединения вала шагового двигателя с ходовым винтом.

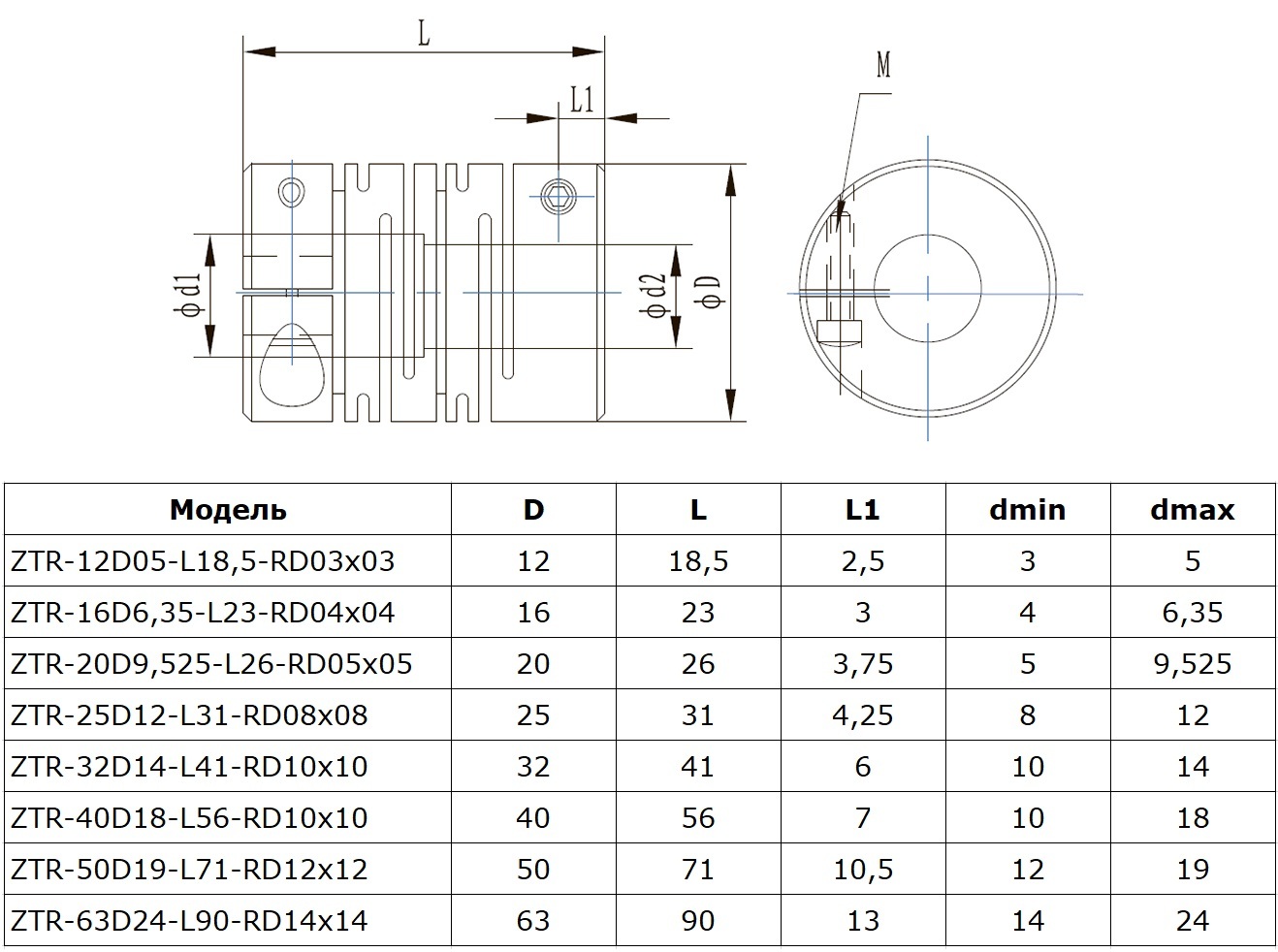

Характеристики
Материал
Алюминий
Номинальный момент
11 Нм
Наружный диаметр
50 мм
Длина муфты
71 мм
Диаметр отверстий
12х12 мм
Максимальный момент
22 Нм
Максимальный диаметр отверстий под расточку
19 мм
Жесткость на кручение
580 Нм/рад
Допуск радиального смещения
0.2 мм
Допуск углового смещения
1.5 °
Допуск осевого смещения
0.35 мм
