Выбор между фланцевыми и прямоугольными каретками — это не просто вопрос удобства монтажа, а стратегическое решение для механики станка. Разберемся, почему для задач, требующих максимальной стабильности, выбирают именно фланцевый форм-фактор (тип HGW).
Геометрия против деформаций
Основное различие между типами блоков кроется в их поперечном сечении и способе передачи нагрузки на сопрягаемую деталь.
1. Увеличенная базовая поверхность:

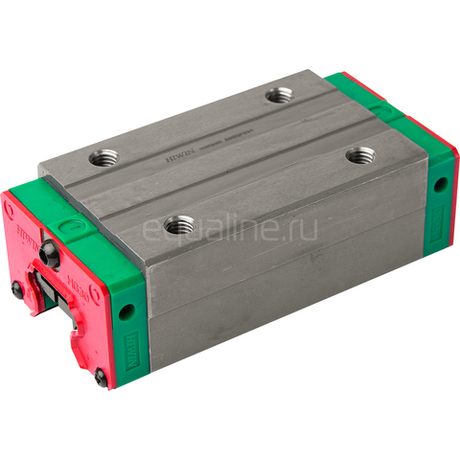

Фланцевые каретки имеют широкие «крылья», которые значительно увеличивают площадь контакта с монтажной платформой. В отличие от узких прямоугольных блоков (HGH), где нагрузка сосредоточена непосредственно над рельсом, фланец распределяет силы по большей площади. Это снижает удельное давление и минимизирует микродеформации в месте соединения каретки и рабочего стола.
2. Сниженный центр тяжести:
Геометрически фланцевые блоки обычно ниже своих прямоугольных аналогов (например, серия HGW ниже, чем HGH той же грузоподъемности). Снижение высоты системы уменьшает рычаг воздействия боковых сил. Чем ближе точка приложения нагрузки к направляющей, тем меньше возникающий опрокидывающий момент, что напрямую конвертируется в общую жесткость узла.
Сравнение: HGW vs HGH
| Характеристика | Прямоугольные (HGH) | Фланцевые (HGW) |
| Компактность | Высокая (позволяют сближать рельсы) | Низкая (требуют места под фланец) |
| Монтаж | Только сверху | Сверху или снизу (сквозные отверстия) |
| Жесткость на изгиб | Стандартная | Повышенная (за счет площади опоры) |
| Центр масс | Выше | Ниже |
Почему HGW «жестче» на практике?
При работе станка (например, при фрезеровании) на каретку действуют не только вертикальные, но и мощные боковые и вырывающие силы.
- В прямоугольном блоке вся нагрузка ложится на узкий корпус, что при критических режимах может вызвать эффект «раскачки».
- Фланцевая каретка за счет своей ширины работает как жесткий фундамент. Широкая расстановка крепежных болтов во фланце эффективнее сопротивляется моментам сил (Mx, My, Mz).
Итог
Если габариты узла позволяют, использование фланцевых кареток HGW является более предпочтительным для силовых операций. Выигрыш достигается не за счет внутренних подшипников (они часто идентичны), а за счет оптимизации внешнего интерфейса: широкая опора и низкий профиль делают систему устойчивой к вибрациям и упругим деформациям.
