Каретка HIWIN EGH15CAZAH
(0)
Добавить в сравнение

Без фланца, высокого класса точности H, для высоких нагрузок. Основная область применения: автоматические системы, высокоскоростное оборудование.

Расшифровка маркировки каретки серии EG

Расшифровка маркировки каретки Hiwin серии HG

Описание
Характеристики
Отзывы
Документация
Дополнительная информация
Описание

Благодаря низкой высоте, направляющие серии EG особенно хорошо подходят для высокоскоростных машин, средств автоматизации и устройств, где пространство ограничено, например, принтеры широкоформатной печати.

Каретка HIWIN EGH15CAZAH - чертеж

Модель H H1 N W B B1 C L1 L K1 K2 G Mxl T H2 H3 WR HR D h d P E Крепежный винт (mm) Базовая динамическая нагрузка C(kN) Базовая статическая нагрузка C0(kN) MR(kN-m) MP(kN-m) MY(kN-m) Масса каретки (kg) Масса рельса (kg/m)
EGH15CA 24 4,5 9,5 34 26 4 26 39,8 56,8 10,15 3,5 5,7 M4x6 6 5,5 6 15 12,5 6 4,5 3,5 60 20 M3x16 7,83 16,19 0,13 0,1 0,1 0,15 1,25
Характеристики
Серия
EG - компактные
Тип каретки
EGH (без фланца)
Производитель
HIWIN TECHNOLOGIES
Типоразмер
15
Класс точности
H - высокий
Преднатяг
ZA - средний
Тип нагрузки
Высокая
Тип крепления
Сверху
Отзывы
Отзывов еще никто не оставлял
Документация
Дополнительная информация

При замене вышедшей из строя каретки, зачастую известна только маркировка вида EG15, так как каретка установлена на станке, а другой информации нет. Данная маркировка расположена на торцевых уплотнениях и указывает только на серию и типоразмер направляющей. Ее будет недостаточно для точного определения конфигурации блока. Расширенное обозначение указано на установочной площадке корпуса каретки.

Варианты обозначений линейного подшипника Hiwin EGH15CAZAH:

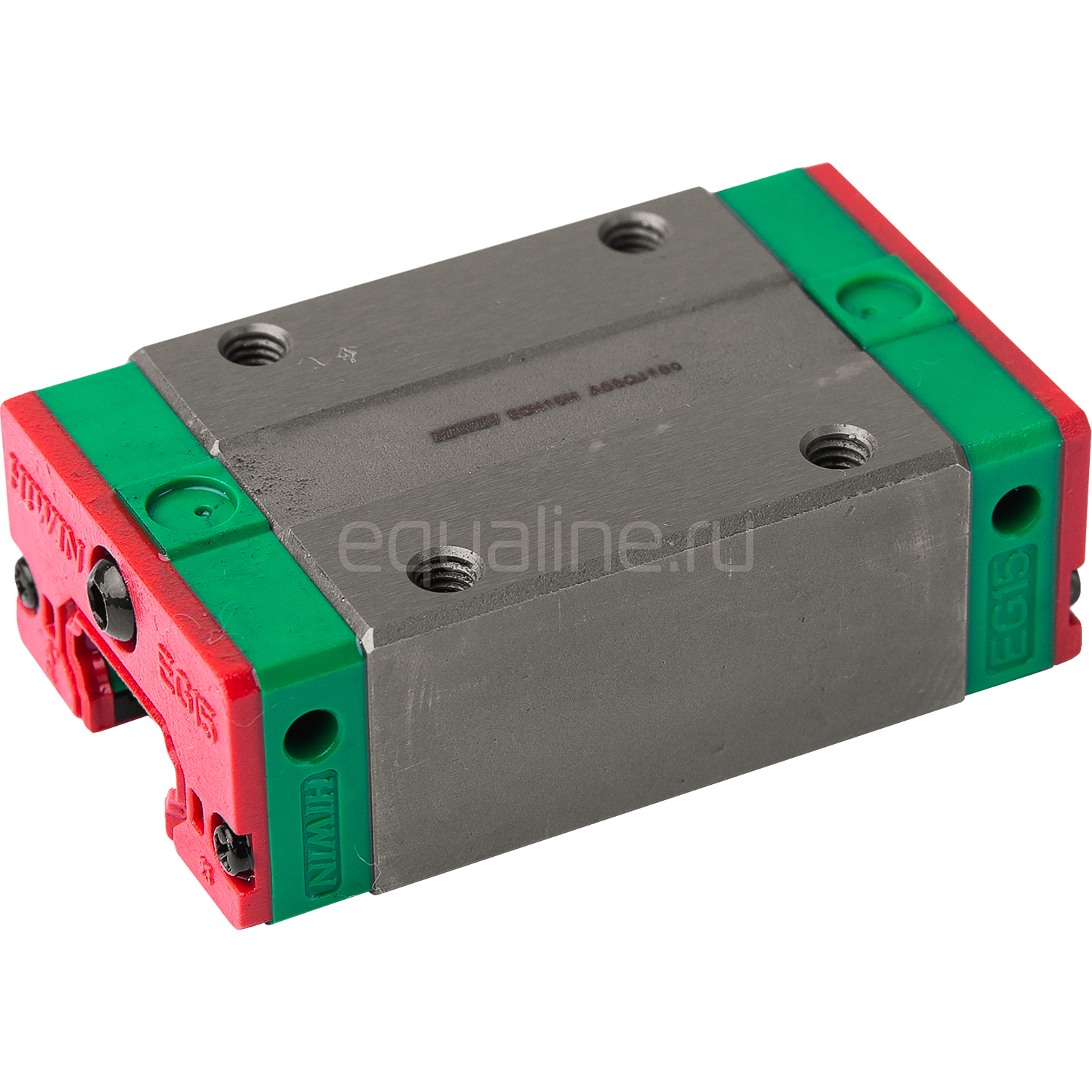

На корпусе: EGH15C, EGH15CA, EGH15CAH

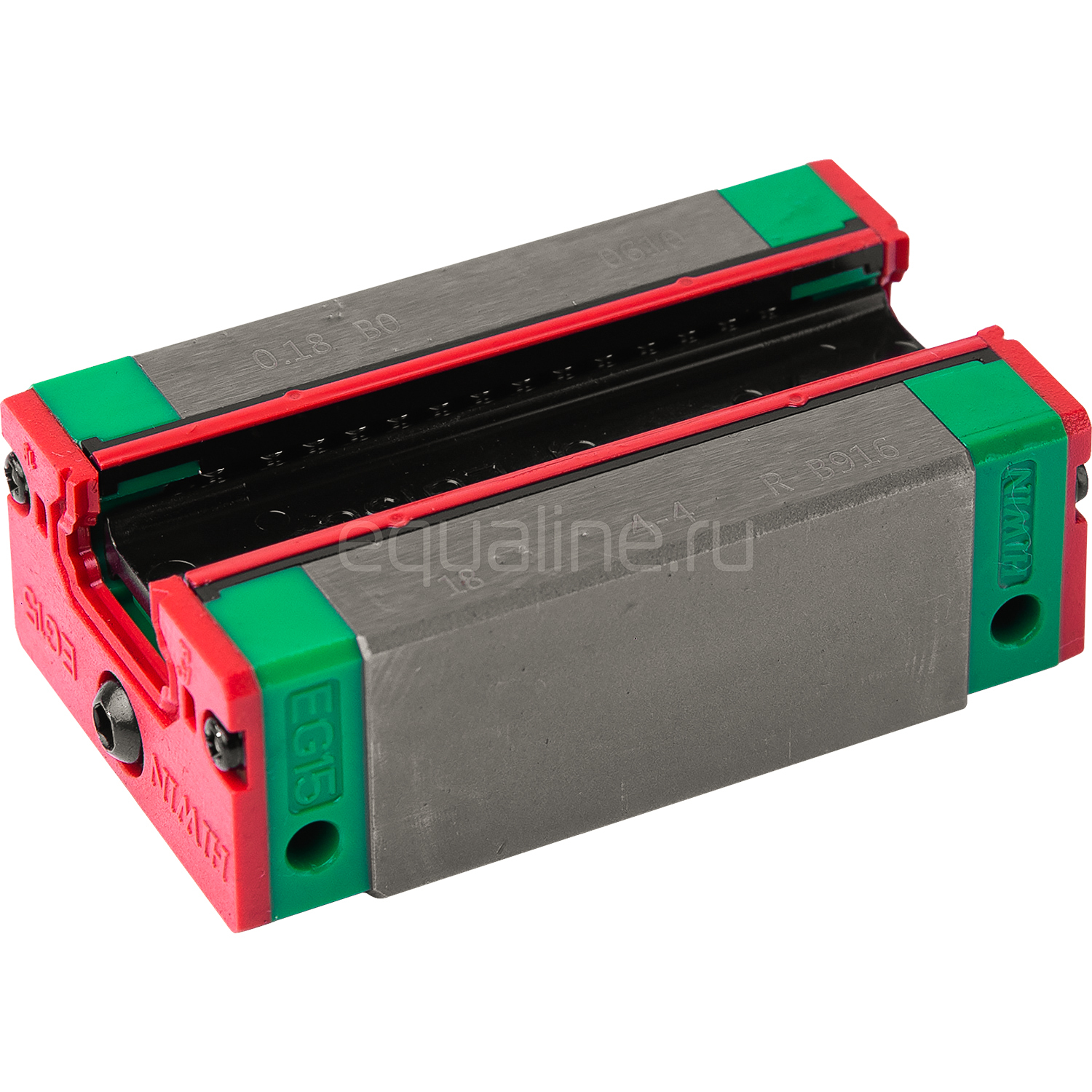

На торцевом уплотнении: EG15

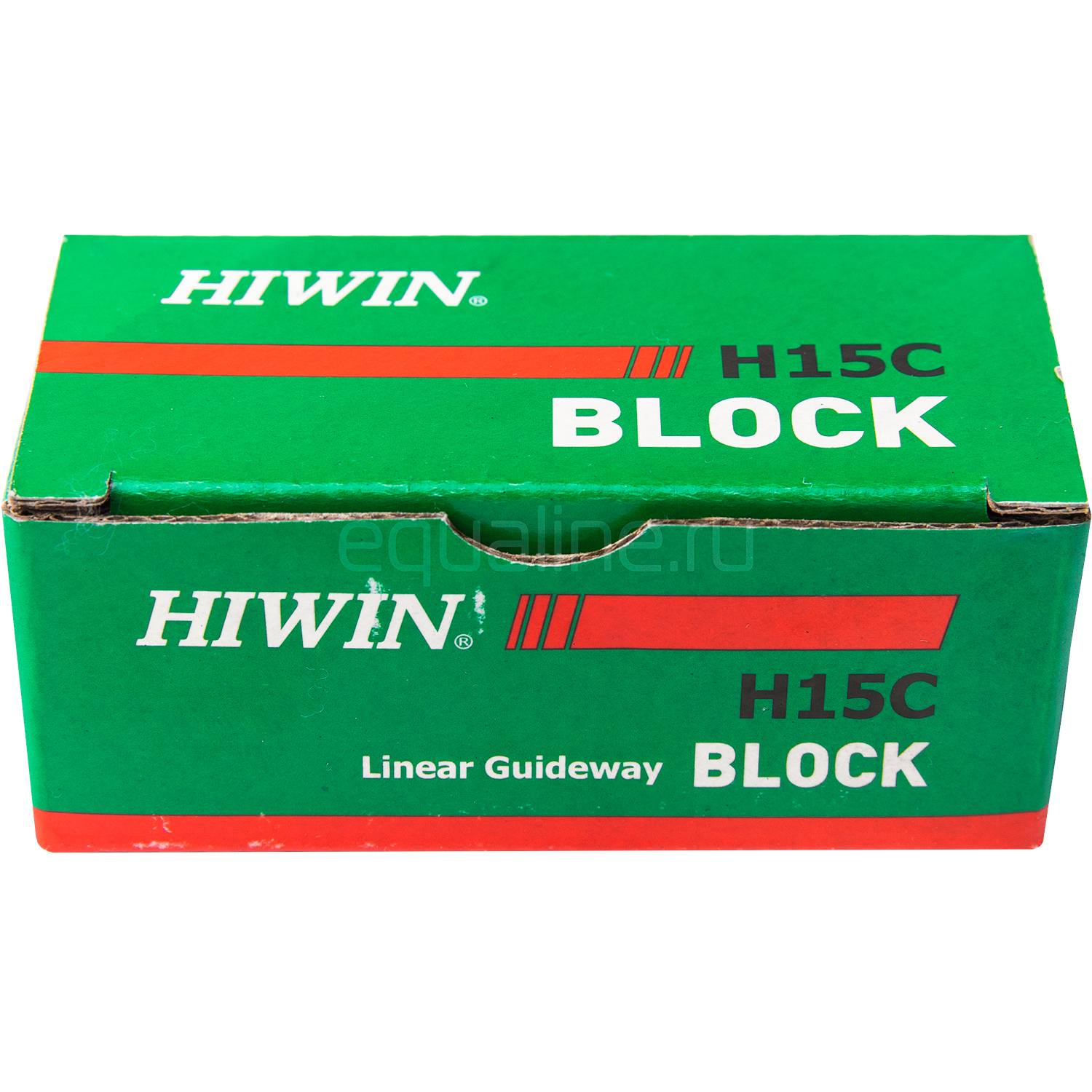

На упаковке: H15C

Существует несколько альтернативных способов уточнить модификацию, не снимая блок с рельса. Применяются они в зависимости от удобства.

  1. Если перемещаемая плита установлена на четырех каретках (по две на каждом рельсе), то можно выкрутить крепежные винты из любой каретки и выкатить ее по рельсу из-под плиты. Так станет доступна маркировка на корпусе.
  2. Снять основные размеры: высота в сборе с рельсом (H), ширина (W), длина стального корпуса (L1).
  3. Сфотографировать каретку с разных ракурсов и прислать нам. Специалист запросит уточнения, необходимые для подбора.

Класс предварительного натяга каретки (Z0, ZA, ZB), а в некоторых случаях и класс точности (C, H, P, SP, UP) не указывается на корпусе, и визуально определить их не получится. Эти характеристики следует подбирать исходя из назначения оборудования.
