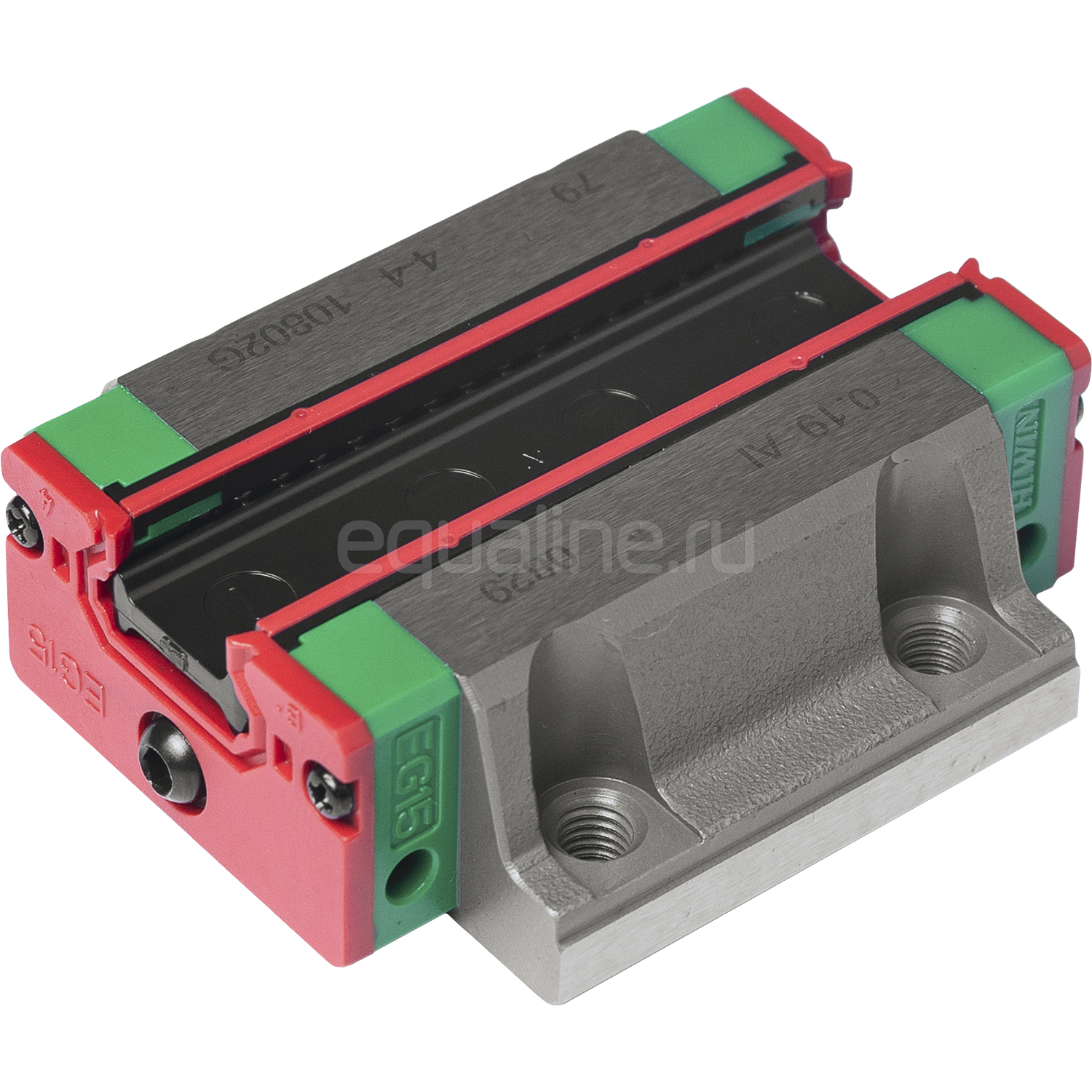

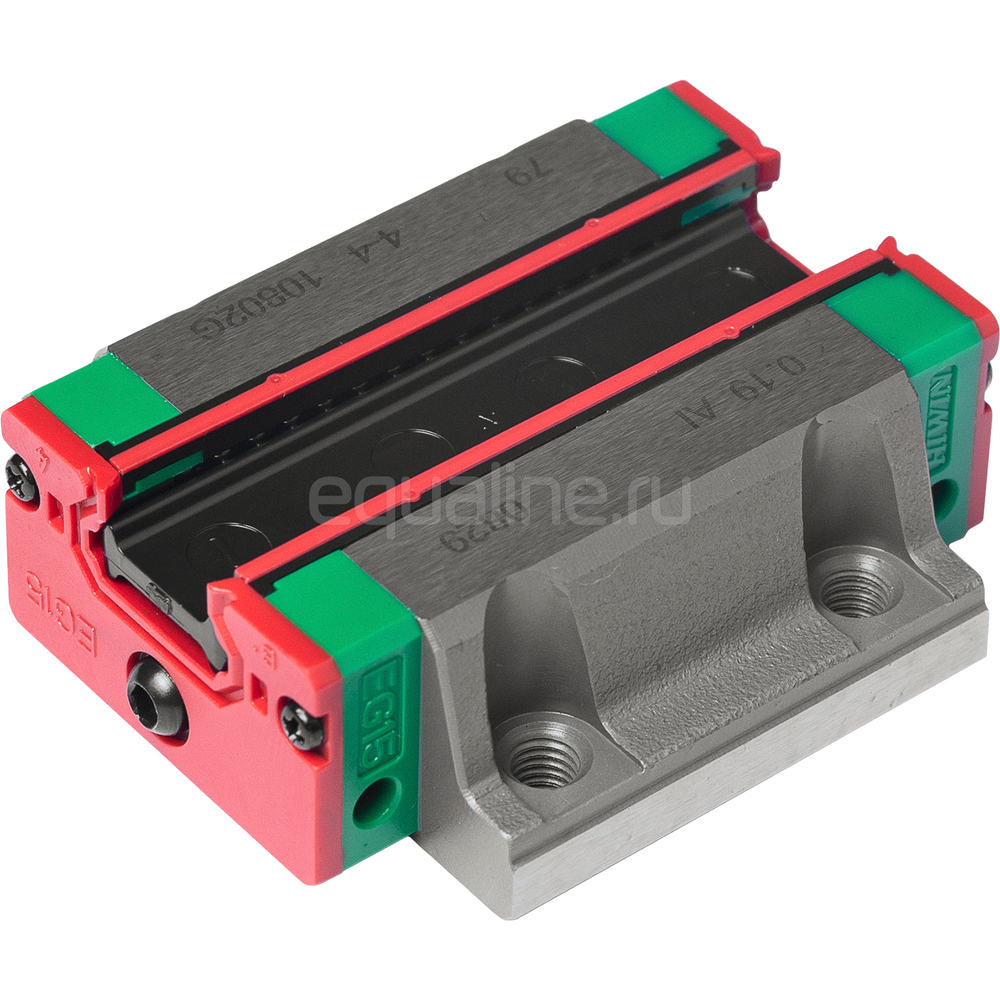

Каретка HIWIN EGW20CCZAH
Работаем только с юр. лицами или ИП i

В нашем интернет-магазине вы сможете оплатить товары только безналичным расчетом — с расчетного счета юридического лица или ИП. Срок оплаты счета – до 3-х рабочих дней. Возможно продление периода оплаты счета, для этого необходимо связаться с менеджером. Продажа товара физическим лицам не осуществляется.

С фланцем, высокого класса точности H, для высоких нагрузок. Основная область применения: автоматические системы, высокоскоростное оборудование.

Расшифровка маркировки каретки серии EG

Расшифровка маркировки каретки Hiwin серии HG

Описание
Характеристики
Документация
Дополнительная информация
Описание

Благодаря низкой высоте, направляющие серии EG особенно хорошо подходят для высокоскоростных машин, средств автоматизации и устройств, где пространство ограничено, например, принтеры широкоформатной печати.

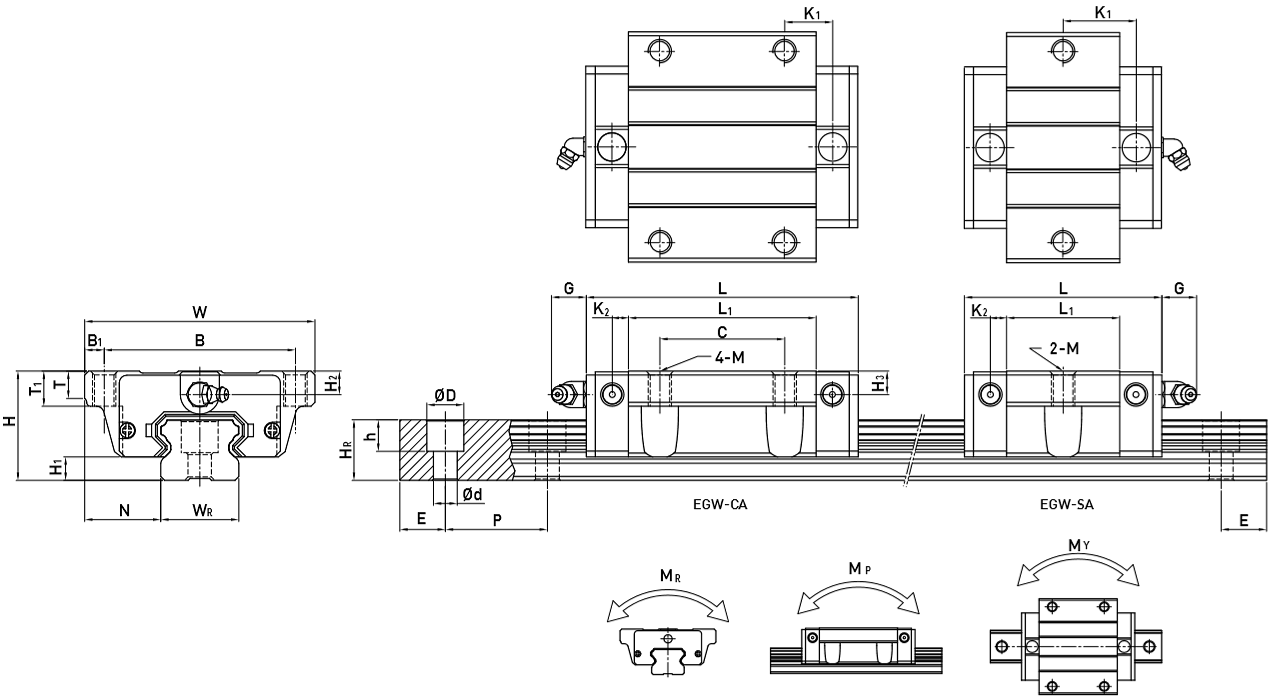

Каретка HIWIN EGW20CCZAH - чертеж

Модель H H1 N W B B1 C L1 L K1 K2 G M T T1 H2 H3 WR HR D h d P E Крепежный винт (mm) Базовая динамическая нагрузка C(kN) Базовая статическая нагрузка C0(kN) MR(kN-m) MP(kN-m) MY(kN-m) Масса каретки (kg) Масса рельса (kg/m)
EGW20CA 28 6 19,5 59 49 5 32 48,1 69,1 12,3 4,15 12 M6 7 9 6 6 20 15,5 9,5 8,5 6 60 20 M5x16 10,31 21,13 0,22 0,16 0,16 0,32 2,08
Характеристики
Производитель
Hiwin Technologies
Серия
EG - компактные
Тип каретки
EGW (с фланцем)
Типоразмер
20
Класс точности
H - высокий
Преднатяг
ZA - средний
Тип нагрузки
Высокая
Тип крепления
Сверху или снизу
Документация
Дополнительная информация

При замене вышедшей из строя каретки, зачастую известна только маркировка вида EG20, так как каретка установлена на станке, а другой информации нет. Данная маркировка расположена на торцевых уплотнениях и указывает только на серию и типоразмер направляющей. Ее будет недостаточно для точного определения конфигурации блока. Расширенное обозначение указано на установочной площадке корпуса каретки.

Варианты обозначений линейного подшипника Hiwin EGW20CCZAH:

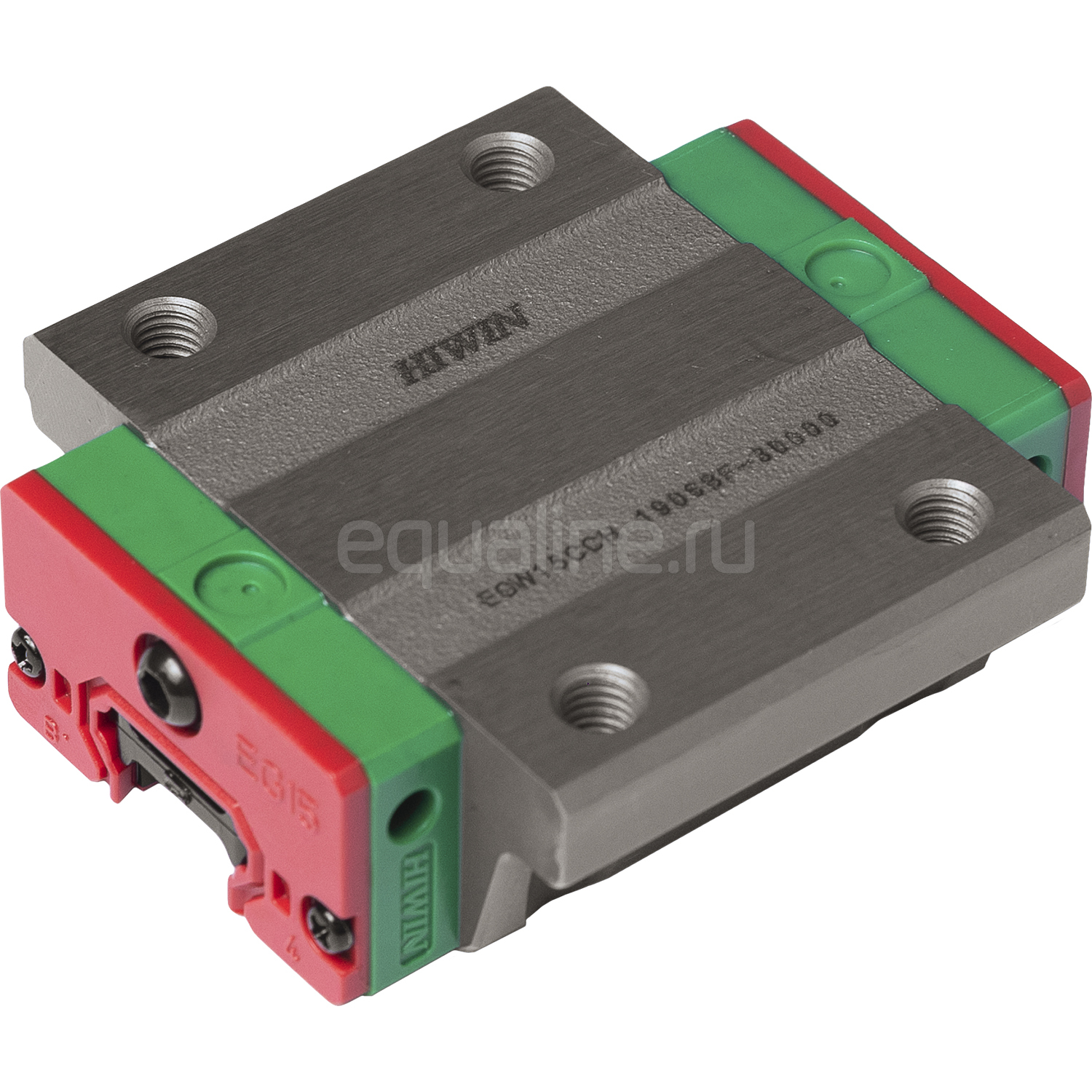

На корпусе: EGW20C, EGW20CC, EGW20CCH

На торцевом уплотнении: EG20

На упаковке: W20C

Существует несколько альтернативных способов уточнить модификацию, не снимая блок с рельса. Применяются они в зависимости от удобства.

  1. Если перемещаемая плита установлена на четырех каретках (по две на каждом рельсе), то можно выкрутить крепежные винты из любой каретки и выкатить ее по рельсу из-под плиты. Так станет доступна маркировка на корпусе.
  2. Снять основные размеры: высота в сборе с рельсом (H), ширина (W), длина стального корпуса (L1).
  3. Сфотографировать каретку с разных ракурсов и прислать нам. Специалист запросит уточнения, необходимые для подбора.

Класс предварительного натяга каретки (Z0, ZA, ZB), а в некоторых случаях и класс точности (C, H, P, SP, UP) не указывается на корпусе, и визуально определить их не получится. Эти характеристики следует подбирать исходя из назначения оборудования.
