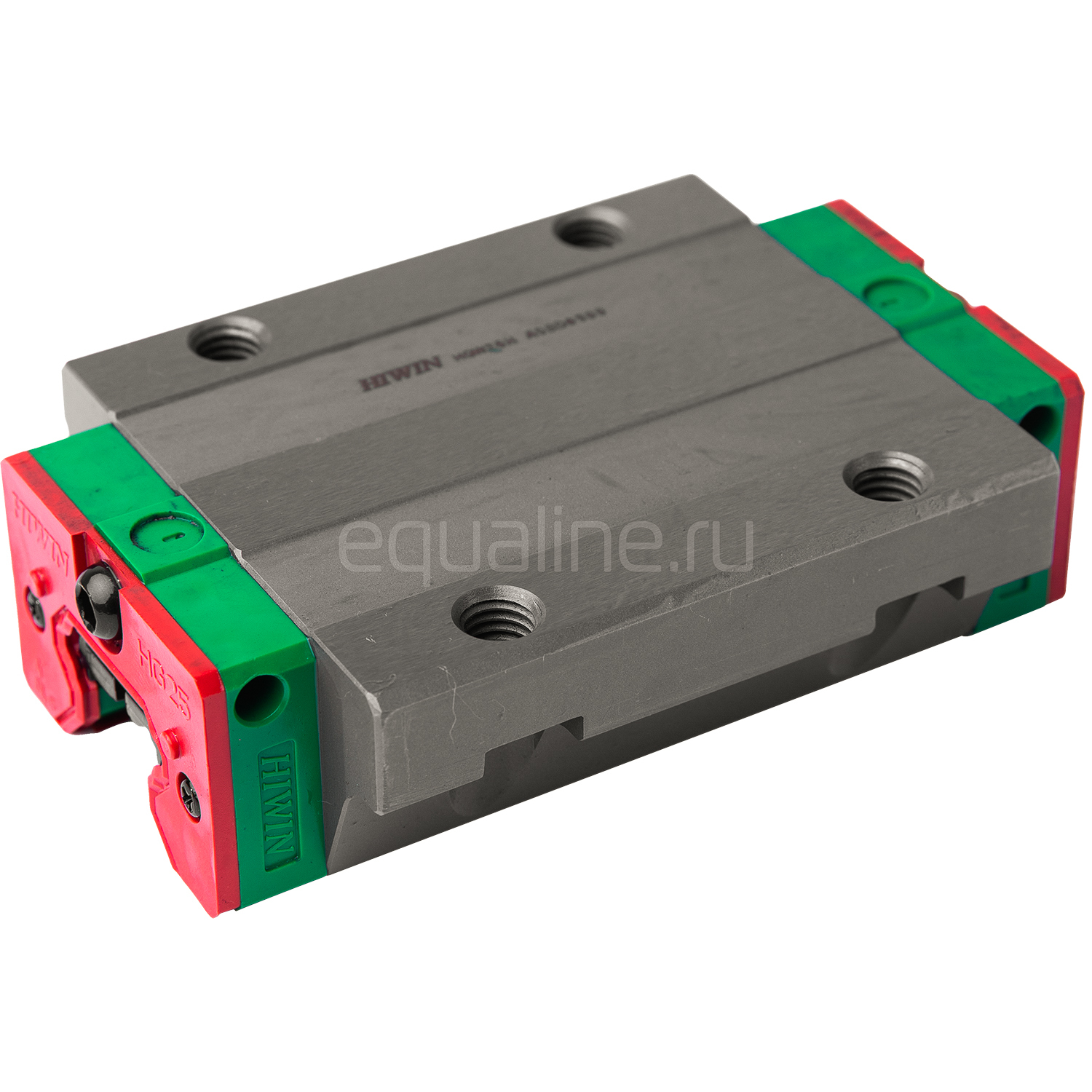

Каретка HIWIN HGW25HCZAH с фланцем, высокого класса точности H, для сверхвысоких нагрузок. Основная область применения: станки с ЧПУ и обрабатывающие центры.

Расшифровка маркировки каретки серии HG

Маркировка каретки Hiwin серии HG

Описание
Характеристики
Отзывы
Документация
Дополнительная информация
Описание

Направляющие HIWIN серии HG – это универсальная и наиболее широко применяемая в промышленности серия, обладающая высокой грузоподъемностью и жесткостью. Рельсы и каретки HG в нормальных условиях эксплуатации не требуют специального технического обслуживания, помимо периодического добавления смазки, и могут прослужить долго, сохраняя высокие скоростные характеристики, высокую точность позиционирования и плавность хода.

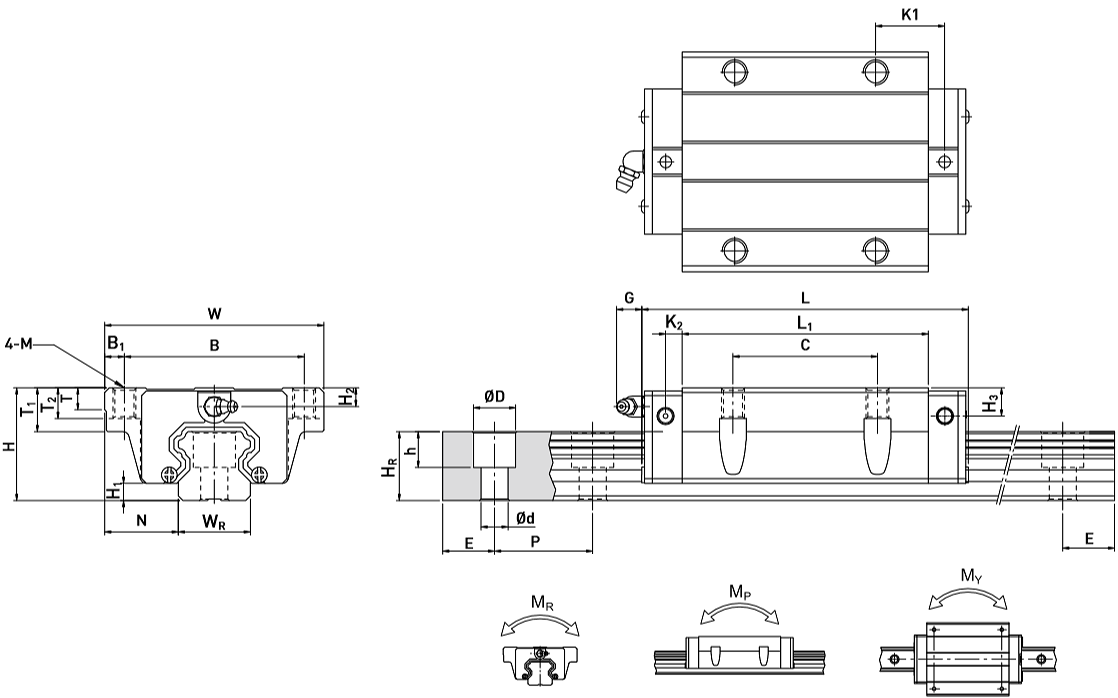

Каретка HIWIN HGW25HCZAH - чертеж

Модель H H1 N W B B1 C L1 L K1 K2 G M T T1 T2 H2 H3 WR HR D h d P E Крепежный винт (мм) Базовая динамическая нагрузка C(kN) Базовая статическая нагрузка C0(kN) MR(kN-m) MP(kN-m) MY(kN-m) Масса каретки (kg) Масса рельса (kg/m)
HGW25HC 36 5,5 23,5 70 57 6,5 45 78,6 104,6 21 6 12 M8 8 14 10 6 5 23 22 11 9 7 60 20 M6x20 42,2 69,07 0,56 0,57 0,57 0,8 3,21
Характеристики
Серия
HG - грузоподъёмные
Тип каретки
HGW (с фланцем)
Производитель
HIWIN TECHNOLOGIES
Типоразмер
25
Класс точности
H - высокий
Преднатяг
ZA - средний
Тип нагрузки
Сверхвысокая
Тип крепления
Сверху или снизу
Отзывы
Отзывов еще никто не оставлял
Документация
Дополнительная информация

При замене вышедшей из строя каретки, зачастую известна только маркировка вида HG25, так как каретка установлена на станке, а другой информации нет. Данная маркировка расположена на торцевых уплотнениях и указывает только на серию и типоразмер направляющей. Ее будет недостаточно для точного определения конфигурации блока. Расширенное обозначение указано на установочной площадке корпуса каретки.

Варианты обозначений линейного подшипника Hiwin HGW25HCZAH:

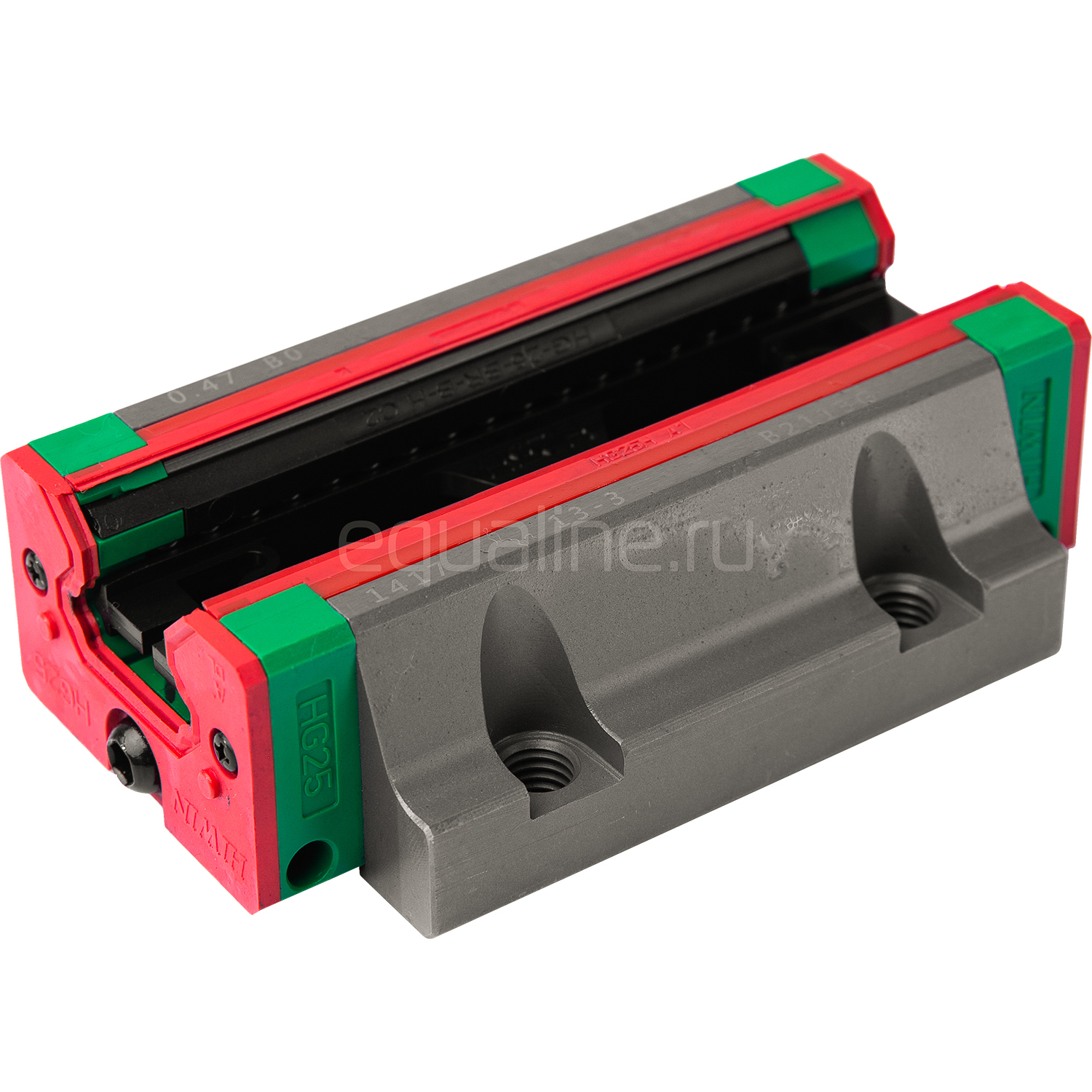

На корпусе: HGW25H, HGW25HC, HGW25HCH

На торцевом уплотнении: HG25

На упаковке: W25H

Существует несколько альтернативных способов уточнить модификацию, не снимая блок с рельса. Применяются они в зависимости от удобства.

  1. Если перемещаемая плита установлена на четырех каретках (по две на каждом рельсе), то можно выкрутить крепежные винты из любой каретки и выкатить ее по рельсу из-под плиты. Так станет доступна маркировка на корпусе.
  2. Снять основные размеры: высота в сборе с рельсом (H), ширина (W), длина стального корпуса (L1).
  3. Сфотографировать каретку с разных ракурсов и прислать нам. Специалист запросит уточнения, необходимые для подбора.

Класс предварительного натяга каретки (Z0, ZA, ZB), а в некоторых случаях и класс точности (C, H, P, SP, UP) не указывается на корпусе, и визуально определить их не получится. Эти характеристики следует подбирать исходя из назначения оборудования.
