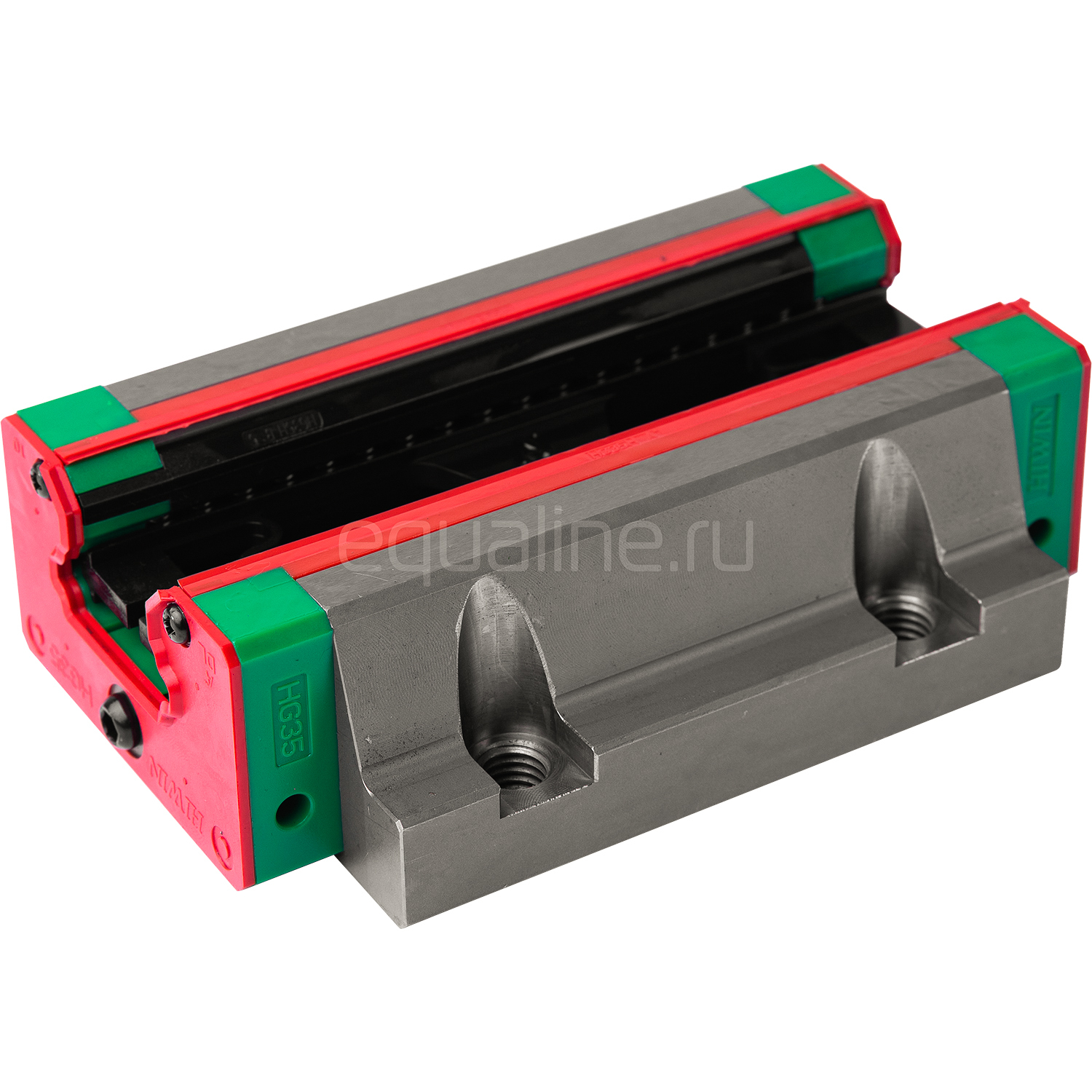

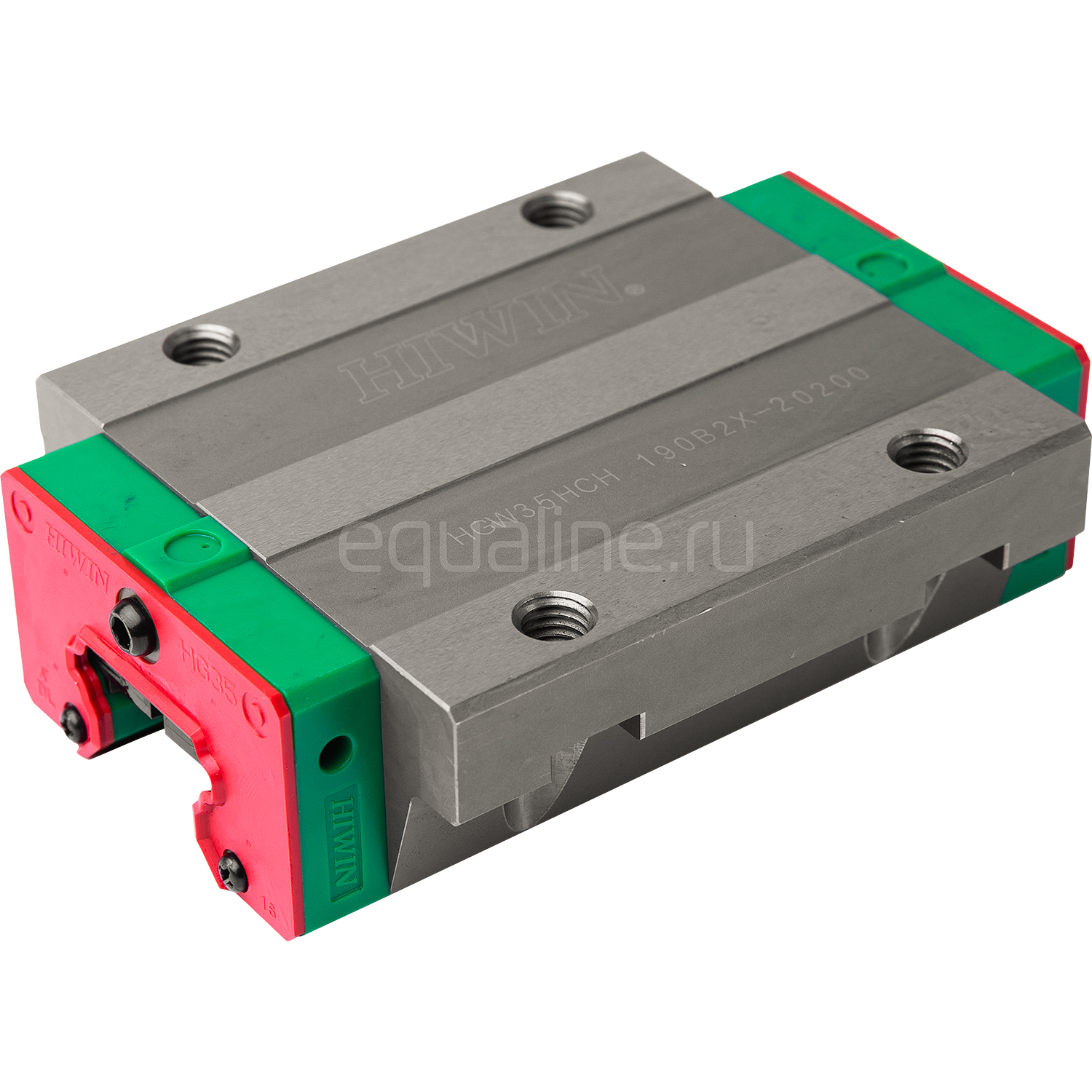

Каретка HIWIN HGW35HCZAH
(0)
Добавить в сравнение

Каретка HIWIN HGW35HCZAH с фланцем, высокого класса точности H, для сверхвысоких нагрузок. Основная область применения: станки с ЧПУ и обрабатывающие центры.

Расшифровка маркировки каретки серии HG

Маркировка каретки Hiwin серии HG

Описание
Характеристики
Отзывы
Документация
Описание

Направляющие HIWIN серии HG – это универсальная и наиболее широко применяемая в промышленности серия, обладающая высокой грузоподъемностью и жесткостью. Рельсы и каретки HG в нормальных условиях эксплуатации не требуют специального технического обслуживания, помимо периодического добавления смазки, и могут прослужить долго, сохраняя высокие скоростные характеристики, высокую точность позиционирования и плавность хода.

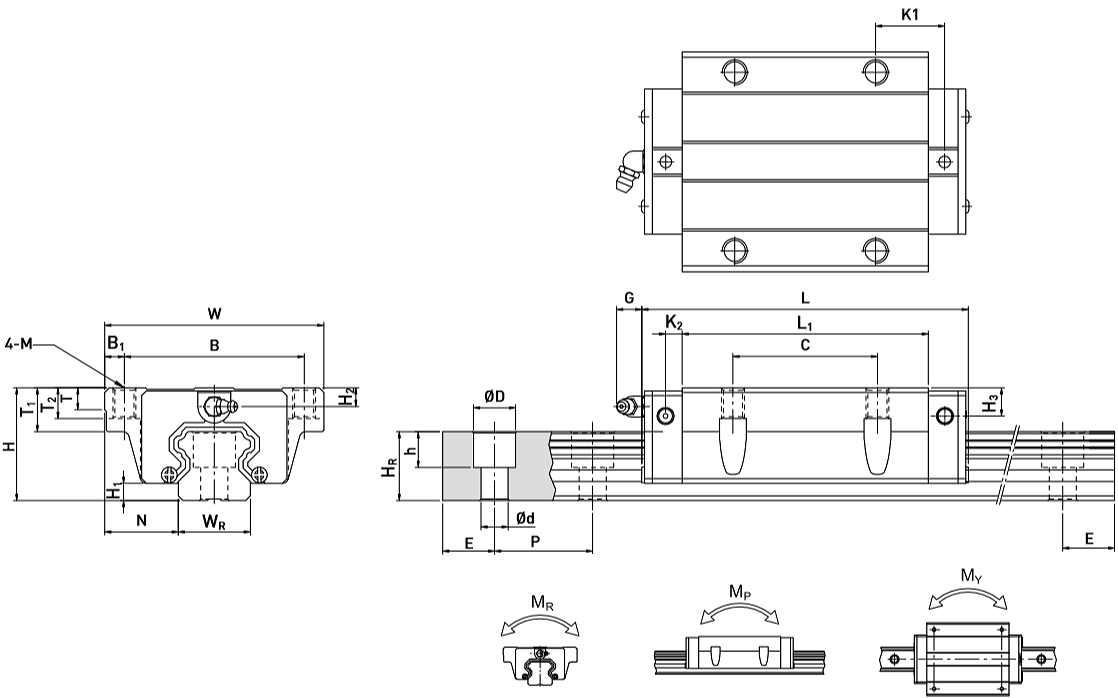

Каретка HIWIN HGW35HCZAH - чертеж

Модель H H1 N W B B1 C L1 L K1 K2 G M T T1 T2 H2 H3 WR HR D h d P E Крепежный винт (мм) Базовая динамическая нагрузка C(kN) Базовая статическая нагрузка C0(kN) MR(kN-m) MP(kN-m) MY(kN-m) Масса каретки (kg) Масса рельса (kg/m)
HGW35HC 48 7,5 33 100 82 9 62 105,8 138,2 27,5 7 12 M10 10,1 18 13 9 12,6 34 29 14 12 9 80 20 M8x25 77,9 122,77 1,54 1,4 1,4 2,06 6,3
Характеристики
Серия
HG - грузоподъёмные
Тип каретки
HGW (с фланцем)
Производитель
HIWIN TECHNOLOGIES
Типоразмер
35
Класс точности
H - высокий
Преднатяг
ZA - средний
Тип нагрузки
Сверхвысокая
Тип крепления
Сверху или снизу
Отзывы
Отзывов еще никто не оставлял
Документация
