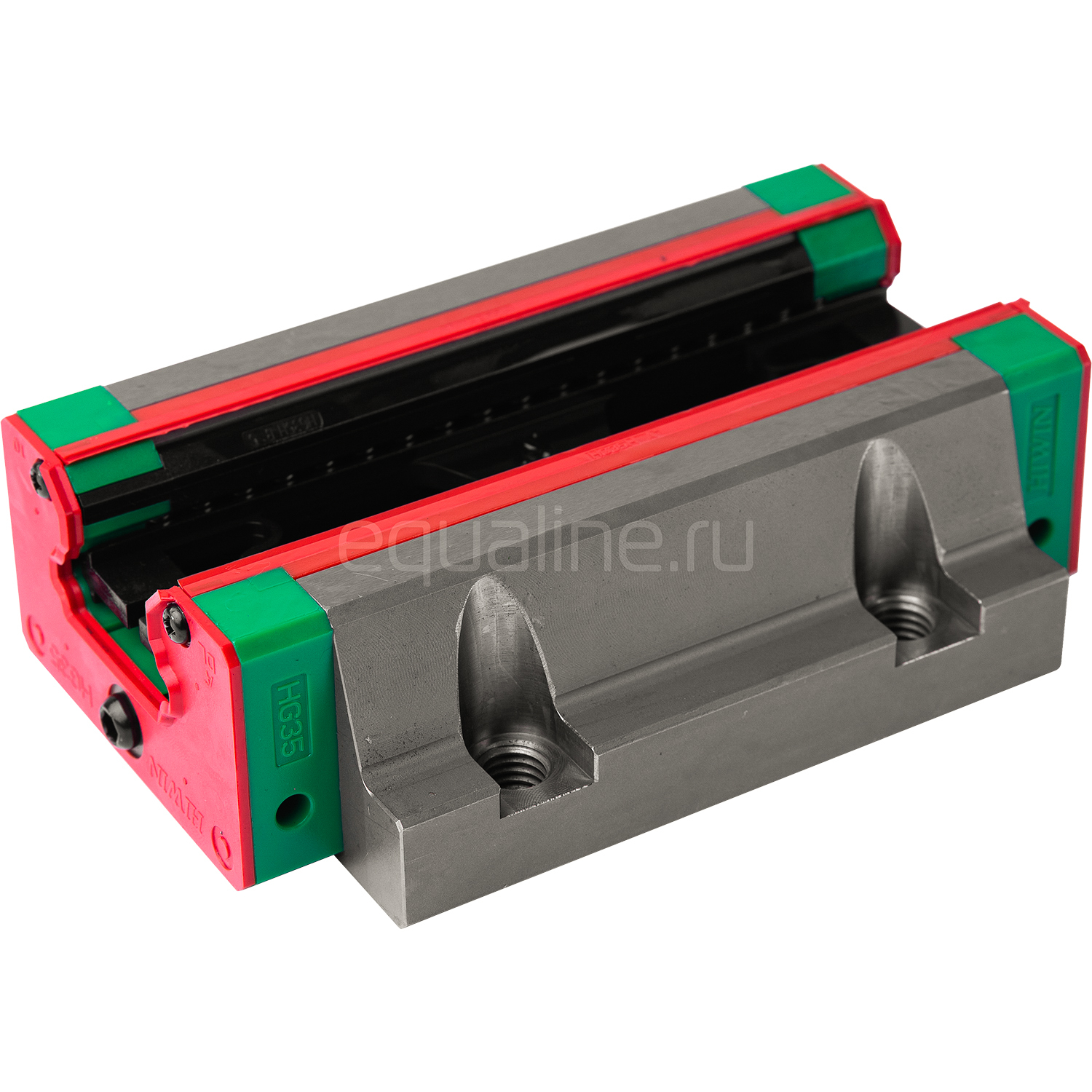

Каретка HIWIN HGW55HCZAH
Работаем только с юр. лицами или ИП i

В нашем интернет-магазине вы сможете оплатить товары только безналичным расчетом — с расчетного счета юридического лица или ИП. Срок оплаты счета – до 3-х рабочих дней. Возможно продление периода оплаты счета, для этого необходимо связаться с менеджером. Продажа товара физическим лицам не осуществляется.

С фланцем, высокого класса точности H, для сверхвысоких нагрузок. Основная область применения: станки с ЧПУ и обрабатывающие центры.

Расшифровка маркировки каретки серии HG

Маркировка каретки Hiwin серии HG

Описание
Характеристики
Оплата
Доставка
Документация
Дополнительная информация
Описание

Направляющие HIWIN серии HG – это универсальная и наиболее широко применяемая в промышленности серия, обладающая высокой грузоподъемностью и жесткостью. Рельсы и каретки HG в нормальных условиях эксплуатации не требуют специального технического обслуживания, помимо периодического добавления смазки, и могут прослужить долго, сохраняя высокие скоростные характеристики, высокую точность позиционирования и плавность хода.

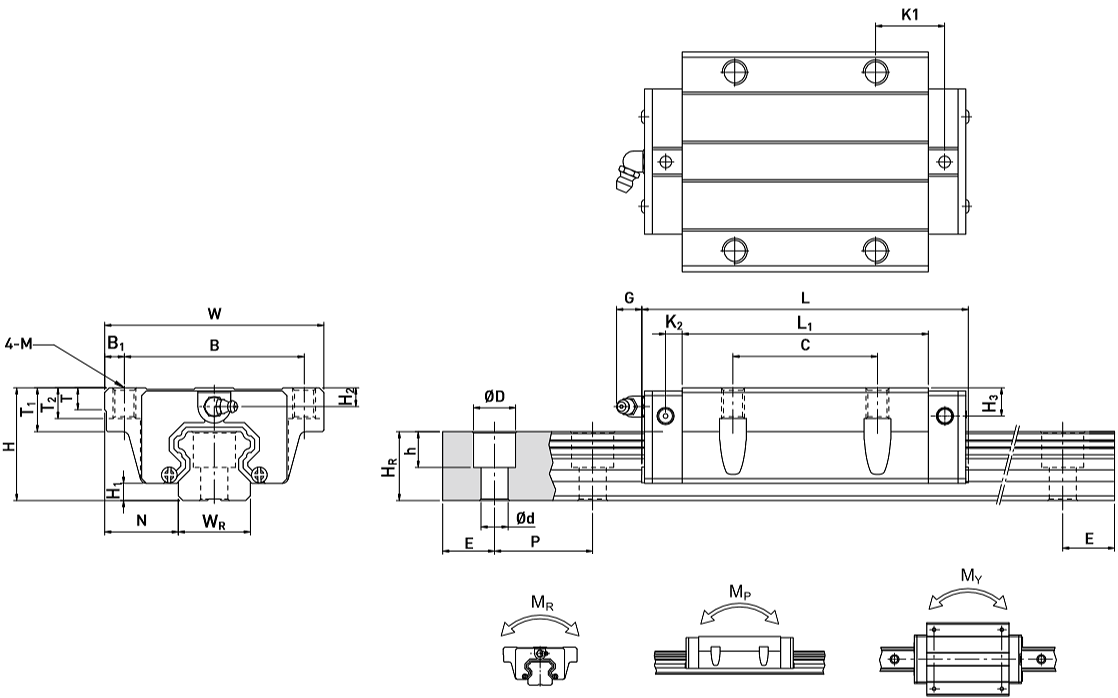

Каретка HIWIN HGW55HCZAH - чертеж

Модель H H1 N W B B1 C L1 L K1 K2 G M T T1 T2 H2 H3 WR HR D h d P E Крепежный винт (мм) Базовая динамическая нагрузка C(kN) Базовая статическая нагрузка C0(kN) MR(kN-m) MP(kN-m) MY(kN-m) Масса каретки (kg) Масса рельса (kg/m)
HGW55HC 70 13 43,5 140 116 12 95 155,8 204,8 36,4 11 12,9 M14 17,5 26,5 17 12 19 53 44 23 20 16 120 30 M14x45 184,9 276,23 4,88 4,57 4,57 5,96 15,08
Характеристики
Производитель
Hiwin Technologies
Серия
HG - грузоподъёмные
Тип каретки
HGW (с фланцем)
Типоразмер
55
Класс точности
H - высокий
Преднатяг
ZA - средний
Тип нагрузки
Сверхвысокая
Тип крепления
Сверху или снизу
Оплата

В нашем интернет-магазине вы сможете оплатить товары только безналичным расчетом — с расчетного счета юридического лица или ИП. Срок оплаты счета – до 3 дней. Возможно продление периода оплаты счета, для этого необходимо связаться с менеджером.

Продажа товара осуществляется только юридическим лицам или ИП.

Доставка

Доставка по России выполняется транспортными компаниями.

Мы сами бесплатно отвозим заказы на терминалы отправки следующих ТК: Деловые линии, ПЭК, КИТ, Байкал-Сервис.

При выборе службы доставки СДЭК, в стоимость перевозки, также, будет включен забор груза с нашего склада.

Вы можете самостоятельно заказать доставку товара по России транспортной компанией, не входящей в наш перечень. В таком случае, груз выдается курьеру при наличии оригинала правильно оформленной транспортной накладной (экспедиторской расписки).

Стоимость доставки заказа вы можете рассчитать на официальных сайтах перевозчиков либо запросить примерный расчет у менеджера интернет-магазина.

Все расходы на доставку заказа, включая дополнительные услуги транспортной компании, оплачивает покупатель, если иное не согласовано с интернет-магазином.

Документация
Дополнительная информация

При замене вышедшей из строя каретки, зачастую известна только маркировка вида HG55, так как каретка установлена на станке, а другой информации нет. Данная маркировка расположена на торцевых уплотнениях и указывает только на серию и типоразмер направляющей. Ее будет недостаточно для точного определения конфигурации блока. Расширенное обозначение указано на установочной площадке корпуса каретки.

Варианты обозначений линейного подшипника Hiwin HGW55HCZAH:

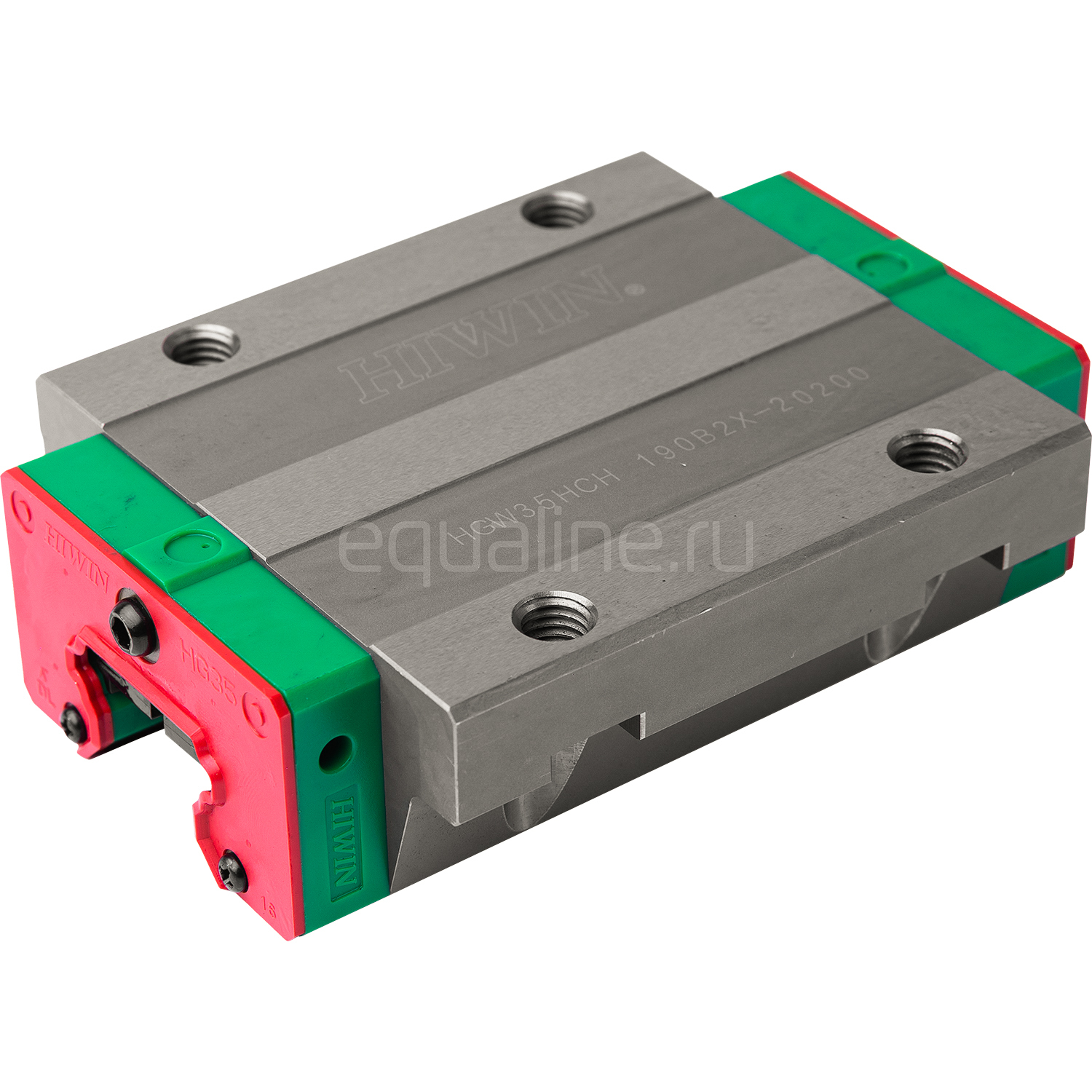

На корпусе: HGW55H, HGW55HC, HGW55HCH

На торцевом уплотнении: HG55

На упаковке: W55H

Существует несколько альтернативных способов уточнить модификацию, не снимая блок с рельса. Применяются они в зависимости от удобства.

  1. Если перемещаемая плита установлена на четырех каретках (по две на каждом рельсе), то можно выкрутить крепежные винты из любой каретки и выкатить ее по рельсу из-под плиты. Так станет доступна маркировка на корпусе.
  2. Снять основные размеры: высота в сборе с рельсом (H), ширина (W), длина стального корпуса (L1).
  3. Сфотографировать каретку с разных ракурсов и прислать нам. Специалист запросит уточнения, необходимые для подбора.

Класс предварительного натяга каретки (Z0, ZA, ZB), а в некоторых случаях и класс точности (C, H, P, SP, UP) не указывается на корпусе, и визуально определить их не получится. Эти характеристики следует подбирать исходя из назначения оборудования.
