Описание

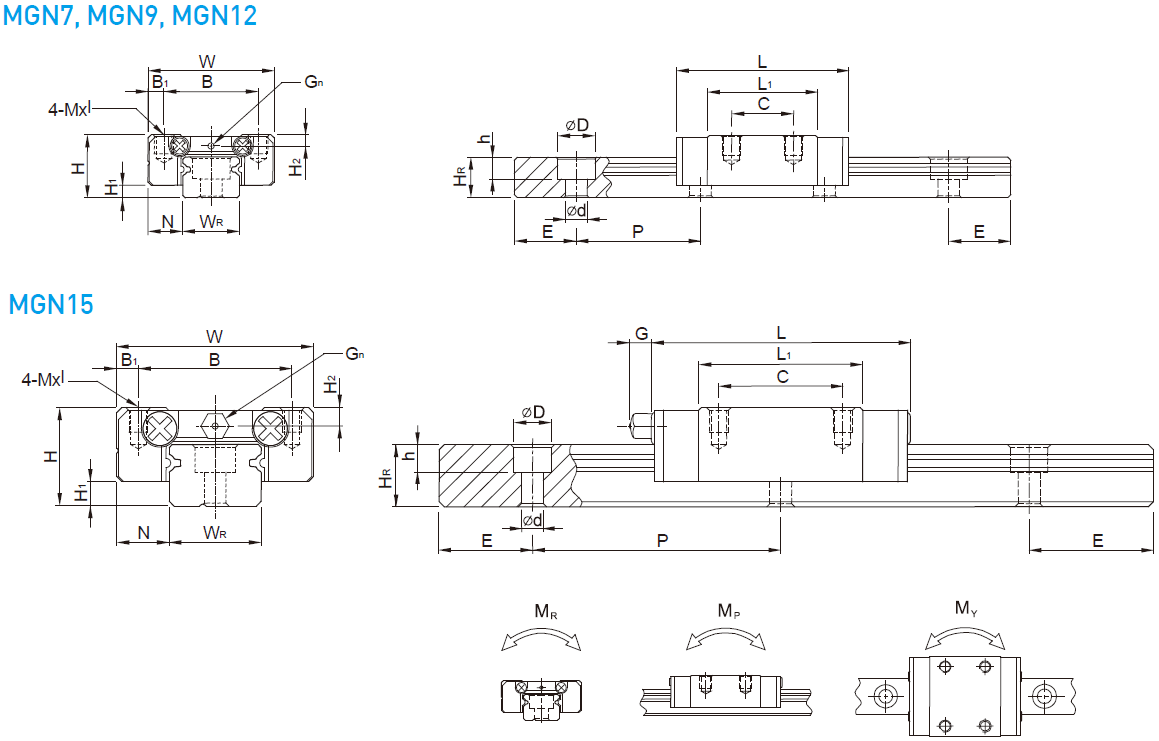

| Модель | H | H1 | N | W | B | B1 | C | L1 | L | G | Gn | Mxl | H2 | WR | HR | D | h | d | P | E | Крепежный винт (mm) | Базовая динамическая нагрузка C(kN) | Базовая статическая нагрузка C0(kN) | MR(N-m) | MP(N-m) | MY(N-m) | Масса каретки (kg) | Масса рельса (kg/m) |
| MGN12C | 13 | 3 | 7,5 | 27 | 20 | 3.5 | 15 | 21,7 | 34,7 | - | Ø2 | M3x3.5 | 2.5 | 12 | 8 | 6 | 4.5 | 3.5 | 25 | 10 | M3x8 | 2,84 | 3,92 | 25,48 | 13,72 | 13,72 | 0,034 | 0,65 |
Характеристики
Производитель
Hiwin Technologies
Серия
MG - миниатюрные
Тип каретки
MGN (миниатюрная, стандартная)
Типоразмер
12
Класс точности
H - высокий
Преднатяг
Z1 - легкий
Тип нагрузки
Высокая
Тип крепления
Сверху
