Описание

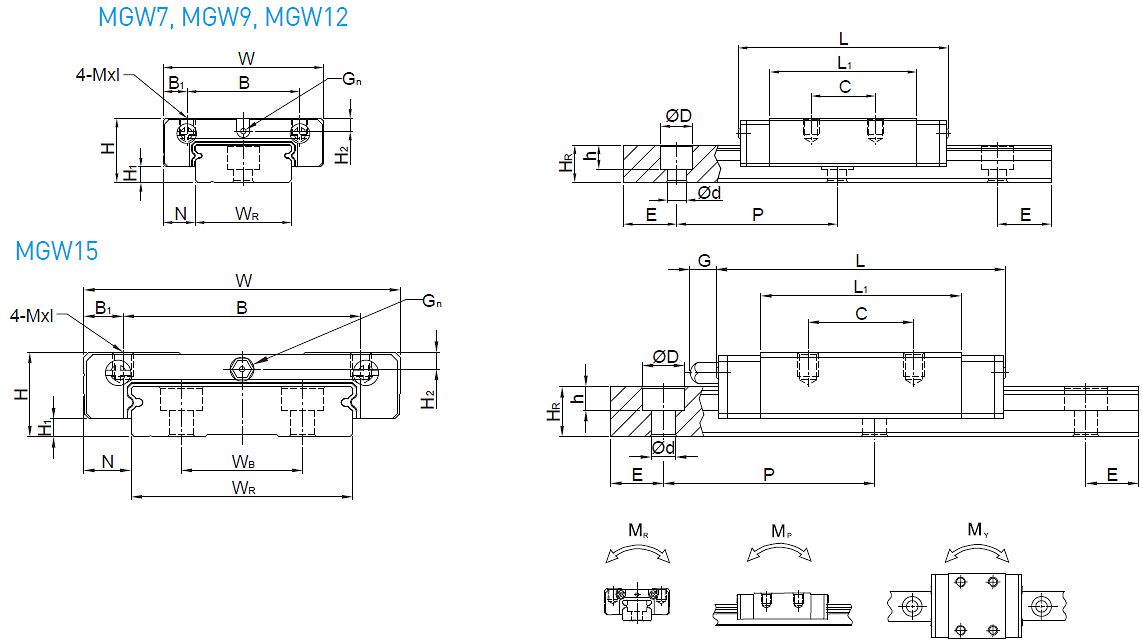

| Модель | H | H1 | N | W | B | B1 | C | L1 | L | G | Gn | Mxl | H2 | WR | WB | HR | D | h | d | P | E | Крепежный винт (mm) | Базовая динамическая нагрузкаC(kN) | Базовая статическая нагрузка C0(kN) | MR(N-m) | MP(N-m) | MY(N-m) | Масса каретки (kg) | Масса рельса (kg/m) |
| MGW12H | 14 | 3,4 | 8 | 40 | 28 | 6 | 28 | 45,6 | 60,4 | - | Ø1.2 | M3x3.6 | 2,8 | 24 | - | 8,5 | 8 | 4,5 | 4,5 | 40 | 15 | M4x8 | 5,1 | 8,24 | 102,7 | 57,37 | 57,37 | 0,103 | 1,49 |
Характеристики
Производитель
Hiwin Technologies
Серия
MG - миниатюрные
Тип каретки
MGW (миниатюрная, широкая)
Типоразмер
12
Класс точности
H - высокий
Преднатяг
Z0 - очень легкий
Тип нагрузки
Сверхвысокая
Тип крепления
Сверху
