Описание

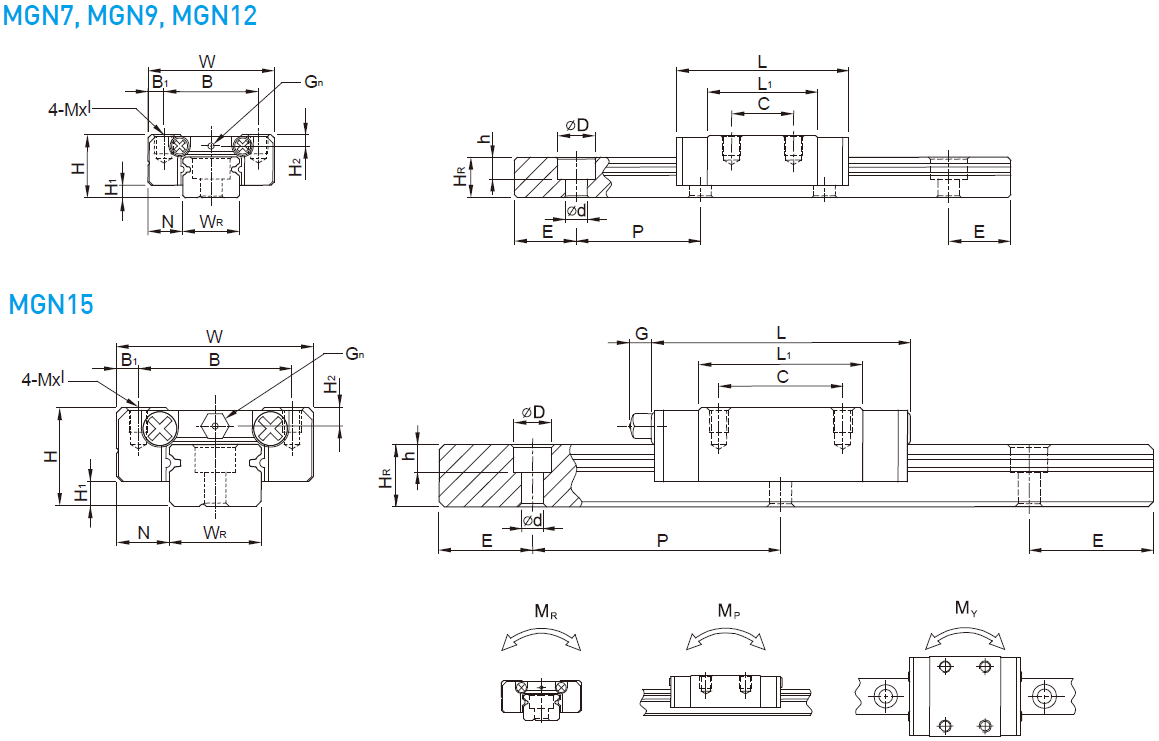

| Модель | H | H1 | N | W | B | B1 | C | L1 | L | G | Gn | Mxl | H2 | WR | HR | D | h | d | P | E | Крепежный винт (mm) | Базовая динамическая нагрузка C(kN) | Базовая статическая нагрузка C0(kN) | MR(N-m) | MP(N-m) | MY(N-m) | Масса каретки (kg) | Масса рельса (kg/m) |
| MGN15H | 16 | 4 | 8,5 | 32 | 25 | 3.5 | 25 | 43,4 | 58,8 | 4.5 | M3 | M3x4 | 3 | 15 | 10 | 6 | 4.5 | 3.5 | 40 | 15 | M3x10 | 6,37 | 9,11 | 73,5 | 57,82 | 57,82 | 0,092 | 1,06 |
Характеристики
Производитель
Hiwin Technologies (Тайвань)
Серия
MG - миниатюрные
Тип каретки
MGN (миниатюрная, стандартная)
Типоразмер
15
Класс точности
H - высокий
Преднатяг
Z0 - очень легкий
Тип нагрузки
Сверхвысокая
Тип крепления
Сверху
