Описание

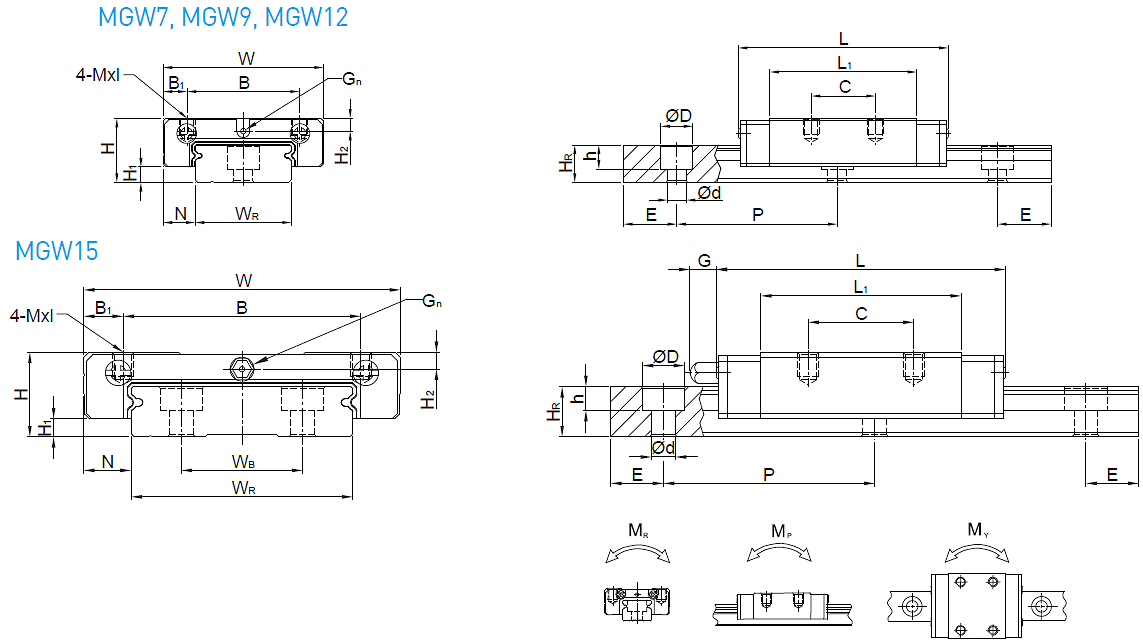

| Модель | H | H1 | N | W | B | B1 | C | L1 | L | G | Gn | Mxl | H2 | WR | WB | HR | D | h | d | P | E | Крепежный винт (mm) | Базовая динамическая нагрузкаC(kN) | Базовая статическая нагрузка C0(kN) | MR(N-m) | MP(N-m) | MY(N-m) | Масса каретки (kg) | Масса рельса (kg/m) |
| MGW15H | 16 | 3,4 | 9 | 60 | 45 | 7,5 | 35 | 57 | 73,8 | 5.2 | M3 | M4x4.2 | 3,2 | 42 | 23 | 9,5 | 8 | 4,5 | 4,5 | 40 | 15 | M4x10 | 8,93 | 13,38 | 299,01 | 122,6 | 122,6 | 0,215 | 2,86 |
Характеристики
Производитель
Hiwin Technologies (Тайвань)
Серия
MG - миниатюрные
Тип каретки
MGW (миниатюрная, широкая)
Типоразмер
15
Класс точности
H - высокий
Преднатяг
Z0 - очень легкий
Тип нагрузки
Сверхвысокая
Тип крепления
Сверху
