Описание

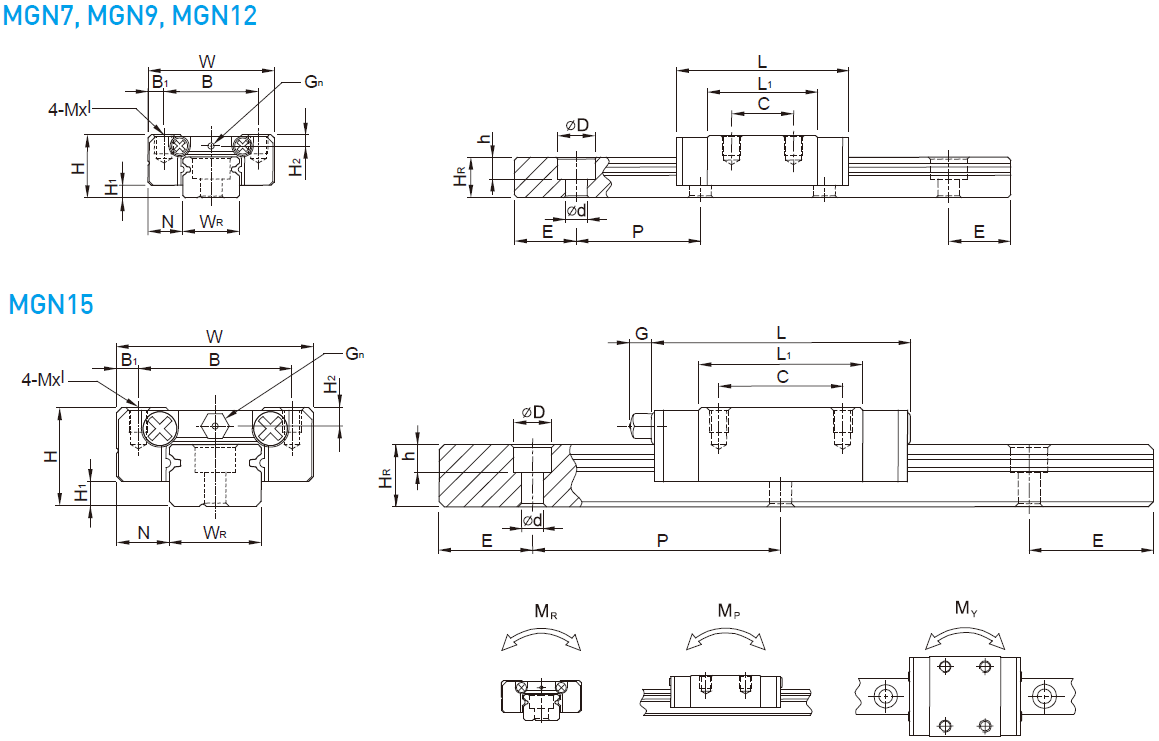

| Модель | H | H1 | N | W | B | B1 | C | L1 | L | G | Gn | Mxl | H2 | WR | HR | D | h | d | P | E | Крепежный винт (mm) | Базовая динамическая нагрузка C(kN) | Базовая статическая нагрузка C0(kN) | MR(N-m) | MP(N-m) | MY(N-m) | Масса каретки (kg) | Масса рельса (kg/m) |
| MGN7H | 8 | 1,5 | 5 | 17 | 12 | 2.5 | 13 | 21,8 | 30,8 | - | Ø1.2 | M2x2.5 | 1.5 | 7 | 4,8 | 4.2 | 2.3 | 2.4 | 15 | 5 | M2x6 | 1,37 | 1,96 | 7,64 | 4,8 | 4,8 | 0,015 | 0,22 |
Характеристики
Производитель
Hiwin Technologies
Серия
MG - миниатюрные
Тип каретки
MGN (миниатюрная, стандартная)
Типоразмер
7
Класс точности
H - высокий
Преднатяг
Z0 - очень легкий
Тип нагрузки
Сверхвысокая
Тип крепления
Сверху
