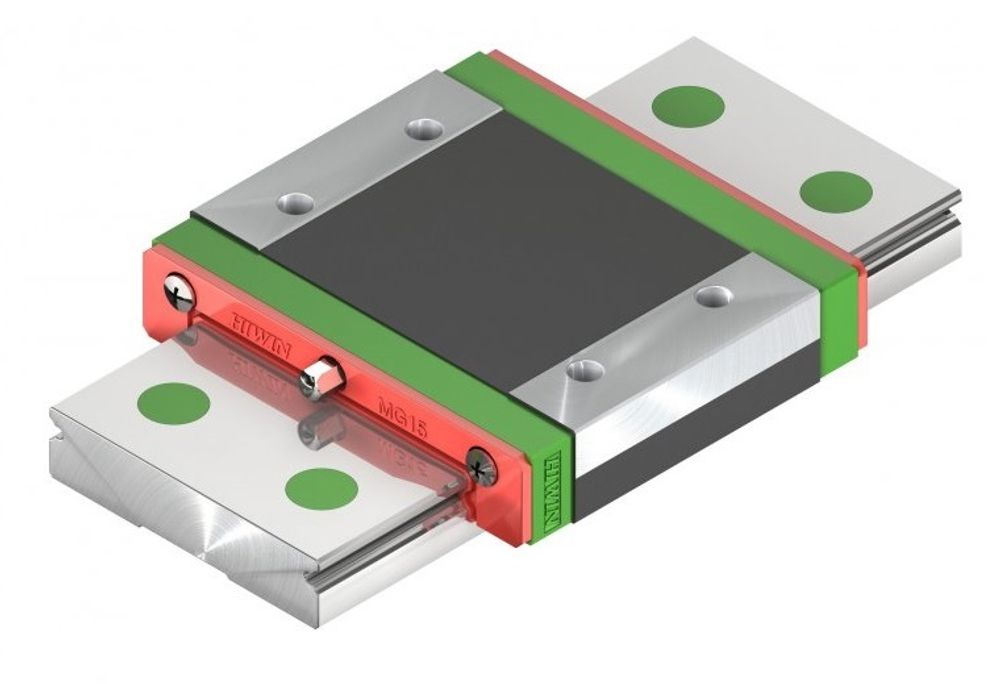

Каретка HIWIN MGW7CZ0HM
Работаем только с юр. лицами или ИП i

В нашем интернет-магазине вы сможете оплатить товары только безналичным расчетом — с расчетного счета юридического лица или ИП. Срок оплаты счета – до 3-х рабочих дней. Возможно продление периода оплаты счета, для этого необходимо связаться с менеджером. Продажа товара физическим лицам не осуществляется.

Миниатюрная каретка высокого класса точности H из нержавеющей стали. Основная область применения: 3D-принтеры, робототехника, медицинское оборудование.

Расшифровка маркировки каретки серии MG

Маркировка каретки Hiwin серии MGW

Описание
Характеристики
Документация
Описание

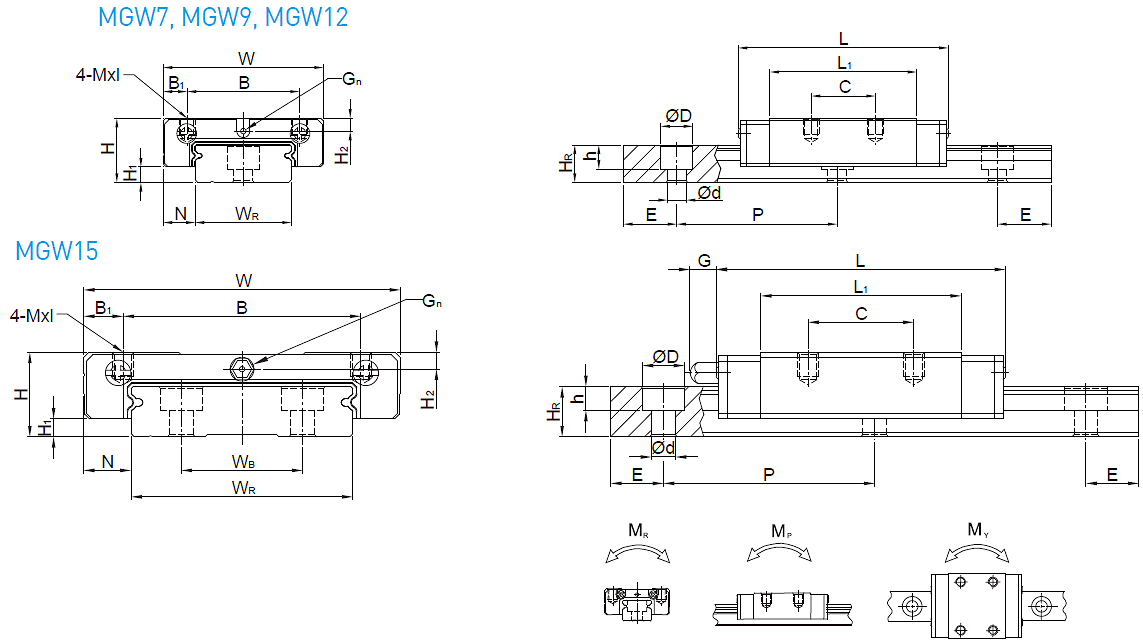

Каретка HIWIN MGW7CZ0HM - чертеж

Модель  H H1 N W B B1 C L1 L G Gn Mxl H2 WR WB HR D h d P E Крепежный винт (mm) Базовая динамическая нагрузкаC(kN) Базовая статическая нагрузка C0(kN) MR(N-m) MP(N-m) MY(N-m) Масса каретки (kg) Масса рельса (kg/m)
MGW7C 9 1,9 5,5 25 19 3 10 21 31,2 - Ø1.2 M3x3 1,85 14 - 5,2 6 3,2 3,5 30 10 M3x6 1,37 2,06 15,7 7,14 7,14 0,02 0,51
Характеристики
Производитель
Hiwin Technologies
Серия
MG - миниатюрные
Тип каретки
MGW (миниатюрная, широкая)
Типоразмер
7
Класс точности
H - высокий
Преднатяг
Z0 - очень легкий
Тип нагрузки
Высокая
Тип крепления
Сверху
