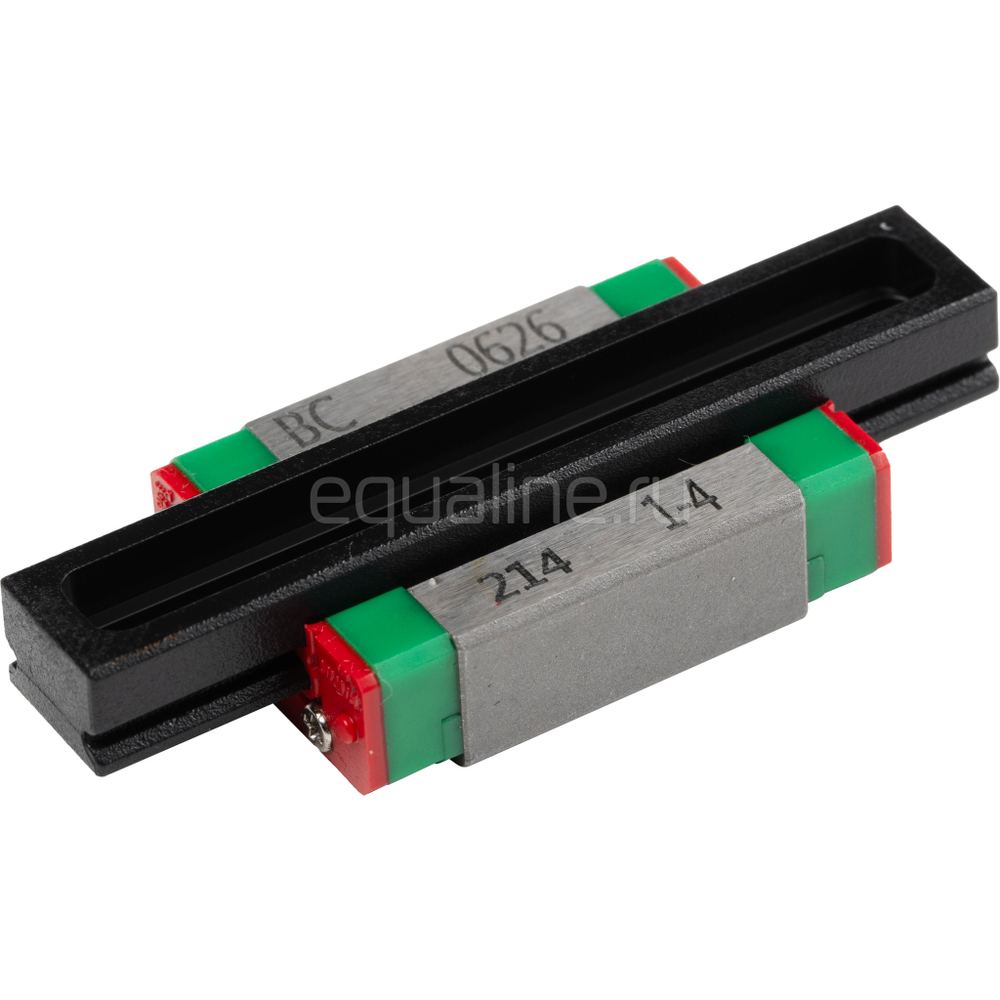

Каретка HIWIN MGN9CZ1HM
Работаем только с юр. лицами или ИП i

В нашем интернет-магазине вы сможете оплатить товары только безналичным расчетом — с расчетного счета юридического лица или ИП. Срок оплаты счета – до 3-х рабочих дней. Возможно продление периода оплаты счета, для этого необходимо связаться с менеджером. Продажа товара физическим лицам не осуществляется.

Миниатюрная каретка высокого класса точности H из нержавеющей стали. Основная область применения: 3D-принтеры, робототехника, медицинское оборудование.

Расшифровка маркировки каретки серии MG

Маркировка каретки Hiwin серии MGN

    Описание
    Характеристики
    Документация
    Описание

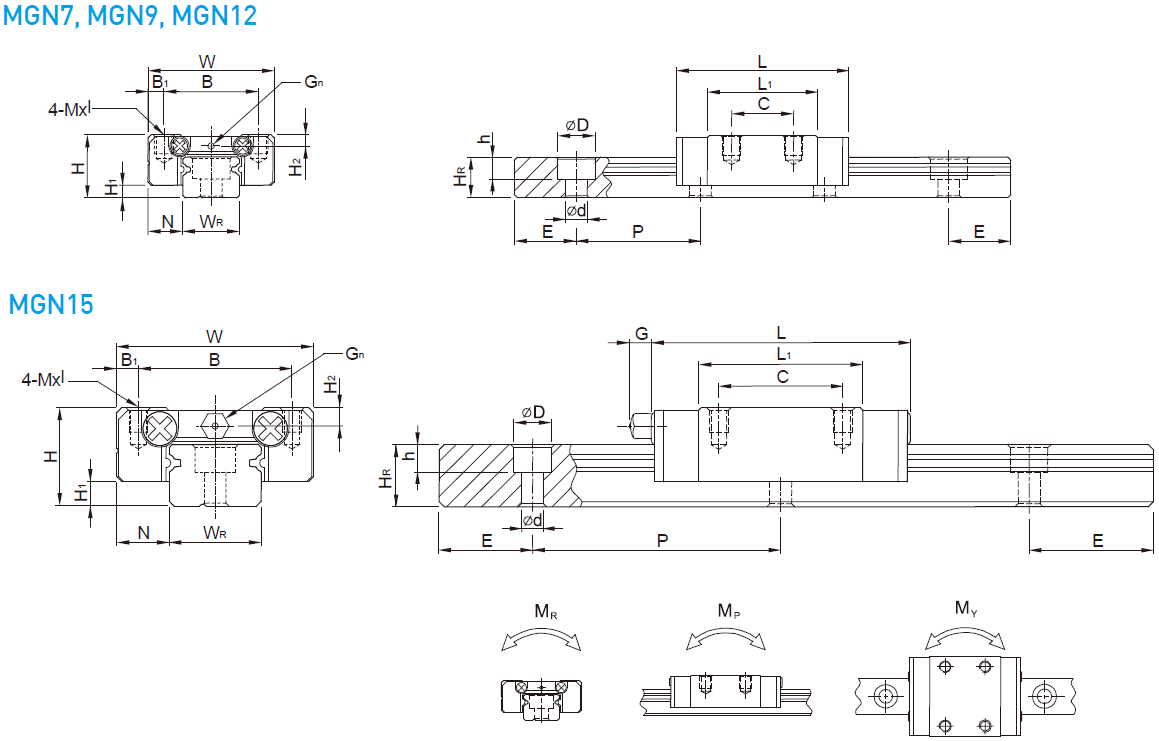

    Каретка HIWIN MGN9CZ1HM - чертеж

    Модель H H1 N W B B1 C L1 L G Gn Mxl H2 WR HR D h d P E Крепежный винт (mm) Базовая динамическая нагрузка C(kN) Базовая статическая нагрузка C0(kN) MR(N-m) MP(N-m) MY(N-m) Масса каретки (kg) Масса рельса (kg/m)
    MGN9C 10 2 5,5 20 15 2.5 10 18,9 28,9 - Ø1.4 M3x3 1.8 9 6,5 6 3.5 3.5 20 7,5 M3x8 1,86 2,55 11,76 7,35 7,35 0,016 0,38
    Характеристики
    Производитель
    Hiwin Technologies
    Серия
    MG - миниатюрные
    Тип каретки
    MGN (миниатюрная, стандартная)
    Типоразмер
    9
    Класс точности
    H - высокий
    Преднатяг
    Z1 - легкий
    Тип нагрузки
    Высокая
    Тип крепления
    Сверху
