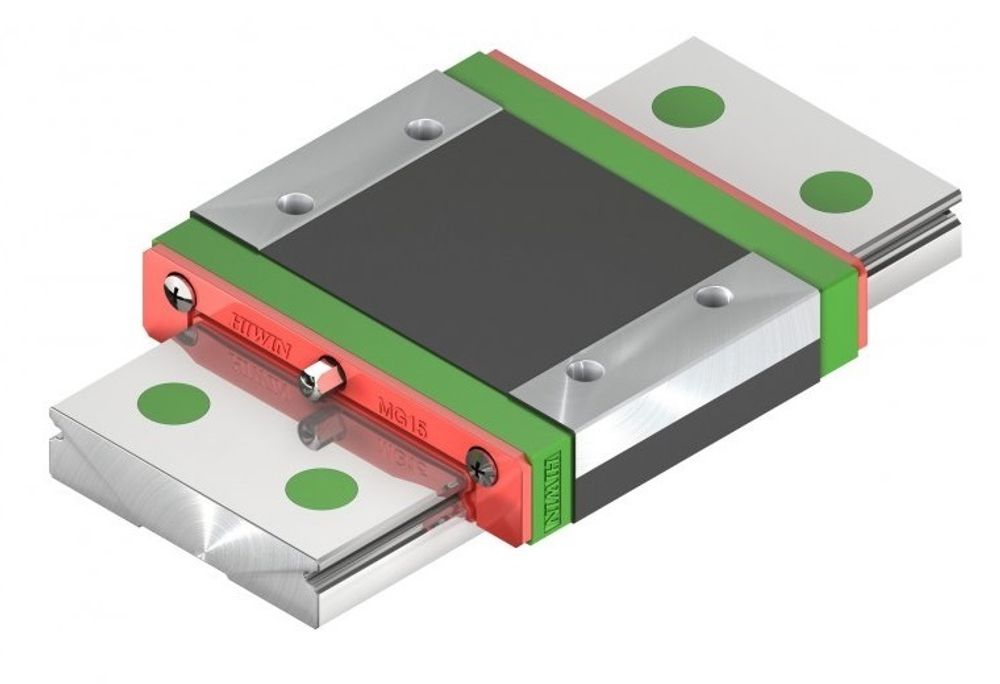

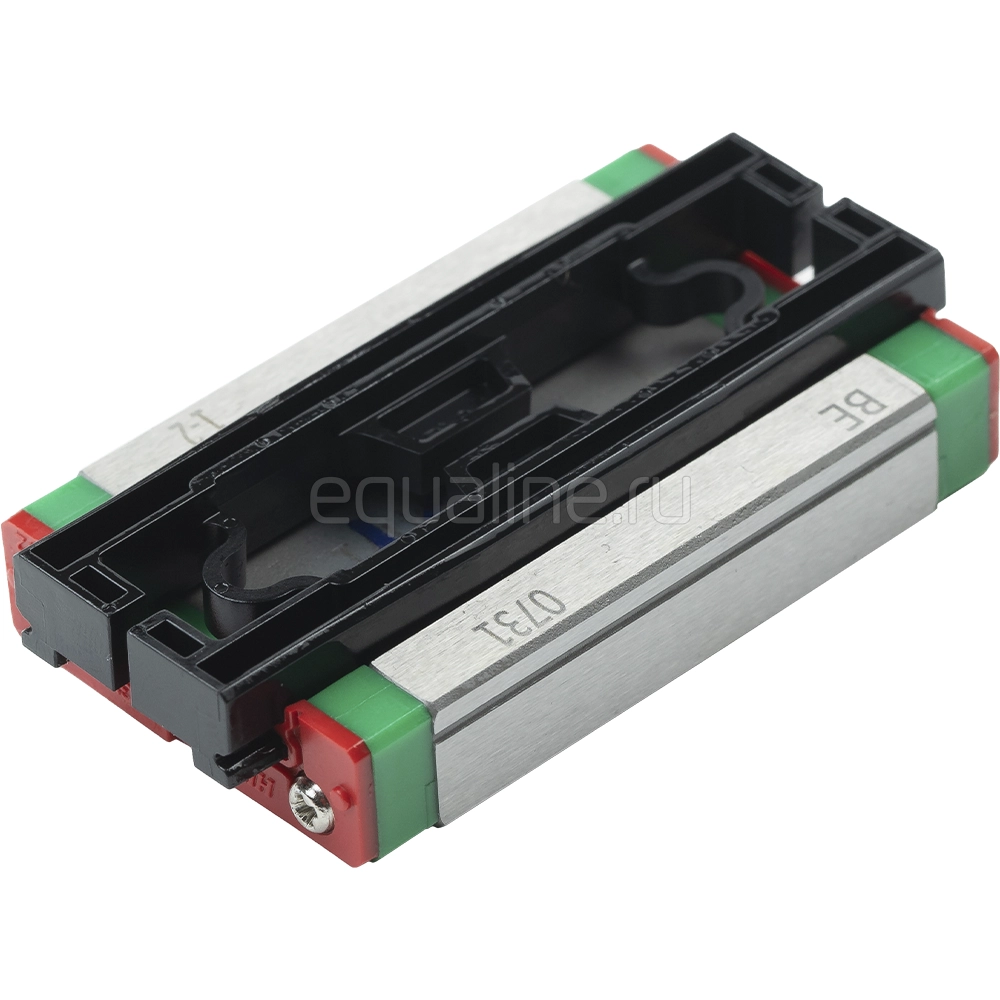

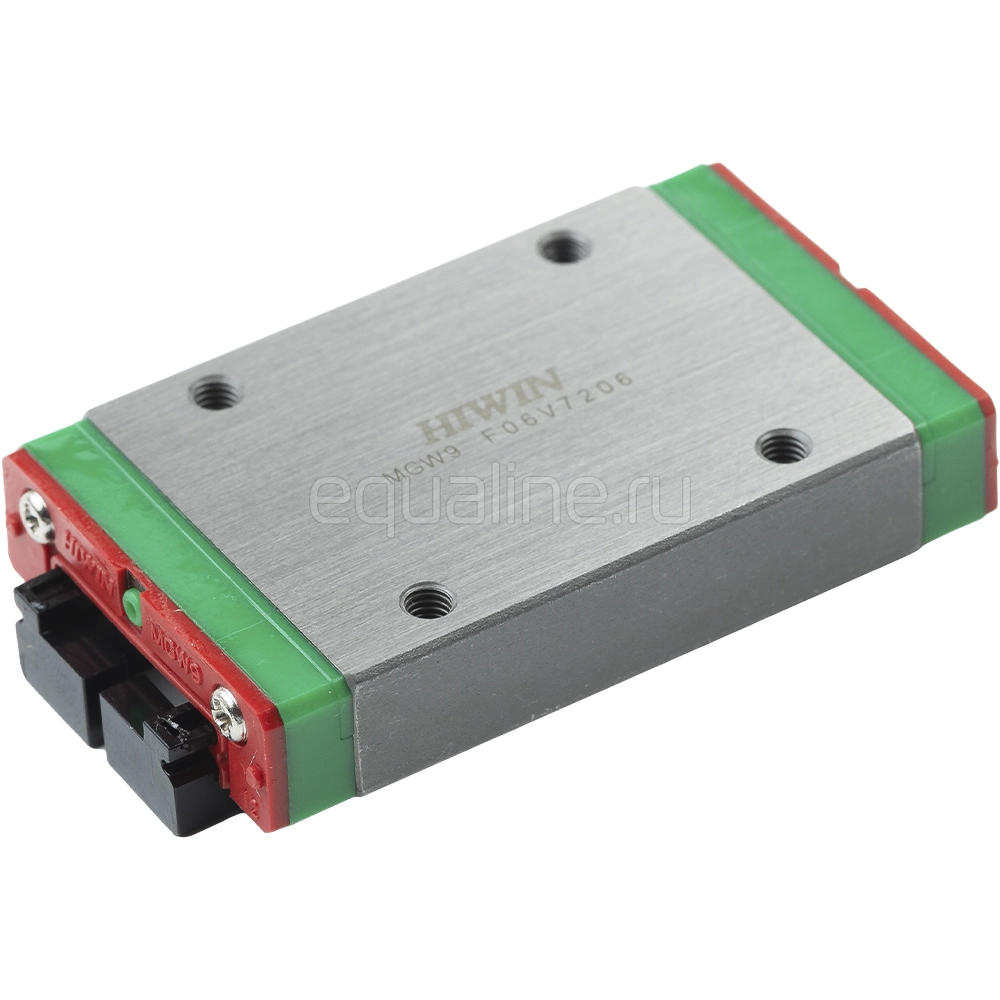

Каретка HIWIN MGW9HZ0HM
Работаем только с юр. лицами или ИП i

В нашем интернет-магазине вы сможете оплатить товары только безналичным расчетом — с расчетного счета юридического лица или ИП. Срок оплаты счета – до 3-х рабочих дней. Возможно продление периода оплаты счета, для этого необходимо связаться с менеджером. Продажа товара физическим лицам не осуществляется.

Миниатюрная каретка высокого класса точности H из нержавеющей стали, усиленная. Основная область применения: 3D-принтеры, робототехника, медицинское оборудование.

Расшифровка маркировки каретки серии MG

Маркировка каретки Hiwin серии MGW

Описание
Характеристики
Документация
Описание

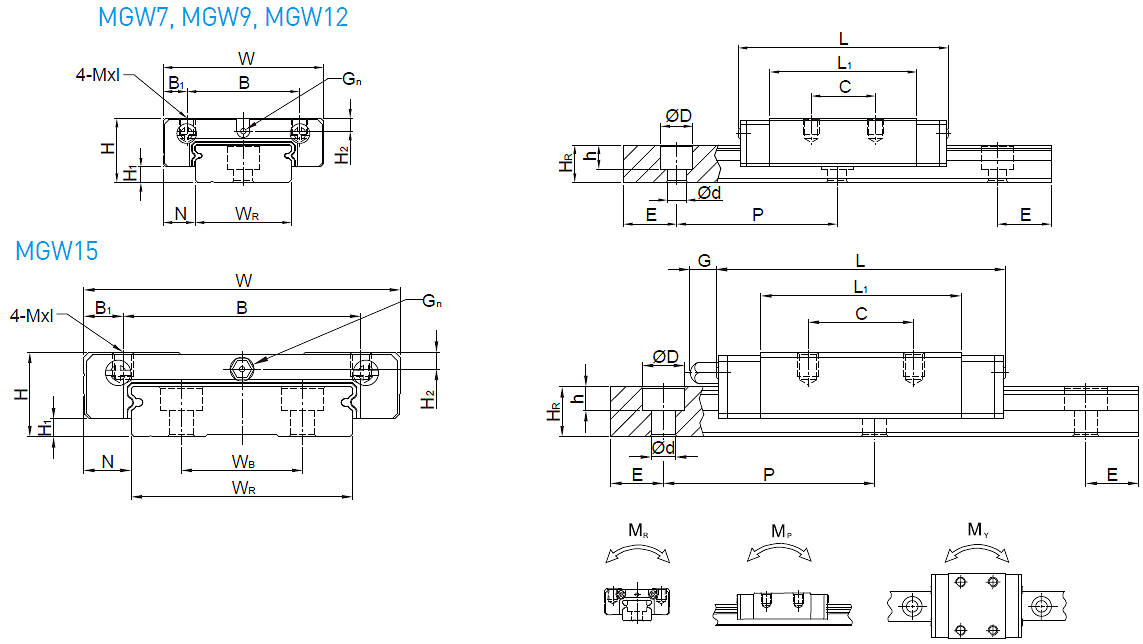

Каретка HIWIN MGW9HZ0HM - чертеж

Модель  H H1 N W B B1 C L1 L G Gn Mxl H2 WR WB HR D h d P E Крепежный винт (mm) Базовая динамическая нагрузкаC(kN) Базовая статическая нагрузка C0(kN) MR(N-m) MP(N-m) MY(N-m) Масса каретки (kg) Масса рельса (kg/m)
MGW9H 12 2,9 6 30 23 3,5 24 38,5 50,7 - Ø1.2 M3x3 2,4 18 - 7 6 4,5 3,5 30 10 M3x8 3,43 5,89 54,54 34 34 0,057 0,91
Характеристики
Производитель
Hiwin Technologies
Серия
MG - миниатюрные
Тип каретки
MGW (миниатюрная, широкая)
Типоразмер
9
Класс точности
H - высокий
Преднатяг
Z0 - очень легкий
Тип нагрузки
Сверхвысокая
Тип крепления
Сверху
