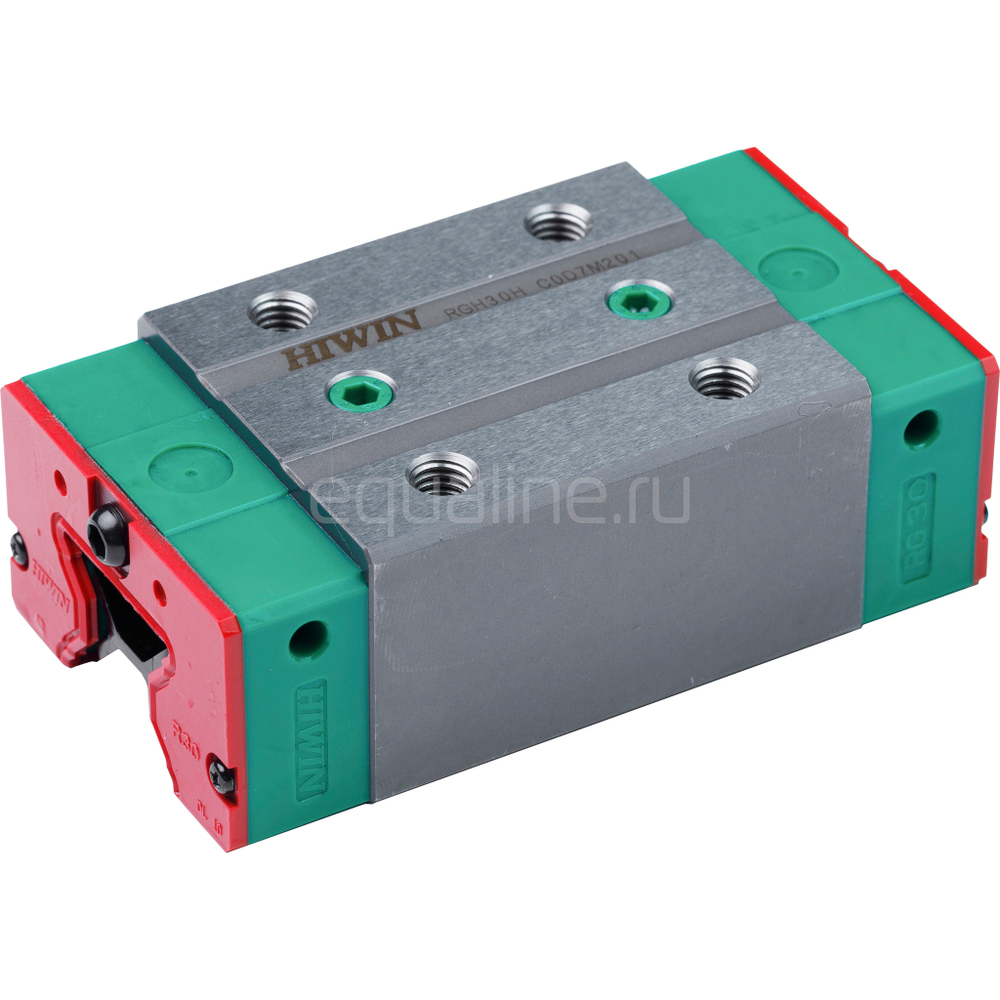

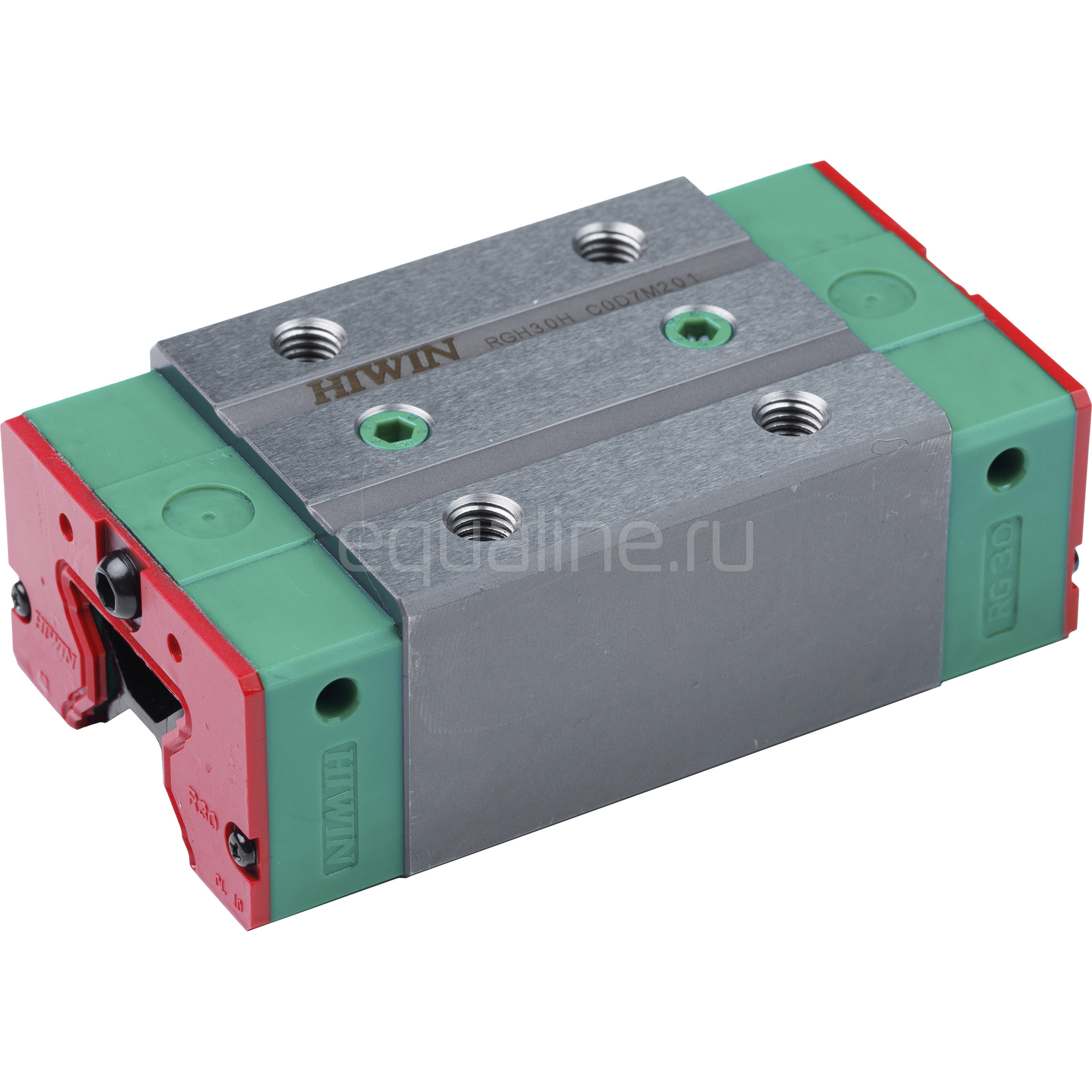

Каретка HIWIN RGH65CAZAH
Под заказ
Работаем только с юр. лицами или ИП i

В нашем интернет-магазине вы сможете оплатить товары только безналичным расчетом — с расчетного счета юридического лица или ИП. Срок оплаты счета – до 3-х рабочих дней. Возможно продление периода оплаты счета, для этого необходимо связаться с менеджером. Продажа товара физическим лицам не осуществляется.

Роликовая, без фланца, высокого класса точности H, для высоких нагрузок. Основная область применения: станки с ЧПУ и обрабатывающие центры.

Расшифровка маркировки каретки серии RG

Расшифровка маркировки каретки Hiwin серии RG

Описание
Характеристики
Оплата
Доставка
Документация
Дополнительная информация
Описание

Модели серии RG обладают сверхвысокой жёсткостью и грузоподъёмностью. Угол контакта составляет 45 градусов. Благодаря линейной рабочей поверхности соприкосновения минимизируется деформация из-за воспринимаемых нагрузок и достигается очень высокая жёсткость и грузоподъёмность во всех 4-х направлениях действия нагрузки. Линейные направляющие серии RG обеспечивают высокую производительность в особо точном производстве и имеют большой ресурс.

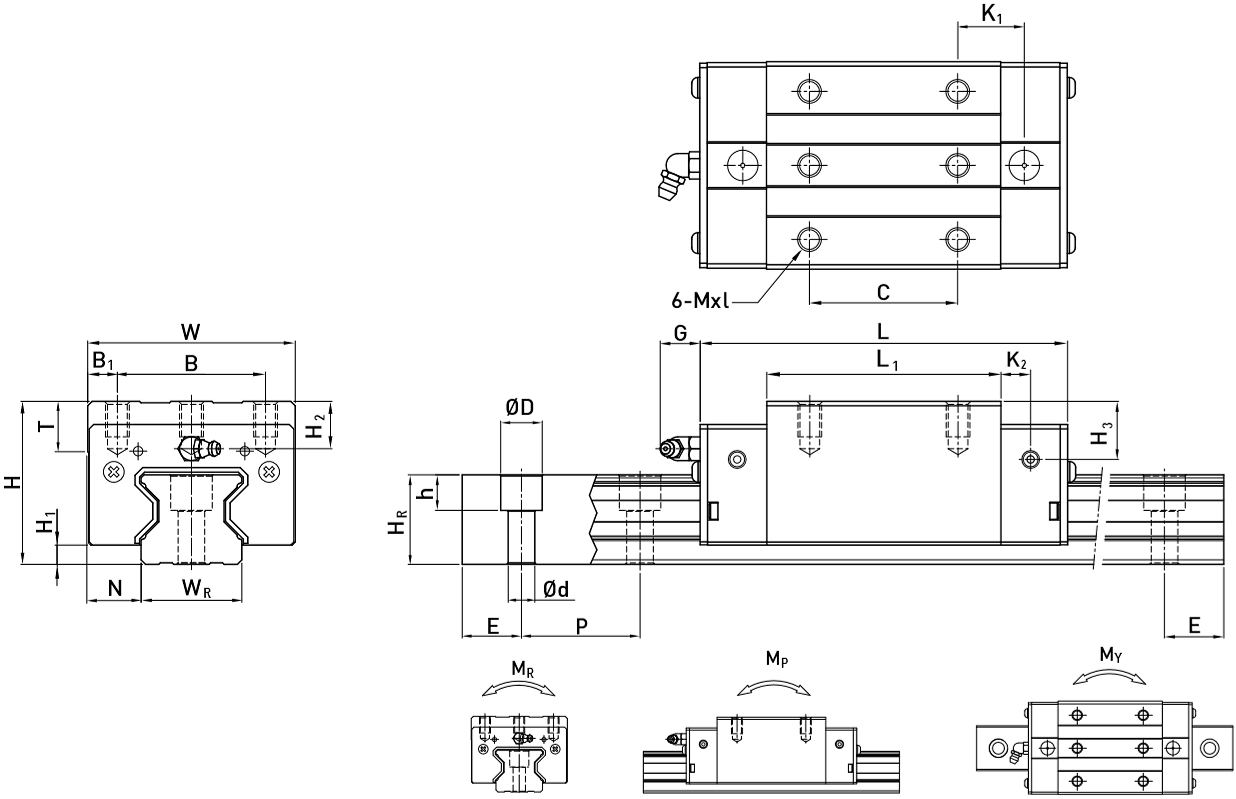

Каретка HIWIN RGH65CAZAH - чертеж

Модель H H1 N W B B1 C L1 L K1 K2 G Mxl T H2 H3 WR HR D h d P E Крепежный винт (mm) Базовая динамическая нагрузка C(kN) Базовая статическая нагрузка C0(kN) MR(kN-m) MP(kN-m) MY(kN-m) Масса каретки (kg) Масса рельса (kg/m)
RGH65CA 90 12 31,5 126 76 25 70 160 232 60,8 15,8 12,9 M16x20 25 15 15 63 53 26 22 18 75 35 M16x50 213 411,6 16,2 11,59 11,59 8,89 20,22
Характеристики
Производитель
Hiwin Technologies
Серия
RG - роликовые, грузоподъемные
Тип каретки
RGH (без фланца)
Типоразмер
65
Класс точности
H - высокий
Преднатяг
ZA - средний
Тип нагрузки
Высокая
Тип крепления
Сверху
Оплата

В нашем интернет-магазине вы сможете оплатить товары только безналичным расчетом — с расчетного счета юридического лица или ИП. Срок оплаты счета – до 3 дней. Возможно продление периода оплаты счета, для этого необходимо связаться с менеджером.

Продажа товара осуществляется только юридическим лицам или ИП.

Доставка

Доставка по России выполняется транспортными компаниями.

Мы сами бесплатно отвозим заказы на терминалы отправки следующих ТК: Деловые линии, ПЭК, КИТ, Байкал-Сервис.

При выборе службы доставки СДЭК, в стоимость перевозки, также, будет включен забор груза с нашего склада.

Вы можете самостоятельно заказать доставку товара по России транспортной компанией, не входящей в наш перечень. В таком случае, груз выдается курьеру при наличии оригинала правильно оформленной транспортной накладной (экспедиторской расписки).

Стоимость доставки заказа вы можете рассчитать на официальных сайтах перевозчиков либо запросить примерный расчет у менеджера интернет-магазина.

Все расходы на доставку заказа, включая дополнительные услуги транспортной компании, оплачивает покупатель, если иное не согласовано с интернет-магазином.

Документация
Дополнительная информация

При замене вышедшей из строя каретки, зачастую известна только маркировка вида RG65, так как каретка установлена на станке, а другой информации нет. Данная маркировка расположена на торцевых уплотнениях и указывает только на серию и типоразмер направляющей. Ее будет недостаточно для точного определения конфигурации блока. Расширенное обозначение указано на установочной площадке корпуса каретки.

Варианты обозначений линейного подшипника Hiwin RGH65CAZAH:

На корпусе: RGH65C, RGH65CA, RGH65CAH

На торцевом уплотнении: RG65

На упаковке: H65C

Существует несколько альтернативных способов уточнить модификацию, не снимая блок с рельса. Применяются они в зависимости от удобства.

  1. Если перемещаемая плита установлена на четырех каретках (по две на каждом рельсе), то можно выкрутить крепежные винты из любой каретки и выкатить ее по рельсу из-под плиты. Так станет доступна маркировка на корпусе.
  2. Снять основные размеры: высота в сборе с рельсом (H), ширина (W), длина стального корпуса (L1).
  3. Сфотографировать каретку с разных ракурсов и прислать нам. Специалист запросит уточнения, необходимые для подбора.

Класс предварительного натяга каретки (Z0, ZA, ZB), а в некоторых случаях и класс точности (C, H, P, SP, UP) не указывается на корпусе, и визуально определить их не получится. Эти характеристики следует подбирать исходя из назначения оборудования.
