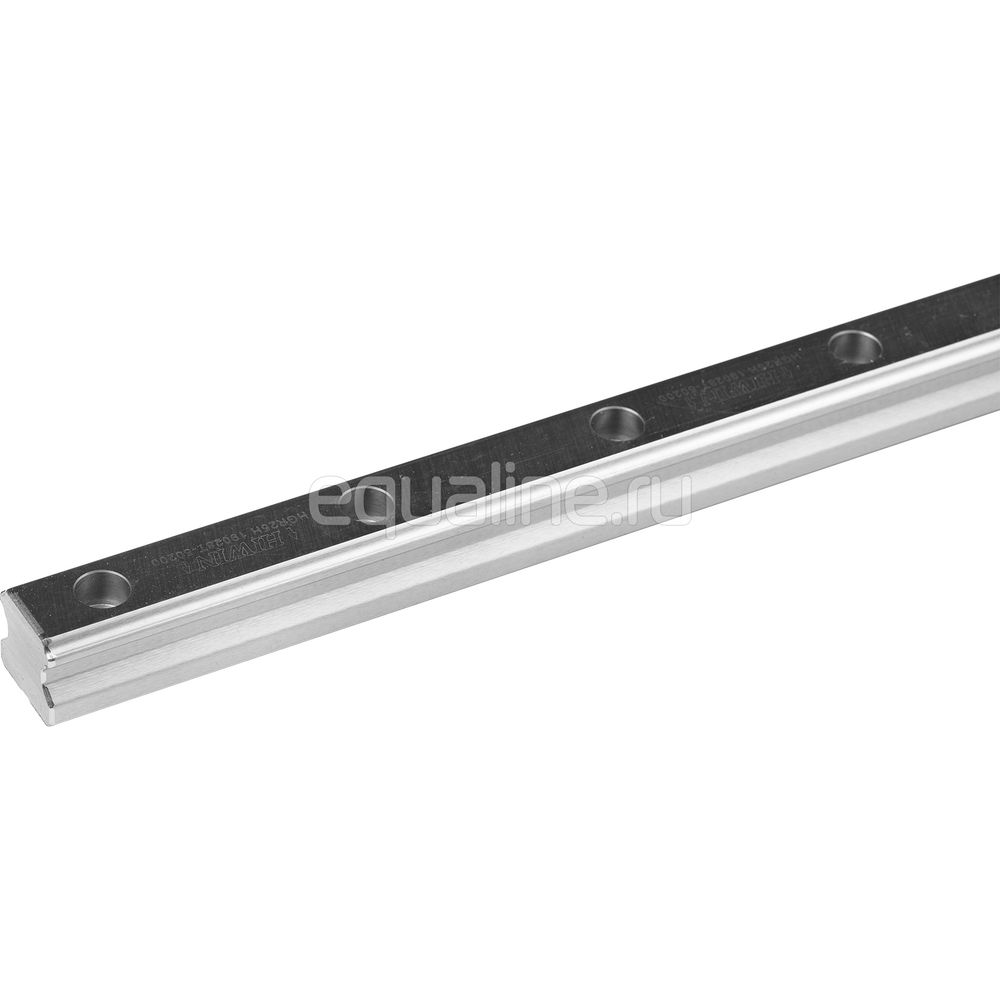

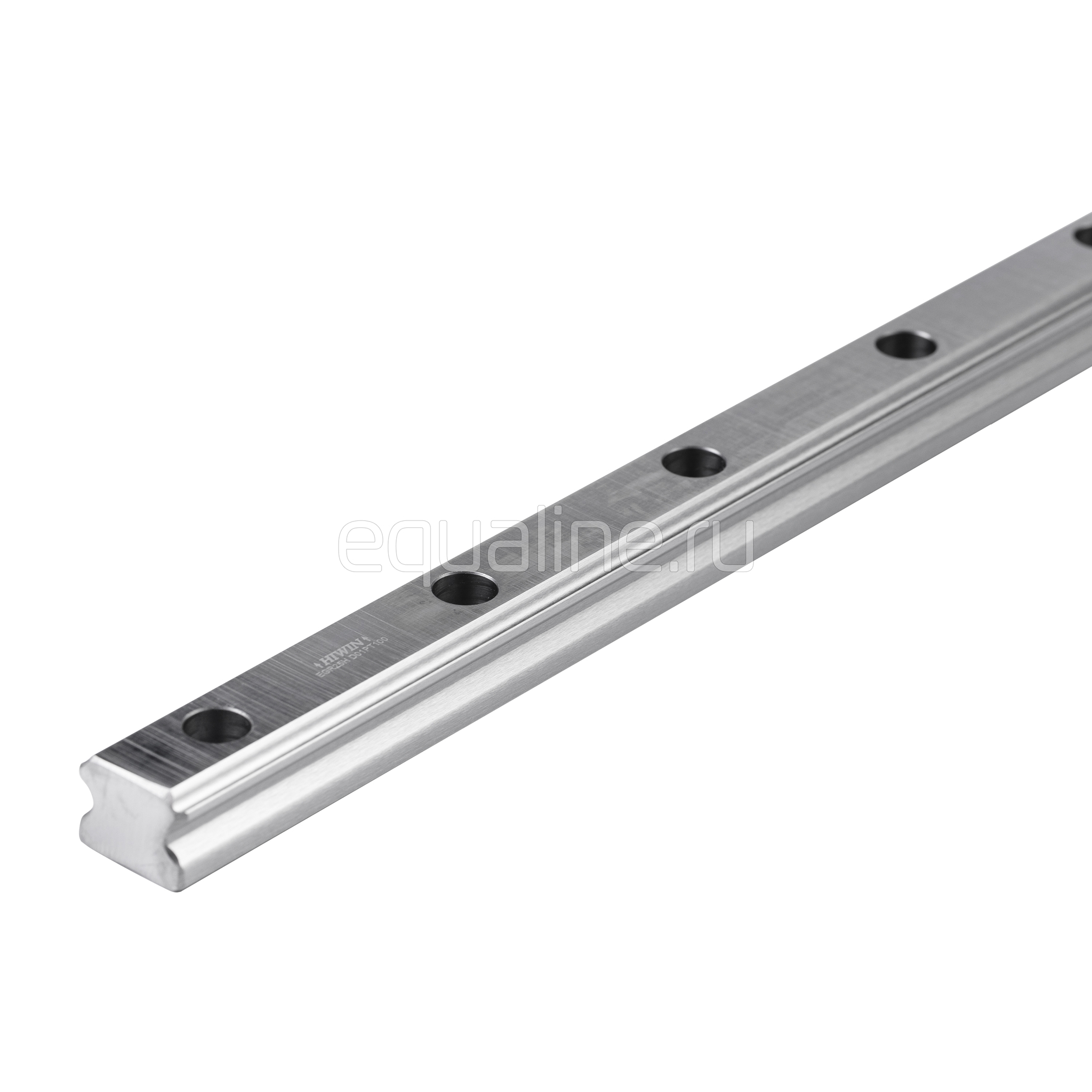

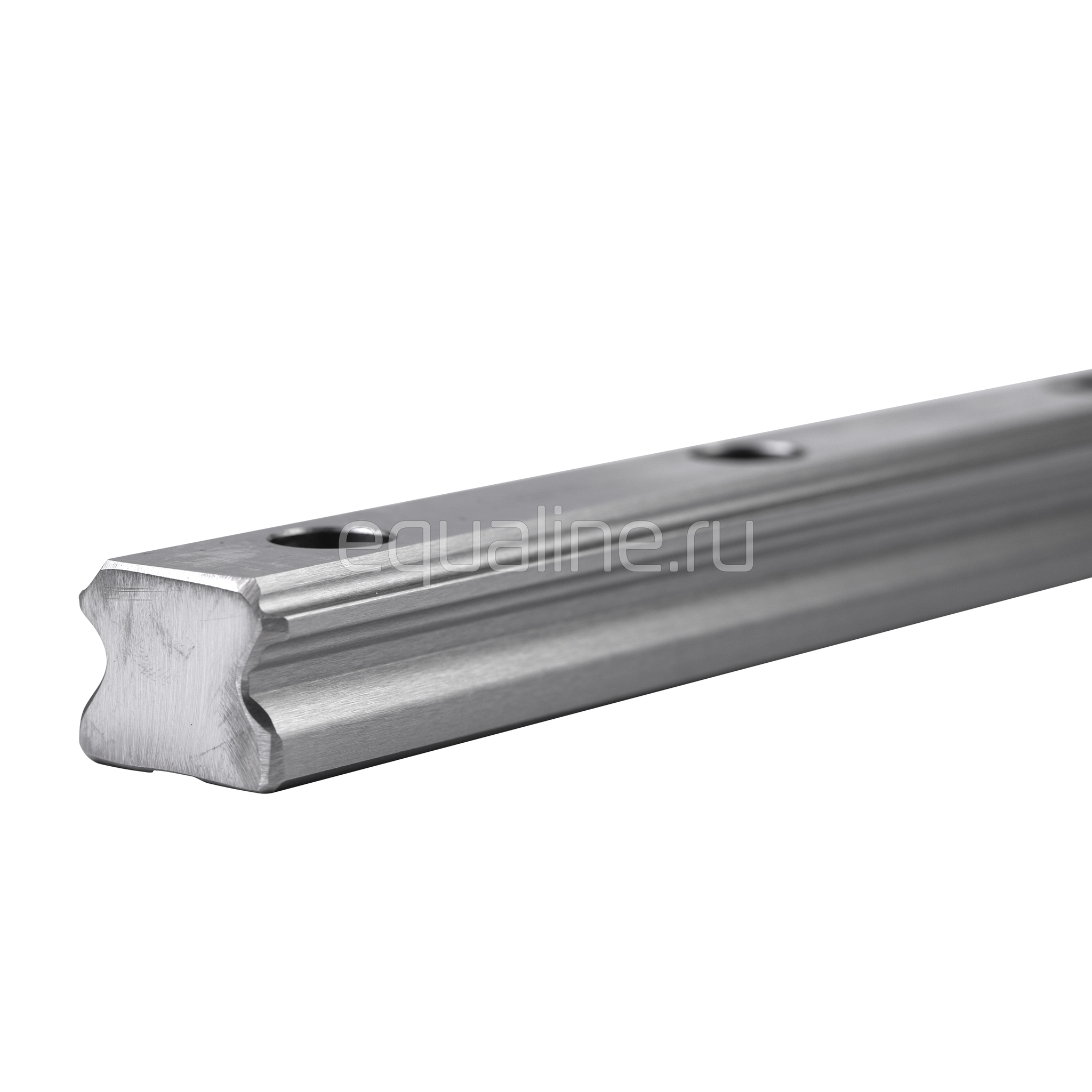

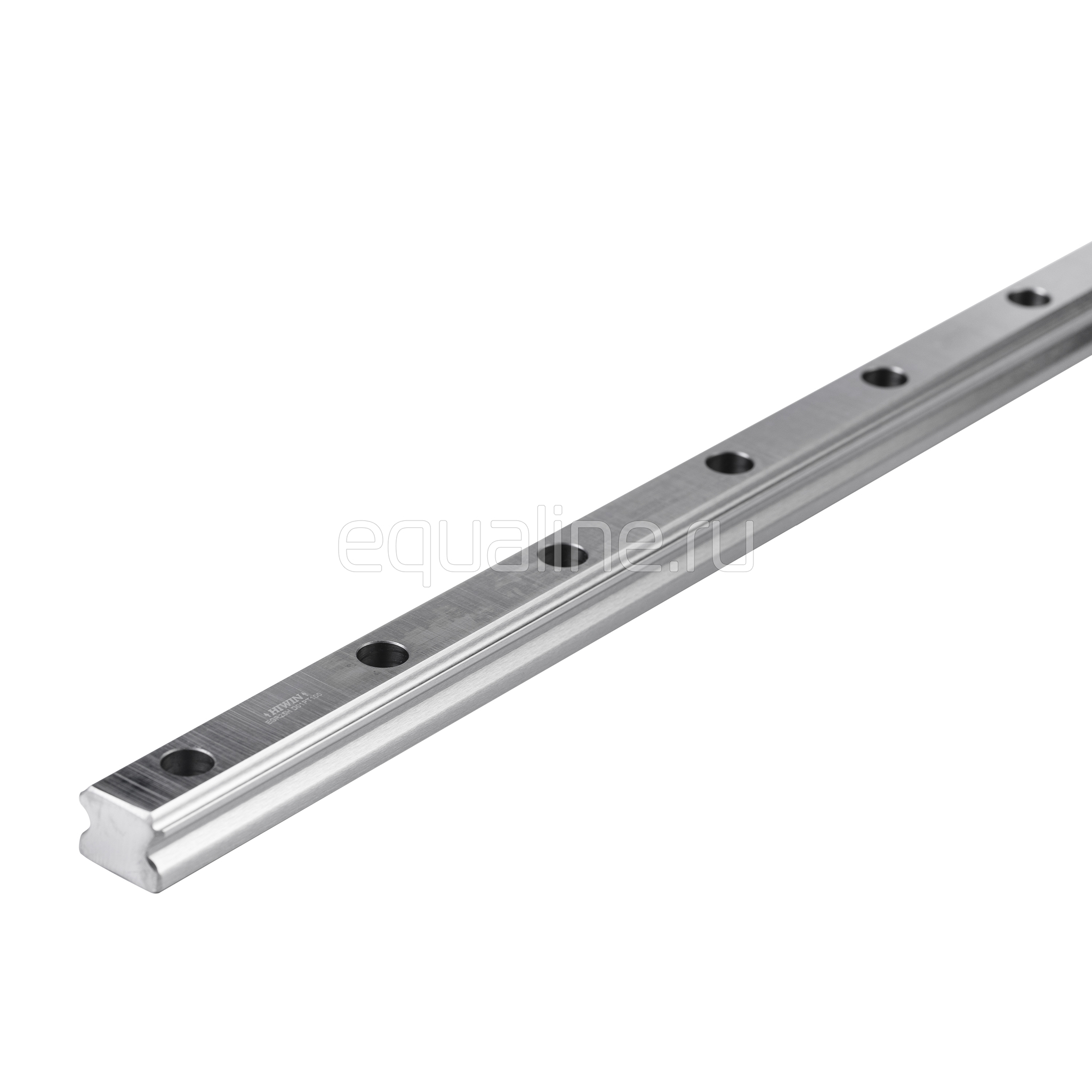

Рельс HIWIN EGR20RH
(0)
Добавить в сравнение

Рельс HIWIN EGR20RH, высокого класса точности H. Основная область применения: автоматические системы, высокоскоростное оборудование.

Описание
Характеристики
Отзывы
Документация
Описание



Рельс HIWIN EGR20RH - чертеж

Модель H H1 N W B B1 C L1 L K1 K2 G Mxl T H2 H3 WR HR D h d P E Крепежный винт (mm) Базовая динамическая нагрузка C(kN) Базовая статическая нагрузка C0(kN) MR(kN-m) MP(kN-m) MY(kN-m) Масса каретки (kg) Масса рельса (kg/m)
EGR20RH 28 6 11 42 32 5 32 48,1 69,1 12,3 4,15 12 M5x7 7,5 6 6 20 15,5 9,5 8,5 6 60 20 M5x16 10,31 21,13 0,22 0,16 0,16 0,24 2,08
Характеристики
Серия
EG - компактные
Производитель
HIWIN TECHNOLOGIES
Типоразмер
20
Класс точности
H - высокий
Тип крепления
Сверху
