Редуктор 1:20
Зубчатые передачи, включающие в себя шестерни (сателлиты), которые вращаются как планеты Солнечной системы, называют планетарными. Зубчатые колеса, с которыми сцепляются сателлиты, называются центральными. Оси сателлитов установлены в звене передачи, именуемом водилом. Водило так же, как и центральное колесо, вращается вокруг центральной, или основной, геометрической оси планетарной передачи. Одно из центральных колес планетарной передачи закреплено статично.
Планетарным редуктором является планетарная зубчатая передача, в отдельном корпусе и используемая для уменьшения оборотов и соответствующего увеличения вращающего момента на ведомом валу. Закрытый корпус обеспечивает герметичность, точность сборки, лучшую смазку, более высокий КПД, повышение срока службы. Благодаря этому, вместо открытых зубчатых передач во всех важных узлах и механизмах используют планетарные редукторы. Главные достоинства планетарных редукторов – большие передаточные числа, небольшие размеры и сравнительно малая масса. Редукторы, в корпусе которых последовательно установлены две планетарные передачи называют двухступенчатыми, результирующее передаточное число двухступенчатого планетарного редуктора равно произведению передаточных чисел каждой ступени. Планетарные редукторы благодаря этим и другим преимуществам широко применяются в машиностроении и станкостроении, приборостроении.
Применение планетарных редукторов
При наличии в конструкции привода станка ременной, зубчато-реечной или цепной передачи требуется высокий крутящий момент на выходном валу двигателя, что в свою очередь приводит к использованию более мощных и дорогих электроприводов. Эффективно решить проблему помогают планетарные редукторы, способные во много раз увеличить крутящий момент на выходном валу и экономично добиться нужных параметров механизма. При выборе передаточного числа планетарного редуктора, необходимо учитывать, что с увеличением момента пропорционально уменьшается скорость вращения выходного вала.

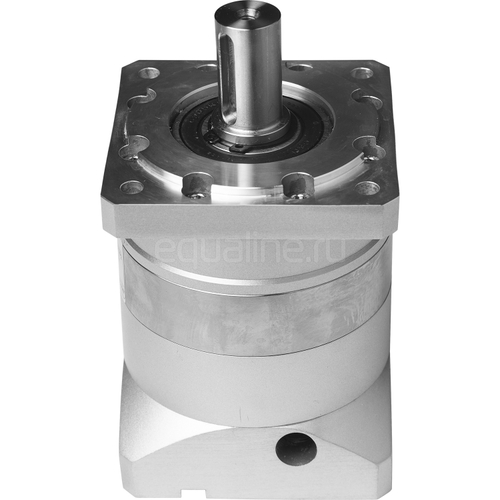

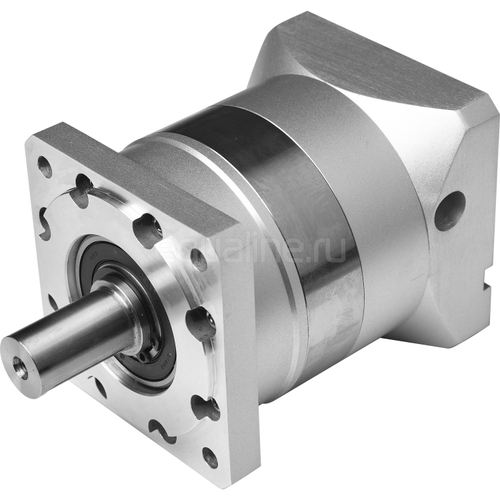

Купить планетарный редуктор для шагового двигателя или для серводвигателя нужно, например, когда конструктивно необходимо увеличить диаметр шестерни / шкива / звездочки и сохранить при этом требуемый момент. У нас вы можете приобрести шаговый двигатель с редуктором серии PLF (угловой люфт 12 минут) и бюджетной серии PX (угловой люфт 1°). SF – это серия высокоточных планетарных редукторов с косозубыми шестернями и люфтом 5 угловых минут, фланцы которых изготовлены под стандартные серводвигатели.
