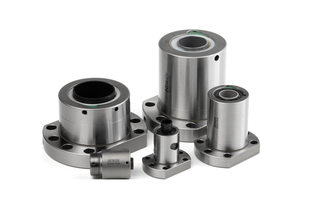

Шарико-винтовые передачи (ШВП) для ЧПУ
ШВП - это один из ключевых компонентов в современных системах автоматизации и станках, работающих на основе числового программного управления (ЧПУ). Эти устройства обеспечивают высокую точность перемещения и надежность в работе, что делает их незаменимыми в различных отраслях, таких как машиностроение, робототехника и принтеры 3D-печати.
Если вы ищете, где купить шарико-винтовые передачи, наш интернет-магазин предлагает широкий выбор моделей по конкурентоспособным ценам. Мы регулярно обновляем наш каталог, добавляя новинки и популярные позиции, чтобы вы могли найти именно то, что вам нужно.
Устройство и принцип работы ШВП
Основным элементом механизма шарико-винтовой передачи является винт, который вращается в гайке, заполненной шариками. При вращении винта шарики перемещаются по спиральным канавкам, что позволяет преобразовывать вращательное движение в линейное. Этот механизм обеспечивает минимальное трение и высокую эффективность передачи усилия, что особенно важно для систем с высоким требованием к точности.
Одним из главных преимуществ шарико-винтовых передач является возможность исключения люфта и регулировки преднатяга. Преднатяг позволяет увеличить жесткость в системе, что критично для обеспечения точности позиционирования в системах ЧПУ. Благодаря этому, ШВП идеально подходят для применения в высокоточных станках и оборудовании.
Кроме того, шарико-винтовые пары обладают высокой грузоподъемностью и долговечностью, что делает их отличным выбором для применения в токарных и фрезерных станках. Они могут выдерживать значительные нагрузки и обеспечивать стабильную работу на протяжении длительного времени.
Виды ШВП
По способу изготовления шарико-винтовые передачи разделяются на два типа: катаные и шлифованные.
Использование катаных ШВП позволяет значительно снизить конечную стоимость узла благодаря более выгодной цене по сравнению со шлифованными винтами. Они способны обеспечить точность до 23 мкм на 300 мм хода.
Шлифованные шарико-винтовые приводы предназначены для обеспечения высокой плавности перемещения и точности позиционирования, достигающей 3,5 мкм на 300 мм хода (класс точности C0 по стандарту JIS), а минимальное трение качения позволяет снизить требуемый крутящий момент двигателя. Они также обладают высокой жесткостью и малой шумностью, что дает им дополнительные преимущества по сравнению с катаными ШВП.
Как выбрать ШВП?
При выборе шарико-винтовой передачи важно учитывать несколько ключевых характеристик:
- диаметр винта;
- шаг резьбы;
- длину и тип гайки.
В нашем каталоге вы найдете широкий ассортимент ШВП различных размеров и характеристик, что позволит вам подобрать оптимальное решение для вашего оборудования. Мы предлагаем только качественные изделия от проверенных производителей, что гарантирует надежность и долговечность.
Как узнать шаг ШВП?

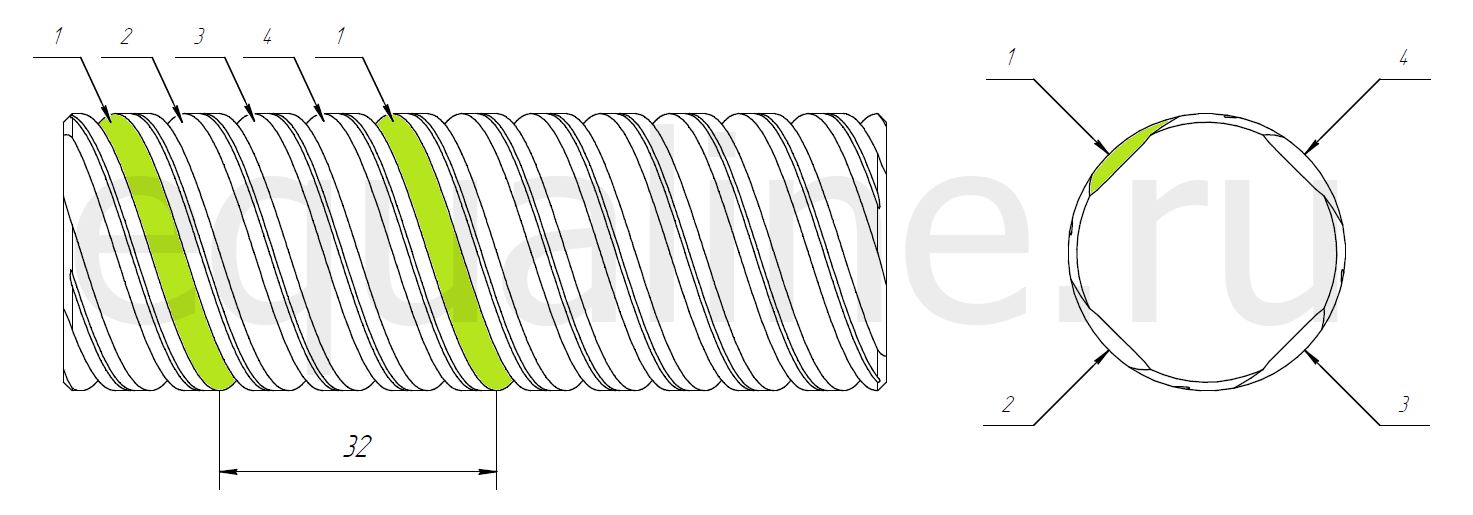

Для определения шага винта в первую очередь необходимо выяснить количество заходов дорожек качения, которые можно посчитать на торце винта. В случае с однозаходной резьбой шагом будет являться расстояние между соседними витками. А для четырехзаходного винта требуется замерить расстояние между первым и пятым витком дорожек качения.
Классы точности ШВП по ISO, DIN, JIS, HIWIN
| Единица измерения: мкм | ||||||||||
| Шлифованные | ||||||||||
| Катаные | ||||||||||
| Класс точности | C0 | C1 | C2 | C3 | C4 | C5 | C6 | C7 | C8 | C10 |
| ISO, DIN | 6 | 12 | 23 | 52 | 210 | |||||
| JIS | 3.5 | 5 | 8 | 18 | 50 | 210 | ||||
| HIWIN | 3.5 | 5 | 6 | 8 | 12 | 18 | 23 | 50 | 100 | 210 |
Сборка комплекта ШВП

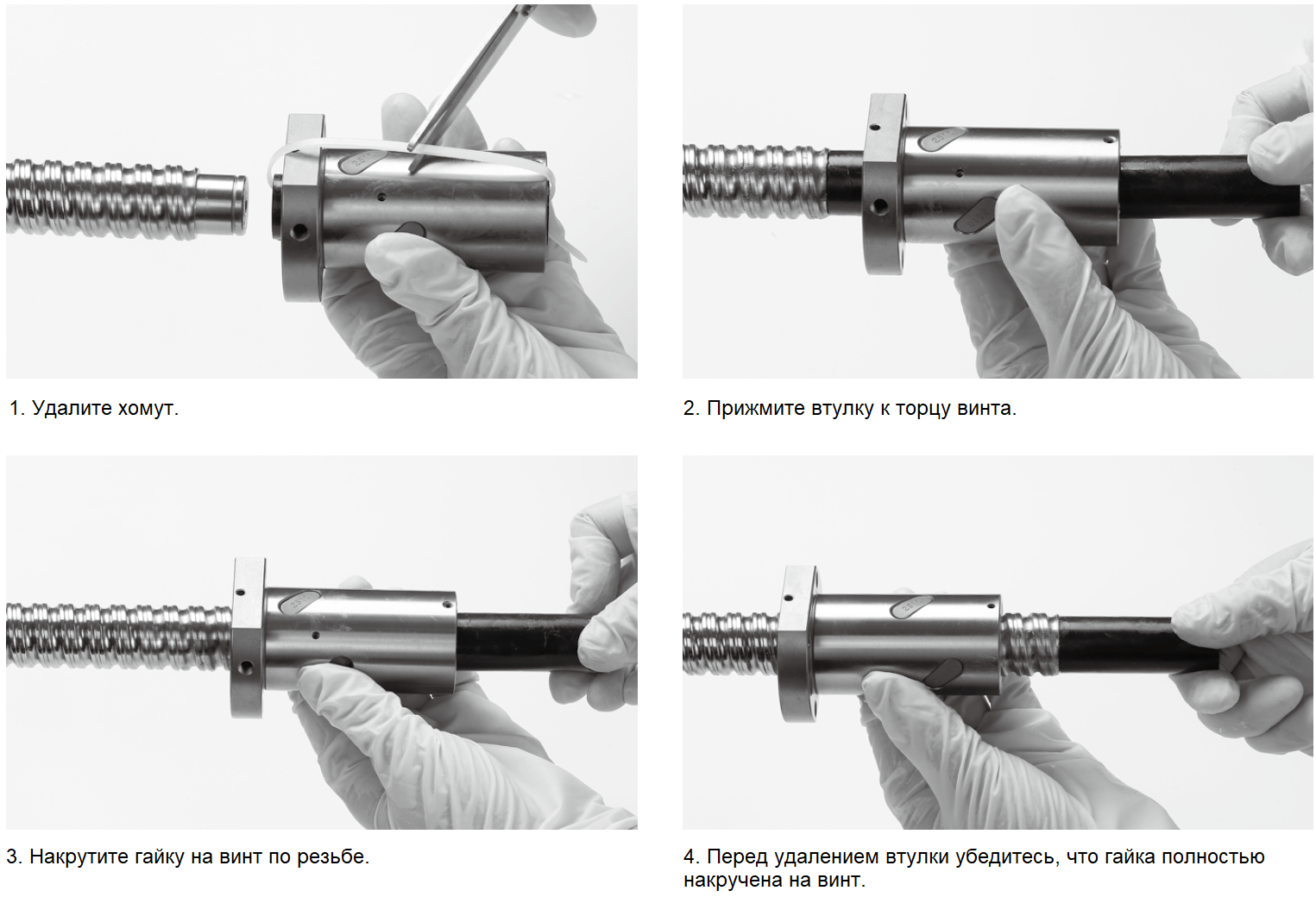

При установке гайки ШВП на винт не следует предварительно вынимать втулку, предохраняющую от рассыпания шариков. Втулка должна быть вытеснена винтом при накручивании гайки, как показано на рисунке ниже.
Шарико-винтовые передачи — это надежные и эффективные механизмы, которые играют ключевую роль в современных производственных процессах. Благодаря своей конструкции и возможностям они обеспечивают высокую точность и долговечность работы оборудования. Обратите внимание на наш каталог, чтобы выбрать подходящую модель ШВП для вашего проекта. Не упустите возможность приобрести качественные компоненты по выгодной цене!
