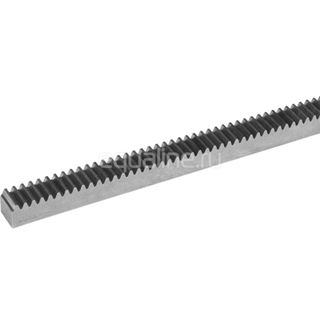

Стальная зубчатая рейка для ЧПУ
Зубчатая рейка с шестерней являются частным случаем простейшей зубчатой передачи, которая преобразует вращение шестерни в возвратно-поступательное перемещение рейки и наоборот. Зубчатая рейка может быть рассмотрена как шестерня бесконечно большого диаметра. Самая простая зубчатая передача включает в себя две шестерни с зубьями, которыми они сцепляются друг с другом. Вращение ведущей зубчатой шестерни преобразуется во вращение ведомой шестерни или перемещение зубчатой рейки посредством нажатия зубьев первого на зубья второго. В механизмах реечных передач нашли широкое распространение прямозубые, косозубые рейки и шестерни.
Зубчатые рейки и шестерни широко применяются для изготовления промышленных трансмиссий благодаря своим важным преимуществам:
- компактные размеры конструкции;
- низкие потери, высокая эффективность;
- стабильное передаточное отношение;
- долгий срок службы и надежность;
- экономичность и простота в обслуживании.
Из множества вариантов сопряжения профилей зубьев самые распространенные эвольвентные. Профили зуба эвольвентного зубчатого зацепления образуются двумя эвольвентами. Делительная поверхность шестерни / рейки и соответствующая ей делительная окружность являются базовыми при вычислении размеров зубьев. Поэтому размеры зубьев определяют по делительному нормальному модулю, или просто модулю зубчатой рейки / шестерни - m.
