Благодаря низкой высоте, направляющие серии EG особенно хорошо подходят для высокоскоростных машин, средств автоматизации и устройств, где пространство ограничено, например, принтеры широкоформатной печати.

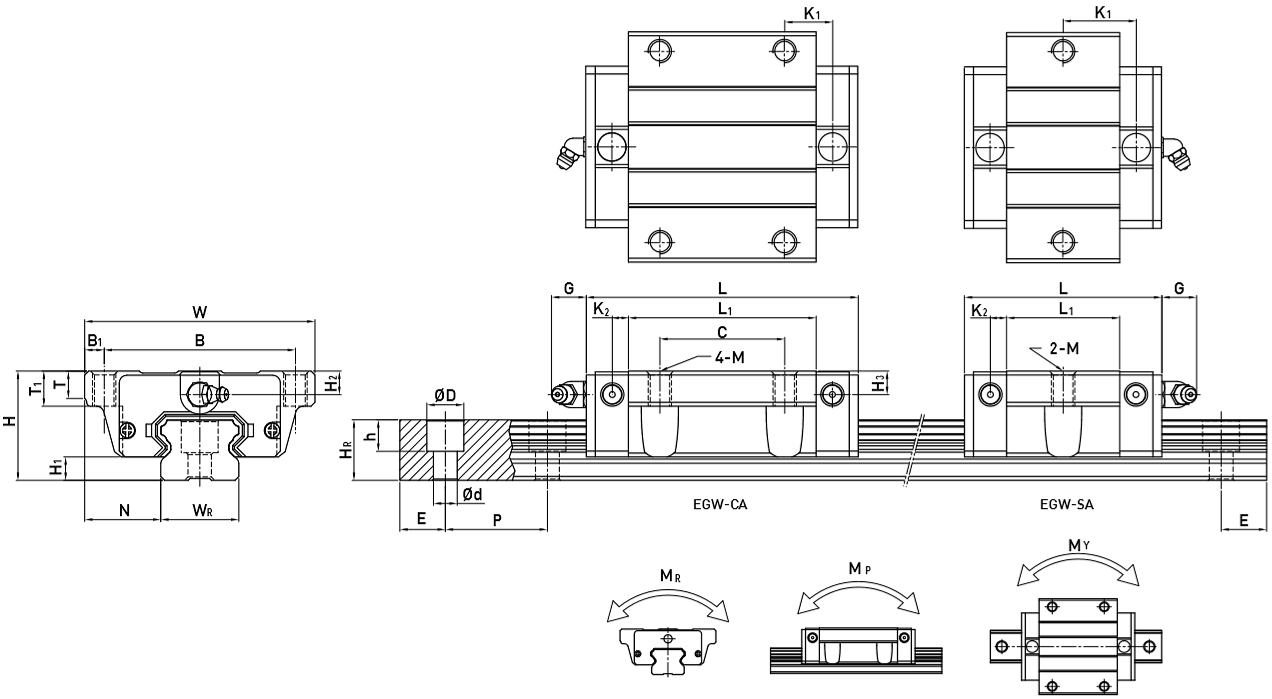

| Модель | H | H1 | N | W | B | B1 | C | L1 | L | K1 | K2 | G | M | T | T1 | H2 | H3 | WR | HR | D | h | d | P | E | Крепежный винт (mm) | Базовая динамическая нагрузка C(kN) | Базовая статическая нагрузка C0(kN) | MR(kN-m) | MP(kN-m) | MY(kN-m) | Масса каретки (kg) | Масса рельса (kg/m) |
| EGW20SA | 28 | 6 | 19,5 | 59 | 49 | 5 | - | 29 | 50 | 18,75 | 4,15 | 12 | M6 | 7 | 9 | 6 | 6 | 20 | 15,5 | 9,5 | 8,5 | 6 | 60 | 20 | M5x16 | 7,23 | 12,74 | 0,13 | 0,06 | 0,06 | 0,19 | 2,08 |

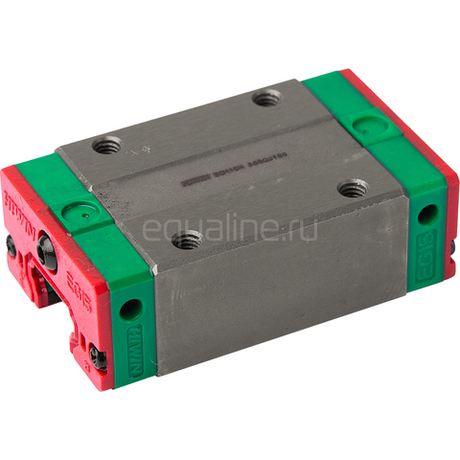

При замене вышедшей из строя каретки, зачастую известна только маркировка вида EG20, так как каретка установлена на станке, а другой информации нет. Данная маркировка расположена на торцевых уплотнениях и указывает только на серию и типоразмер направляющей. Ее будет недостаточно для точного определения конфигурации блока. Расширенное обозначение указано на установочной площадке корпуса каретки.

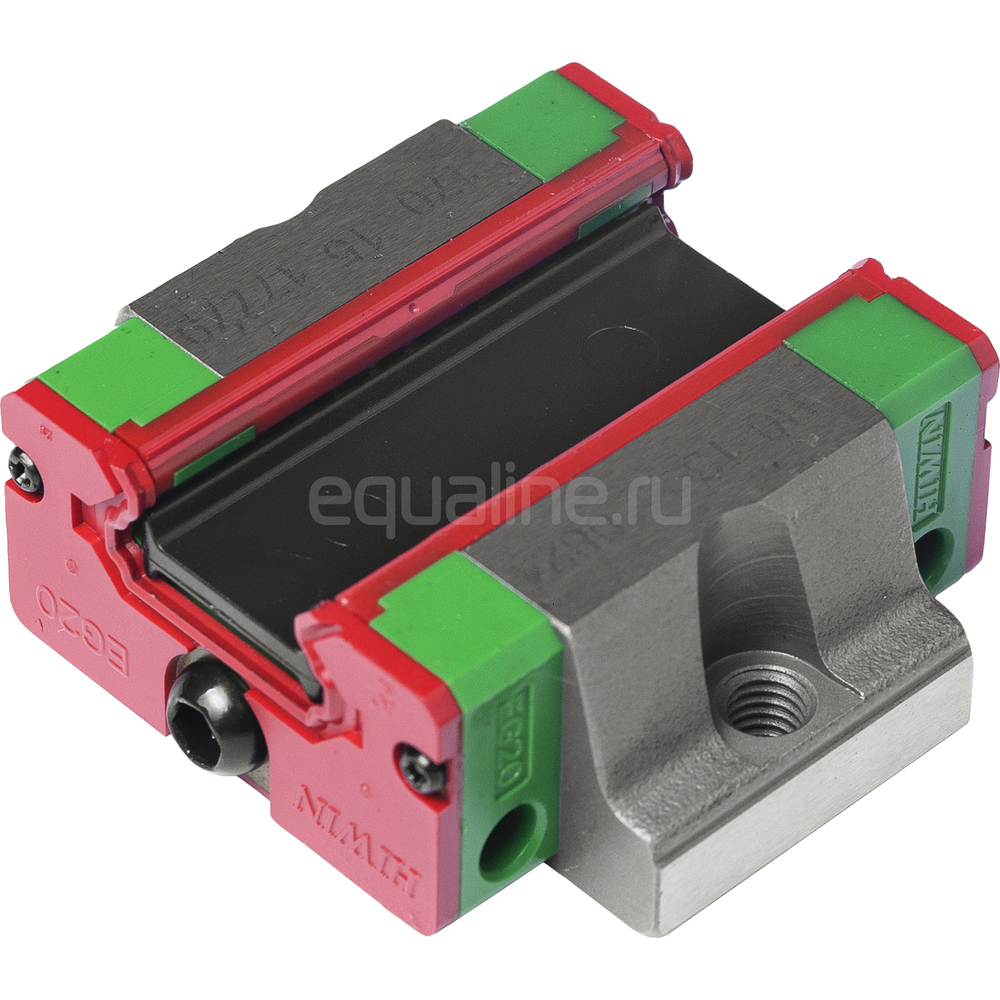

Варианты обозначений линейного подшипника Hiwin EGW20SCZAH:

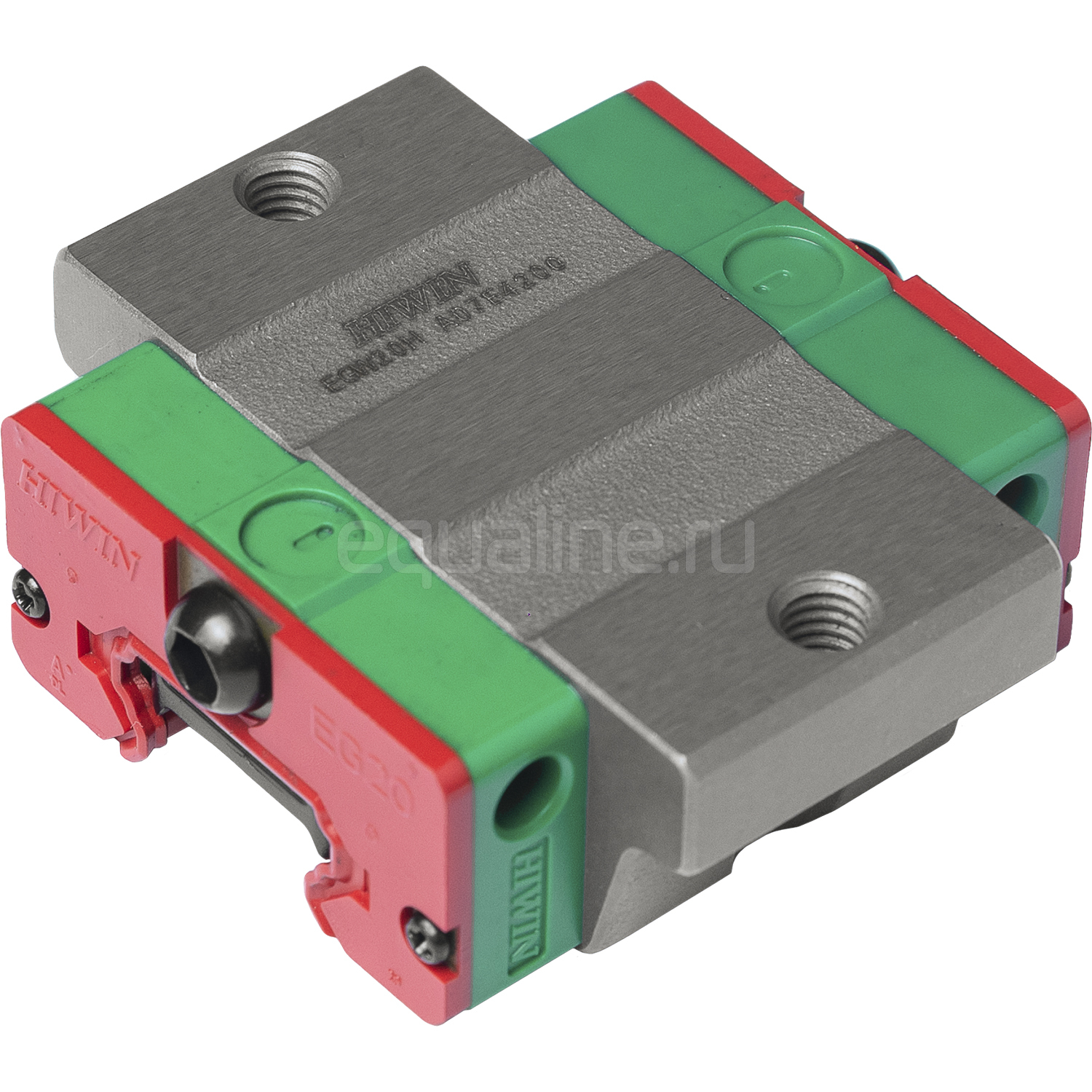

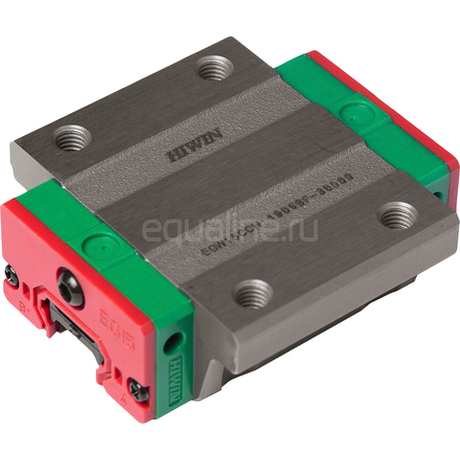

На корпусе: EGW20S, EGW20SC, EGW20SCH

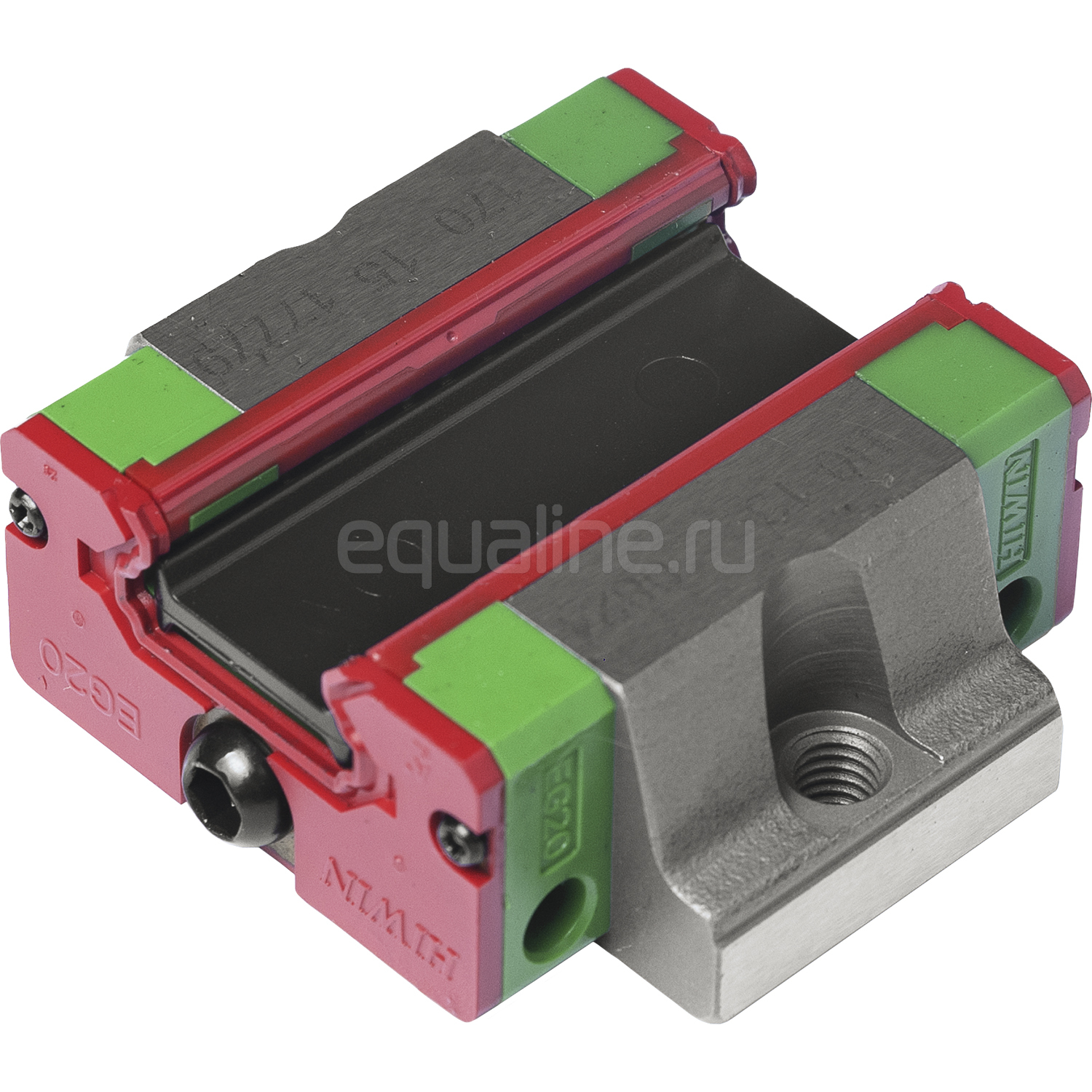

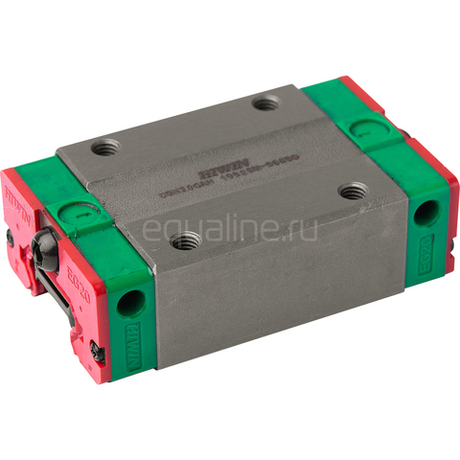

На торцевом уплотнении: EG20

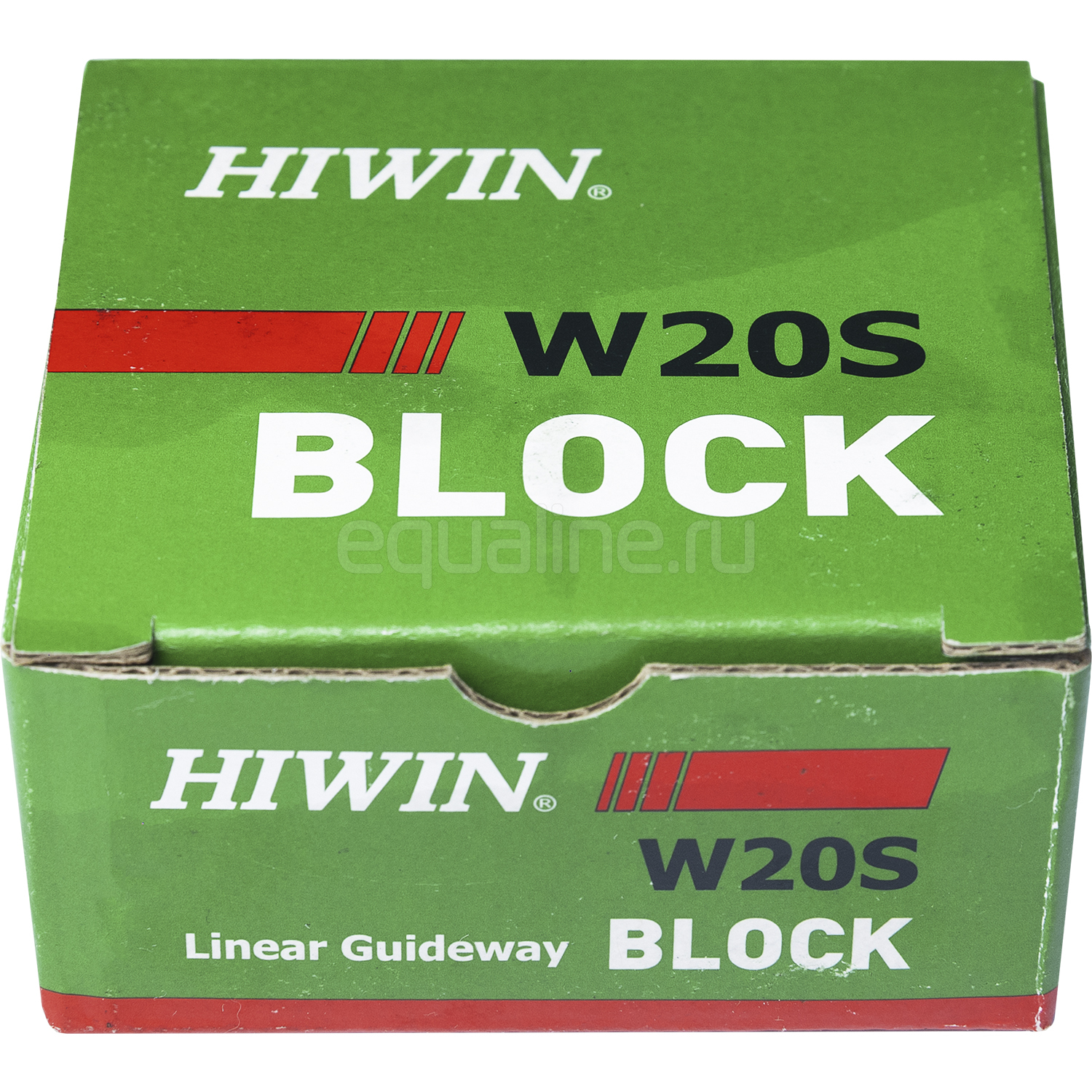

На упаковке: W20S
Существует несколько альтернативных способов уточнить модификацию, не снимая блок с рельса. Применяются они в зависимости от удобства.
- Если перемещаемая плита установлена на четырех каретках (по две на каждом рельсе), то можно выкрутить крепежные винты из любой каретки и выкатить ее по рельсу из-под плиты. Так станет доступна маркировка на корпусе.
- Снять основные размеры: высота в сборе с рельсом (H), ширина (W), длина стального корпуса (L1).
- Сфотографировать каретку с разных ракурсов и прислать нам. Специалист запросит уточнения, необходимые для подбора.
Класс предварительного натяга каретки (Z0, ZA, ZB), а в некоторых случаях и класс точности (C, H, P, SP, UP) не указывается на корпусе, и визуально определить их не получится. Эти характеристики следует подбирать исходя из назначения оборудования.
Hiwin Technologies Corp. - это тайваньская компания, которая специализируется на производстве и разработке высокоточных систем линейного перемещения. Компания была основана в 1989 году и с тех пор стала одним из ведущих производителей линейных направляющих, шарико-винтовых передач, линейных двигателей и других продуктов для промышленности.
Hiwin имеет более 30 лет опыта в проектировании и производстве инновационных продуктов для промышленной автоматизации, робототехники, медицинского оборудования, полупроводниковой промышленности и других отраслей. Компания работает по всему миру и имеет филиалы и представительства в Германии, Швейцарии, Корее, Японии, Чехии, Китае, США, Франции, Израиле, Италии, Сингапуре.
Компания Hiwin Technologies придерживается высоких стандартов производства и сертифицирована по международным стандартам качества ISO 9001 и ISO 14001.
