Преимущества использования трапецеидальных винтов: возможность выполнения движения на низкой скорости и высокой точности позиционирования, высокая грузоподъемность и компактность. При этом, такая передача отличается простотой конструкции и невысокой ценой. Недостаток ходовых винтов и гаек – низкий КПД. Широкое применение трапецеидальные винты с гайкой нашли в приводах подач токарных станков, домкратах, подъемных механизмах, винтовых прессах, тисках и др.
Конструктивно винт представляет собой стержень с трапецеидальной резьбой на значительной части длины, гайка изготовлена в виде цилиндра либо втулки с фланцем для осевого монтажа. Трапецеидальная резьба используется для передаточных винтов, потому что ее прочность выше прочности резьбы с прямоугольным профилем, а трение ненамного выше. Для снижения потерь на трение между стальным винтом и гайкой и снижения износа резьбы в качестве материала для гайки используют бронзу. Благодаря применению стальных винтов в паре с бронзовыми гайками удается повысить эффективность работы механизма. Винтовые пары этого типа хоть и уступают винтам и гайкам ШВП по многим параметрам, но при этом имеют гораздо более низкую цену.
Варианты конструкций механизмов с ходовыми винтами и гайками
• винт вращается с двигающейся поступательно гайкой;
• с неподвижно зафиксированной гайкой, винт вращается и перемещается поступательно;
• с вращающейся гайкой, винт перемещается поступательно;
• телескопическая: с несколькими парами ходовых винтов и гаек.

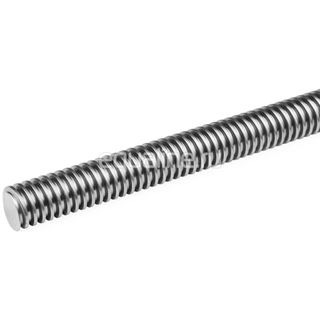

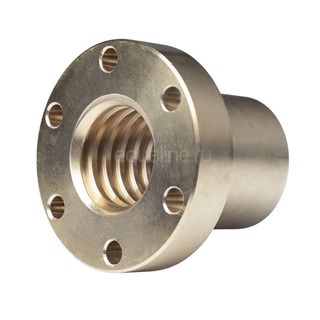

Винты Tr изготовлены из углеродистой конструкционной стали марки C45. Погрешность перемещения: 0,2 мм на 300 мм хода. Ходовые винты с гайками, представленные в нашем каталоге, имеют однозаходную, правостороннюю трапециевидную резьбу и используются в самых различных механических конструкциях. У нас вы можете купить трапецеидальные гайки из бронзы, стали, полиоксиметилена, цилиндрические и фланцевые (BR, SR, BFR, SFR, PR, PFR).
